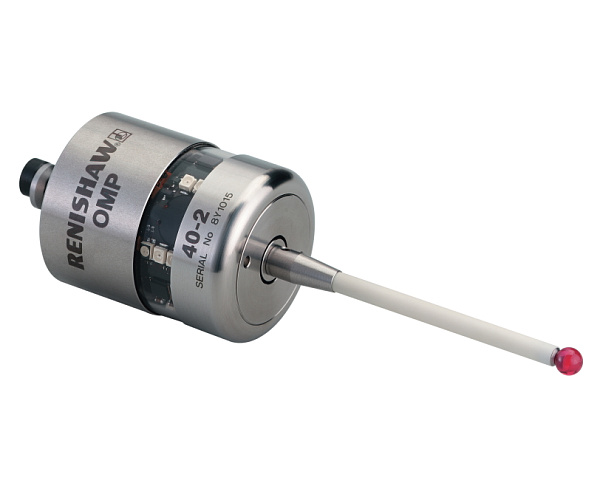

A-4071-2001 Датчик измерения детали OMP40-2 Renishaw Kit для фрезерного станка

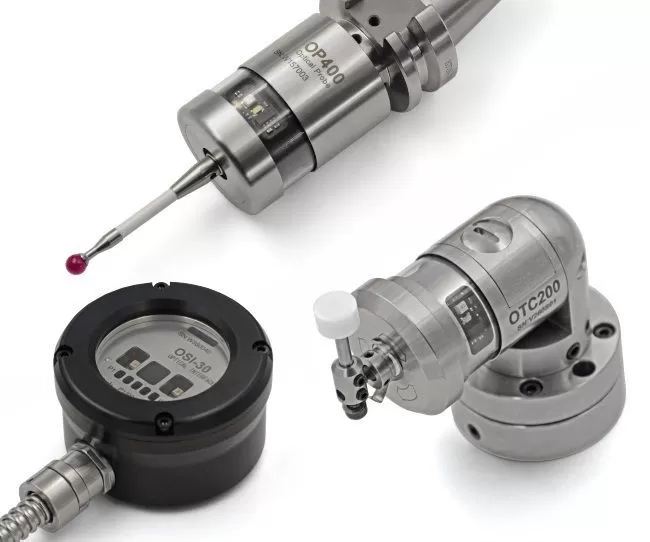

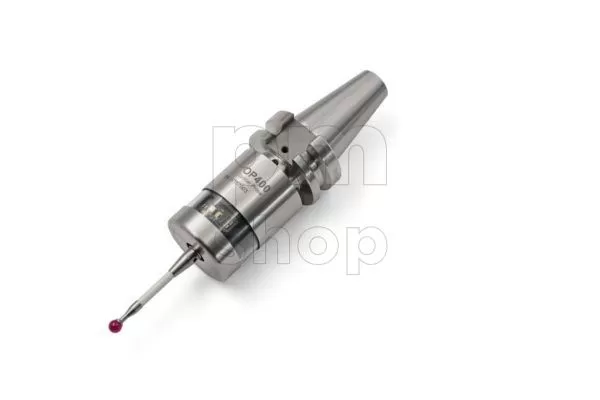

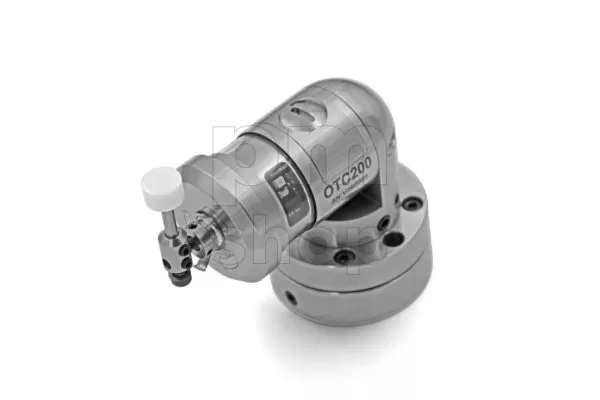

Комплектность: Датчик OP400, хвостовик, контактный щуп M4-P50-RB50-S36, датчик OTS200, монтажное основание, контактный щуп: M0-S25-CPF16, приемник OSI-30, ПО SP-W10, 4 батарейки 1/2АА 3,6 В, 1000 мАч
Срок службы батареек: 5 батарейки 1/2АА 3,6 В, 1000 мАч – не более 2 240 часов в зависимости от режима включения/выключения

Применение: На различных конфигурациях токарных станков с ЧПУ при способе фиксации инструмента через инструментальный конус, на токарных станках, токарно-фрезерных станках с ЧПУ.
Установка системы координат заготовки и автоматическое формирование нулевых точек перед обработкой
Автоматическое обнаружение и управление ключевыми размерами, координатами положения и их точностью между операциями
Определение точности ключевых размеров, формы, положения после обработки
Автоматическая установка параметра длины режущего инструмента перед обработкой ЧПУ
Автоматическое обнаружение износа и поломки режущего инструмента между двумя процессами или после обработки с ЧПУ
Автоматическое обнаружение износа и поломки инструмента между двумя процессами.
Основные характеристики:
• Рабочий диапазон. До 5 м.
• Направления измерений. ±X, ±Y, +Z.
• Повторяемость. 1,0 мкм (2σ).
• Усилие срабатывания щупа. В плоскости XY: 50–90 гс (0,5–0,9 Н), в направлении +Z: 585 гс (5,85 Н).
• Допустимый перебег щупа. В плоскости XY: ±12,5°, в плоскости Z: 6 мм.
• Степень защиты. IPX8 (EN/IEC 60529).
• Режимы включения/выключения. Оптическое включение, оптическое выключение или выключение по таймеру.

Особенности:
• Модулированная оптическая передача. Обеспечивает высокую устойчивость к световым помехам при использовании с приёмниками OMI-2/OMI-2T.
• Обратная совместимость. Совместим с существующими приёмниками OMM/MI12 и OMI, что позволяет модернизировать системы MP7, MP8, MP9 и MP10.
• Передача сигналов в пределах 360°. Позволяет работать при вращении шпинделя.
• Кинематический механизм. Испытанный на практике, обеспечивает надёжность.

Применение:
Датчик используется для привязки заготовки, контроля геометрии деталей, измерения размеров в процессе обработки, проверки положения детали и передачи данных в систему ЧПУ для автоматической коррекции. Подходит для компактных обрабатывающих центров, высокоскоростных станков, токарно-фрезерных комплексов, серийного и прецизионного производства.

Хвостовик в комплект не входит и приобретается дополнительно. Для корректной работы датчика требуется совместимый оптический приёмник Renishaw (например, OMI-2, OMI-2T, OMM-2 и др.). Комплект A-4071-2001 включает сам датчик,две батарейки типа AA и набор инструментов.
