Описание

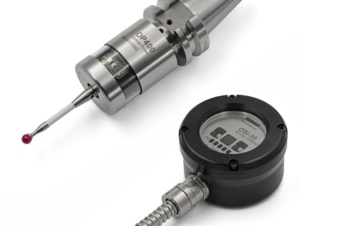

Датчик OP400 в составе комплексной системы Pioneer OPS-40 – это сверхкомпактный контактный триггерный 3D датчик с оптической передачей сигнала. Датчик используется для установки заготовки и контроля ее обработки на небольших и средних обрабатывающих центрах с малогабаритными шпинделями типа HSK и конусными шпинделями.
Особенности:
• Испытанная на практике кинематическая конструкция.
• Прием и передача сигналов в пределах 360°.
• Сверхкомпактная конструкция.
• Повторяемость 2 мкм (2σ).
• Гибкость настройки системы для совместимости со многими системами ЧПУ
• Применяется в составе сдвоенной системы OPTS-40 совместно с оптическим датчиком измерения инструмента OTC200
Применение OPS-40:
Обрабатывающие центры, сверлильные, фрезерные станки с ЧПУ, различные конфигурации 5-осевых станков, токарные станки с ЧПУ с фиксацией конуса инструмента;
Настройка систем координат заготовки и автоматическое создание опорных точек перед обработкой;
Автоматическое определение и контроль основных размеров, координат положения и точности между операциями обработки;
Определение основных размеров, геометрии и точности позиционирования после обработки.
Рекомендуемые щупы: керамические кольца длиной от 50 до 100 мм.
Читать полностью
Характеристики
- Габариты, см
-
50×30×30
- Передача сигнала
-
передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)п
- Предназначение
-
токарный станок
- Степень защиты
-
IP68
- Направление измерений
-
±X, ±Y, +Z
- Рабочий диапазон
-
до 5 м
- Усилие срабатывани по оси Z, г
-
500-1000
- Серия
-
7100
- Вес, кг
-
6.5
- Объект контроля
-
деталь
- Наличие
-
Под заказ
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
