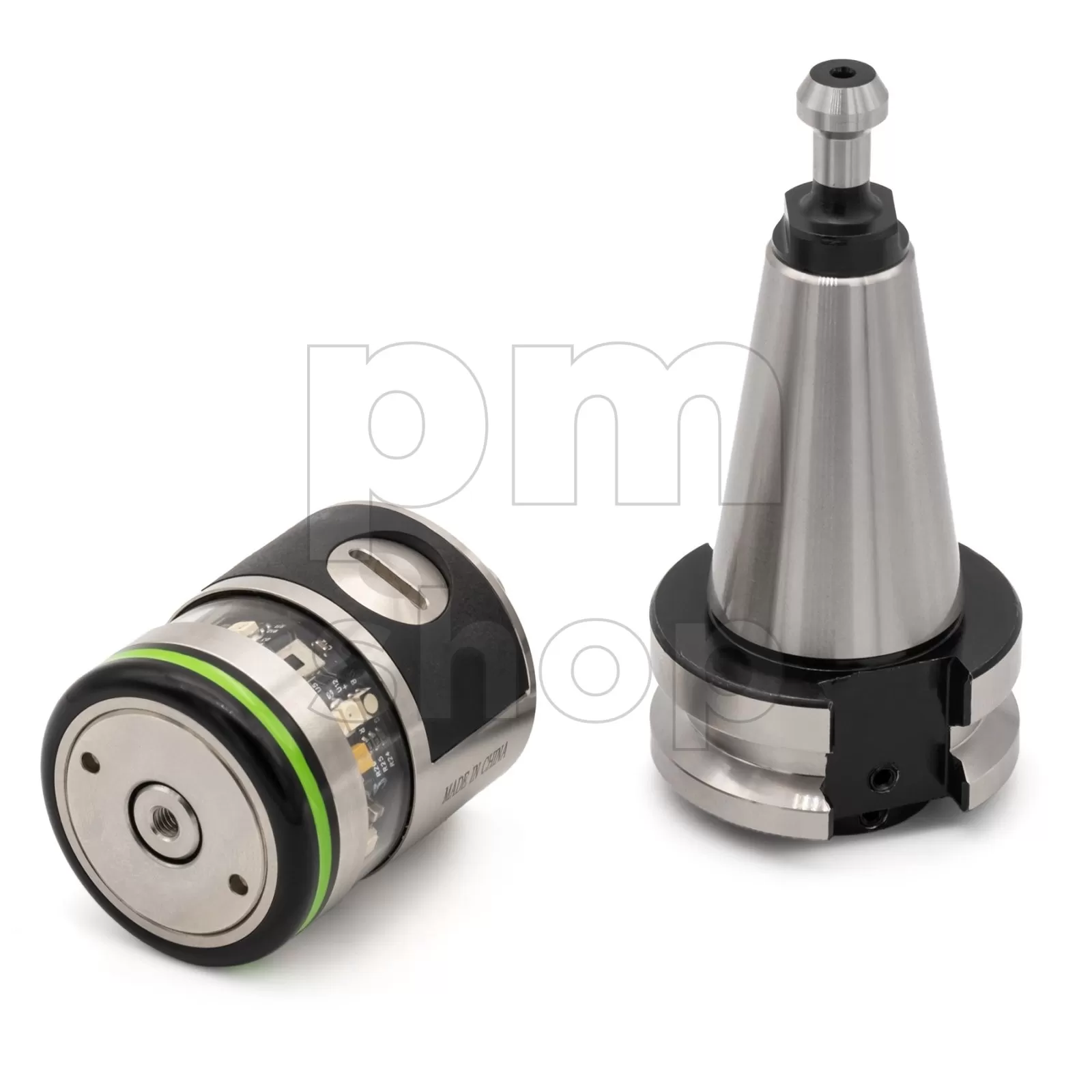

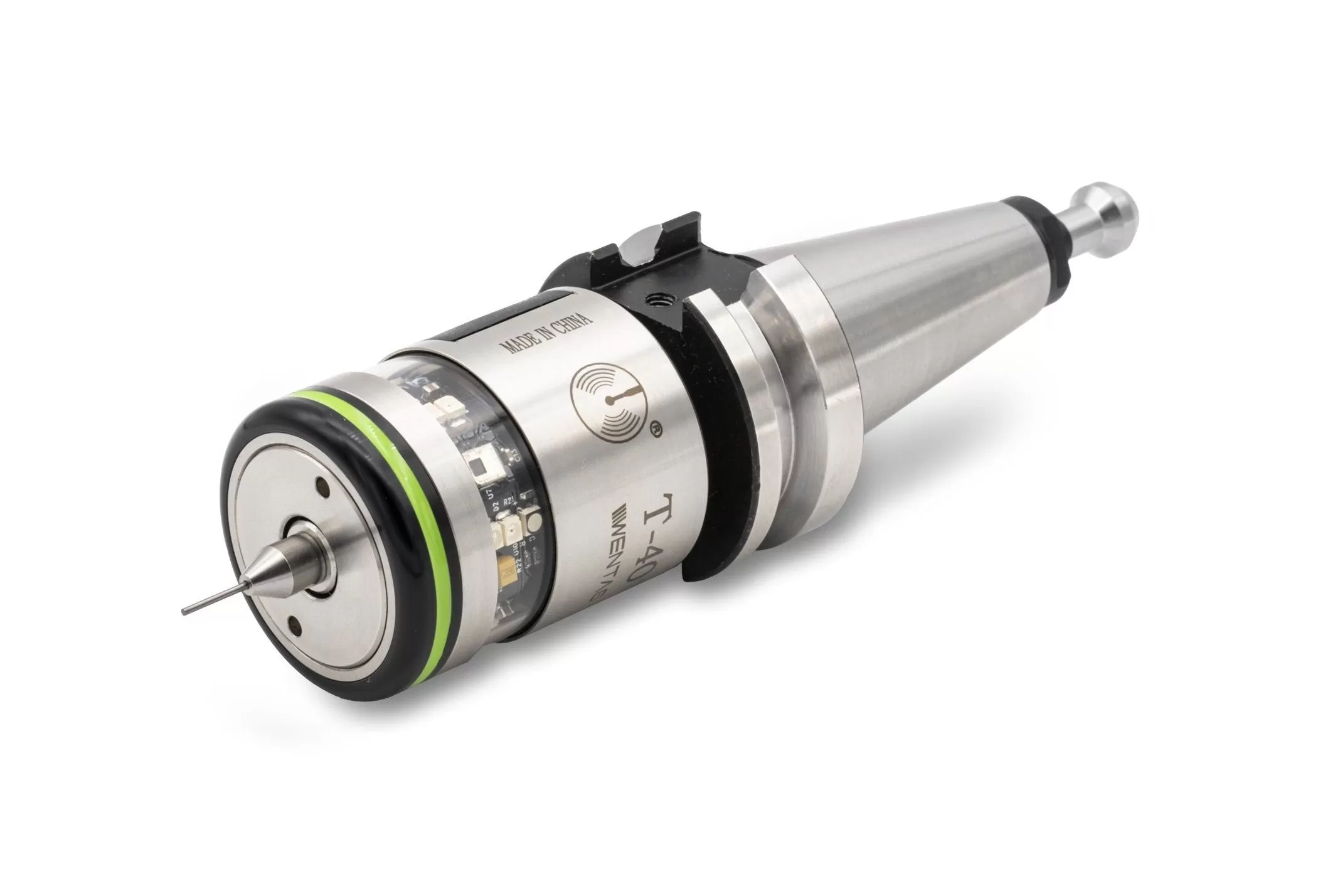

Оптический датчик-центроискатель детали WENTAO T-40

Артикул: T-40
0.0
О товаре
Предназначен для определения точных координат положения и габаритов заготовок, установленных на фрезерном станке с ЧПУ контактным способом
Читать полностью
Характеристики
Габариты, см
4×5
Передача сигнала
передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)п
Точность позиционирования, мм
1
Предназначение
токарный станок, фрезерный станок
Степень защиты
IP67
Направление измерений
±X, ±Y, -Z
Рабочий диапазон
до 5 м
Все характеристики
В наличии
223 455 ₽
цена с НДС
223 455 ₽
цена с НДС
Доставка
До терминала транспортной компании Бесплатно
Оплата
Картой онлайн
По счету

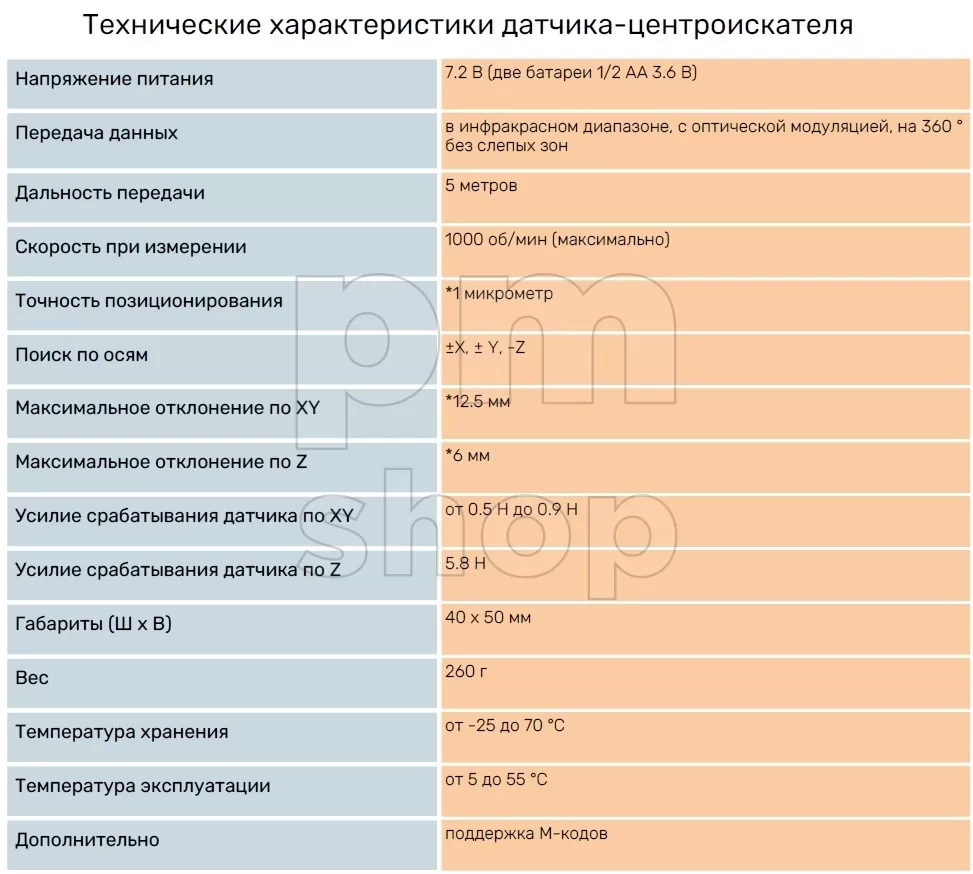

Характеристики
Габариты, см
4×5
Передача сигнала
передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)п
Точность позиционирования, мм
1
Предназначение
токарный станок, фрезерный станок
Степень защиты
IP67
Направление измерений
±X, ±Y, -Z
Рабочий диапазон
до 5 м
Вес, кг
0.25
Усилие срабатывани по оси Z, г
580
Скорость при измерении, об/мин
1000
Наличие
В наличии
Вес, кг
0.25
Объект контроля
деталь
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
О товаре
Датчики-центроискатели серии T-40 повышают точность и качество обработки деталей на станке с ЧПУ. Датчик (щуп) T-40 позволяет быстро измерить габариты и положение заготовки перед механической обработкой. Повторное центрирование и позиционирование позволяют устранить разрозненные изменения для наилучшей точности обработки по сравнению с ручным выравниванием и автономными методами обнаружения. Этот метод в несколько раз быстрее,
что значительно сокращает время обработки, снижается процент брака в производственном процессе и сокращается производственный цикл. Датчики-центроискатели совместимы со всеми ЧПУ системами (Mach3, LinuxCNC, Siemens и другими).

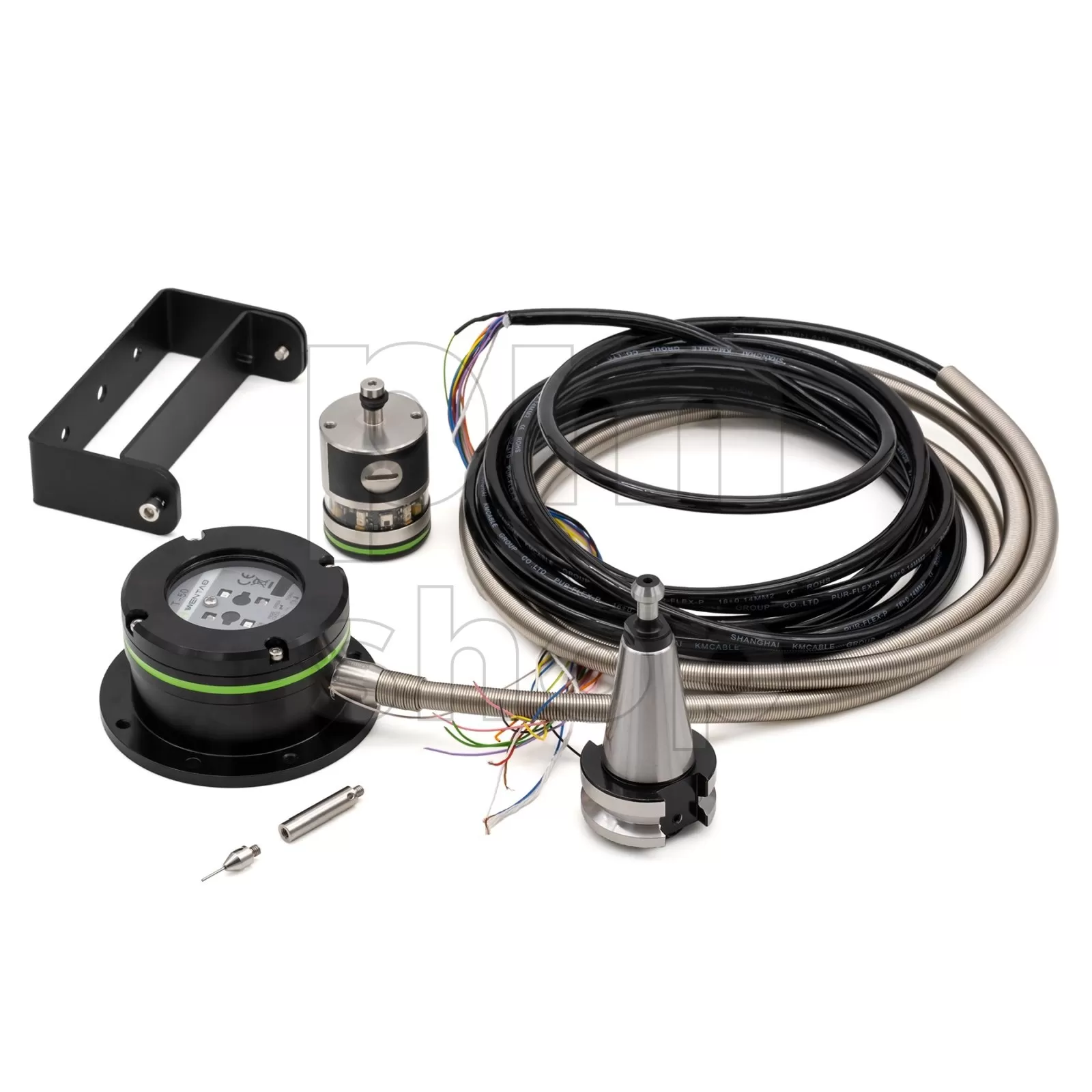

Комплект поставки:
Датчик-центроискатель T-40 с инфракрасным передатчиком - 1шт.
Блок управления T-50 с инфракрасным приёмником и кабелем - 1шт.
Батарейки ER14250H 3.6V - 2шт.
Измерительный стилус - 1 шт.
Переходник-удлинитель для стилуса - 1шт.
Крепление в виде зажимного патрона BT-30 для датчика T-40 - 1шт.
Крепление для блока управления - 1шт.
Функциональные особенности:
Точное измерение, определение положения, размера заготовки и автоматическая
коррекция системы координат.
Простота конструкции и быстрое размещение.
Возможность выполнять измерения в цикле обработки.
Основные функции (вместе с ПО), измерение:
положения в одной плоскости;
размеров и положения внутреннего и наружного колец;
размер выступа и канавки;
положения внутреннего и внешнего углов;
в одной плоскости с углом;
размера в трёх точках и положения внутреннего отверстия и внешнего круга;
углового выступа и размера паза;
по четвертой оси.
Читать полностью
