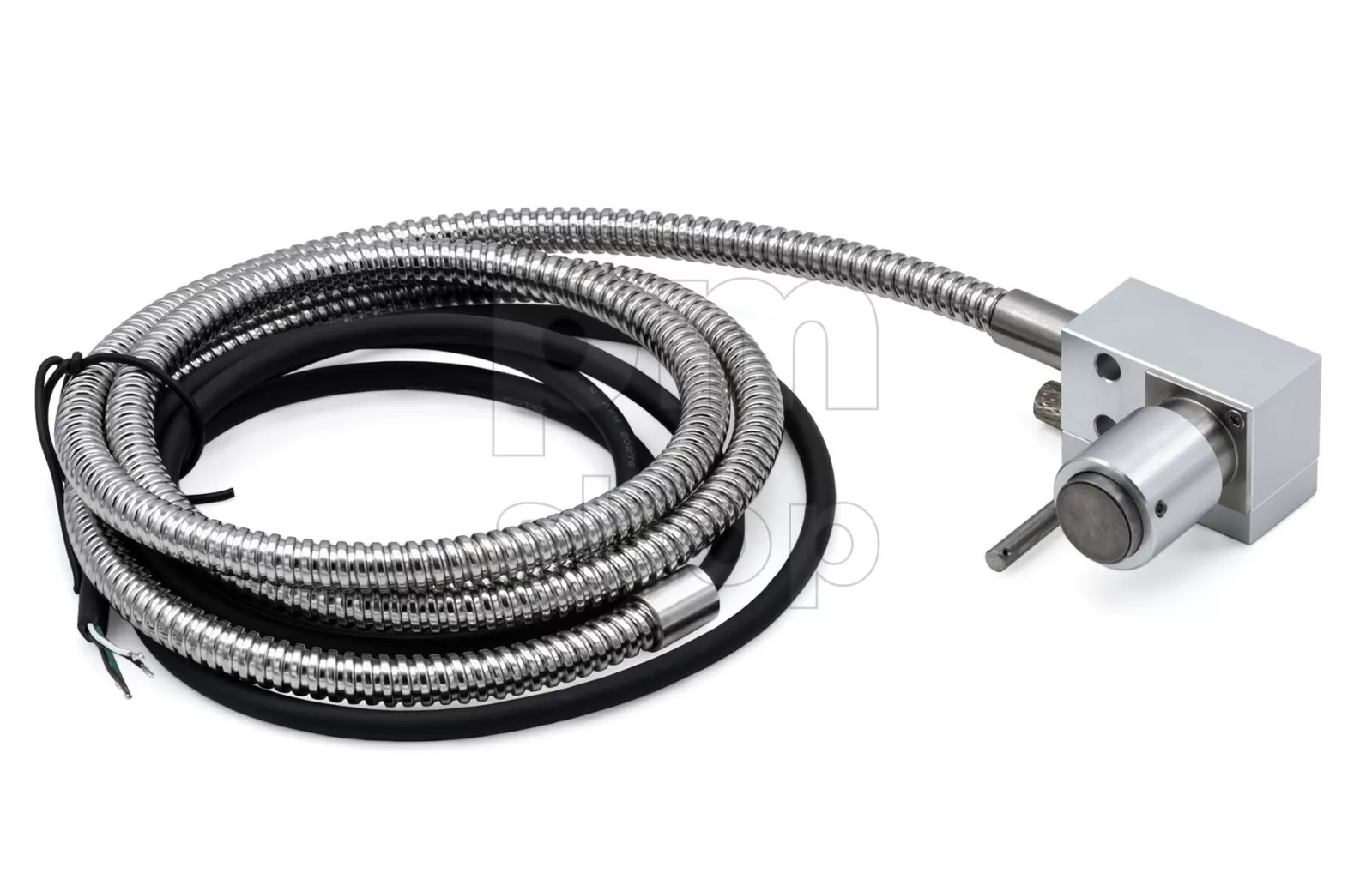

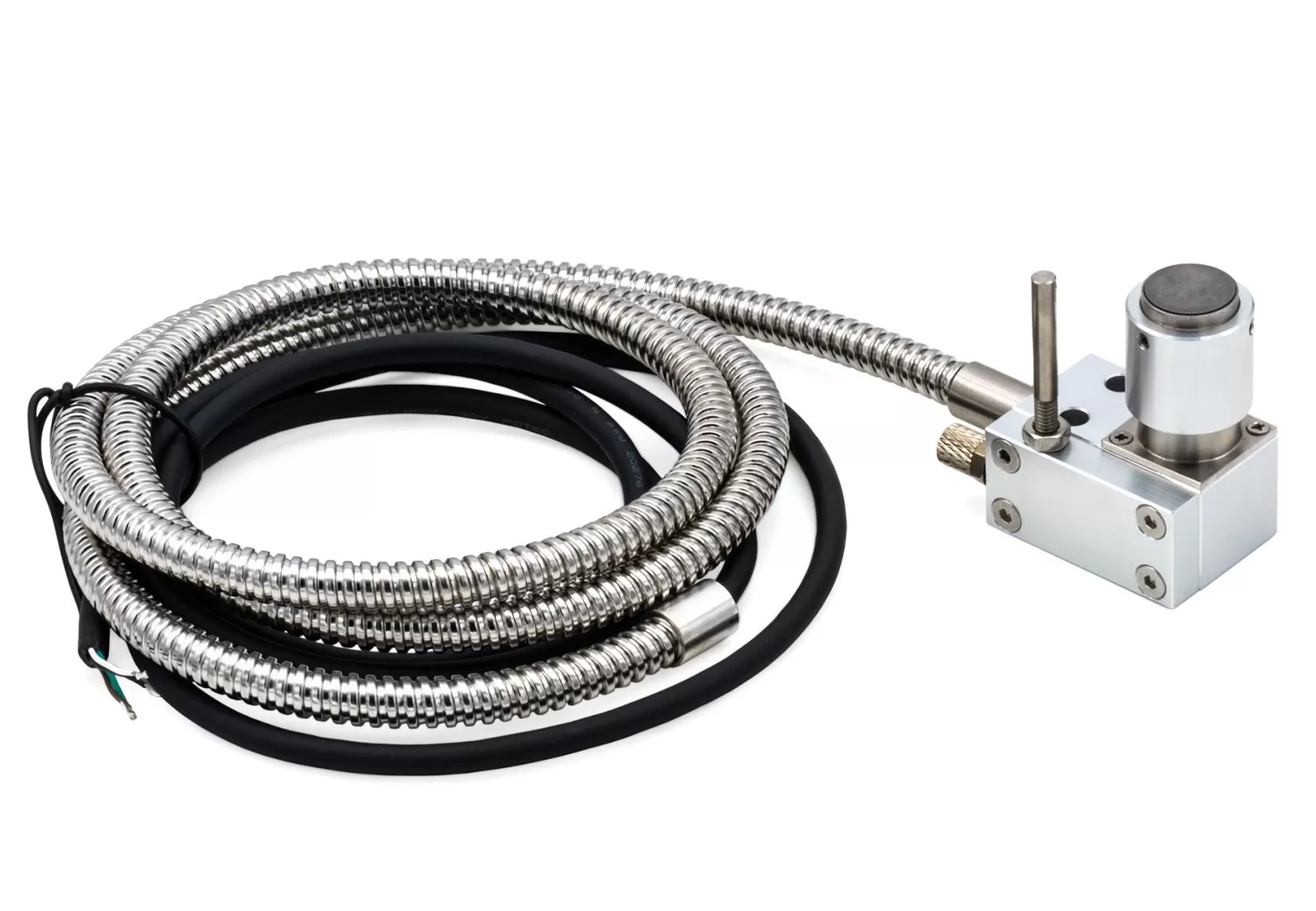

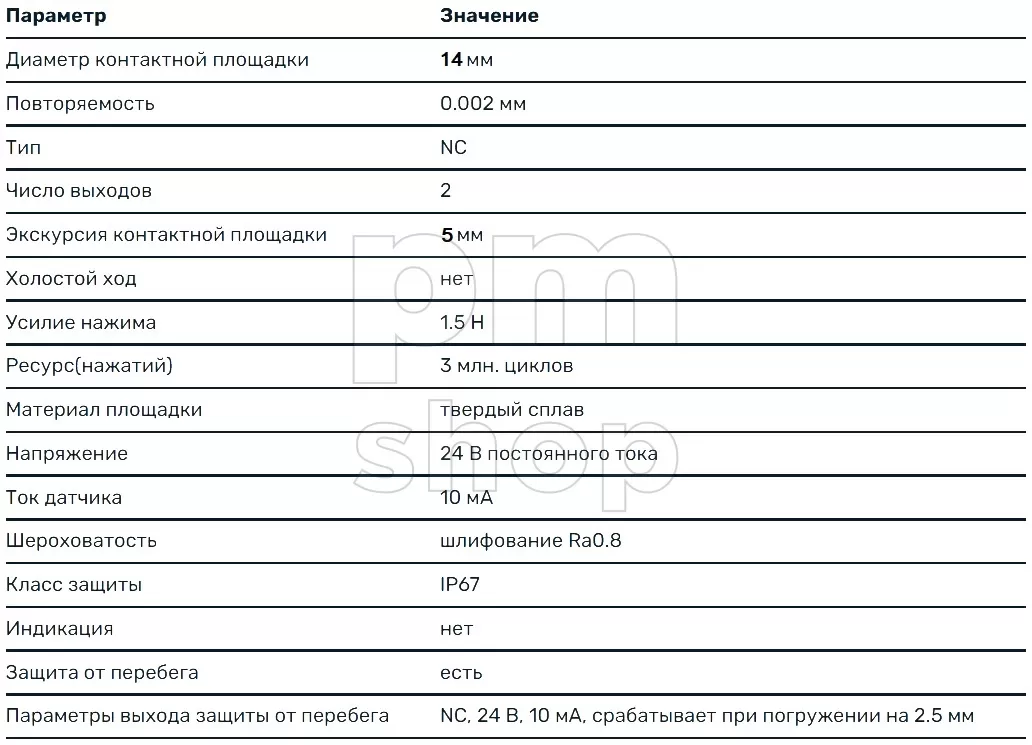

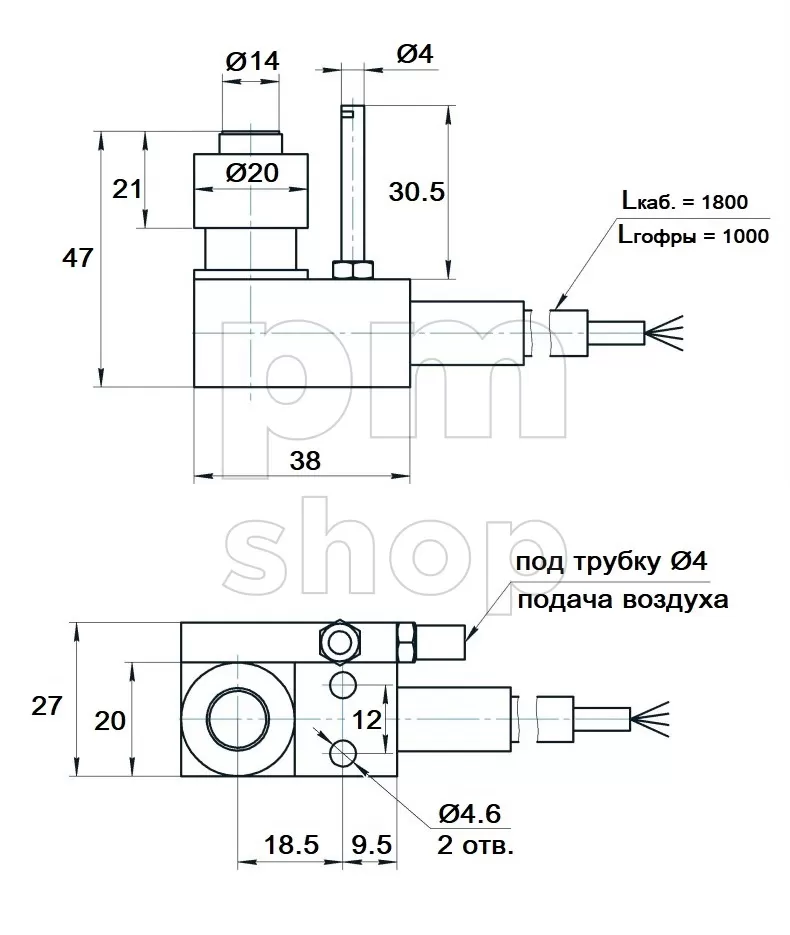

Датчик измерения инструмента по оси Z для станков ЧПУ BEL-14

Обладает очень большой повторяемостью срабатывания.
Устройство калибровки длины режущего инструмента. Используется для установки высоты режущего инструмента при смене фрез, задания базовой точки оси Z. Контактная площадка диаметром 14 мм из твердого сплава, специальный безлюфтовый механизм хода обеспечивают точность позиционирования в 0.002 мм.

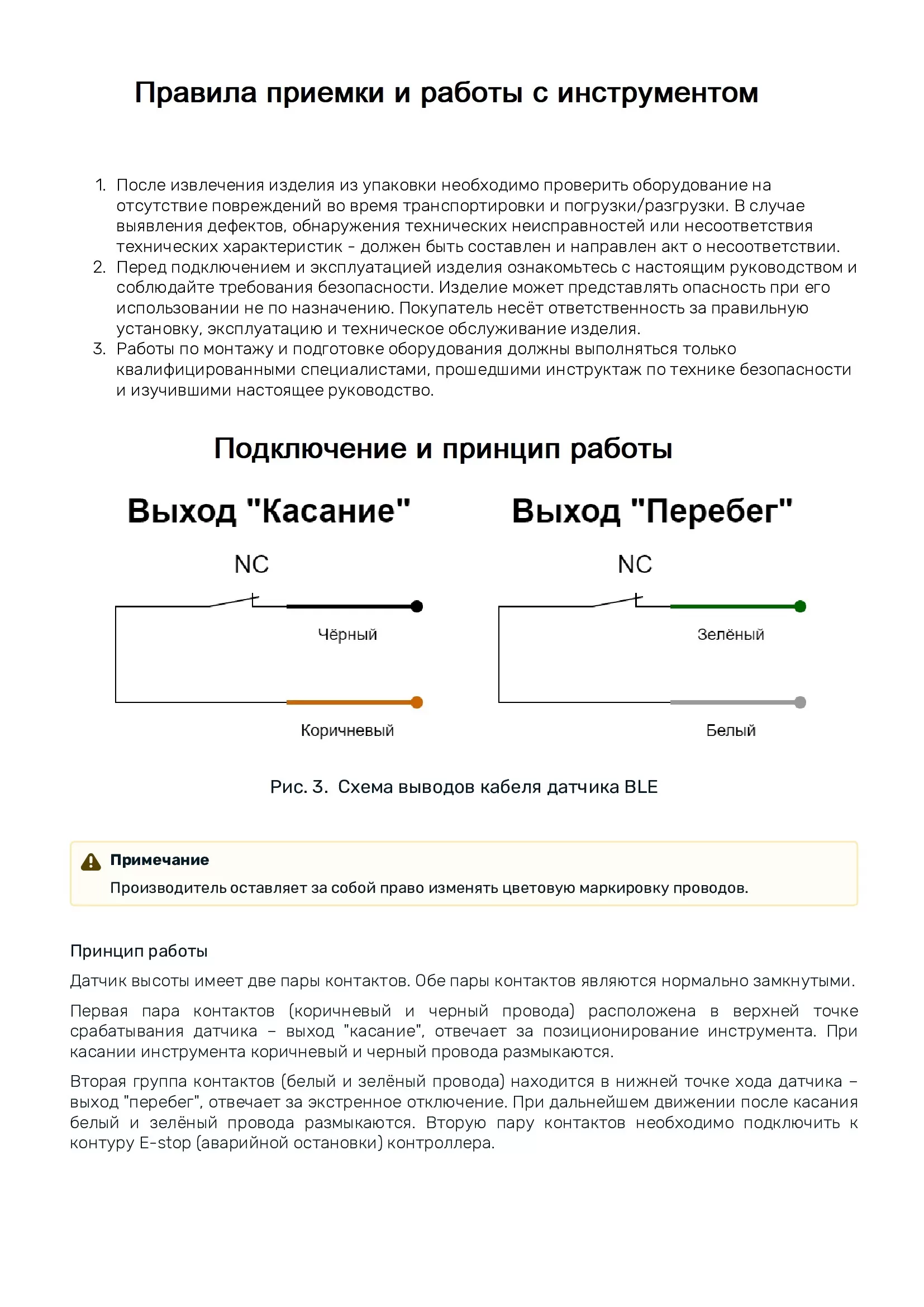

Принцип действия: при нажатии на контактную площадку в устройстве срабатывает выход, который подключен к контроллеру ЧПУ, причем точка срабатывания всегда одна и та же с большой повторяемостью, что позволяет по срабатыванию датчика внести коррекцию на длину инструмента. При перебеге(превышении допустимого хода) аналогично срабатывает дополнительный выход ошибки, который тоже можно подключить в контроллер и аварийно остановить станок, не повредив датчик и фрезу.

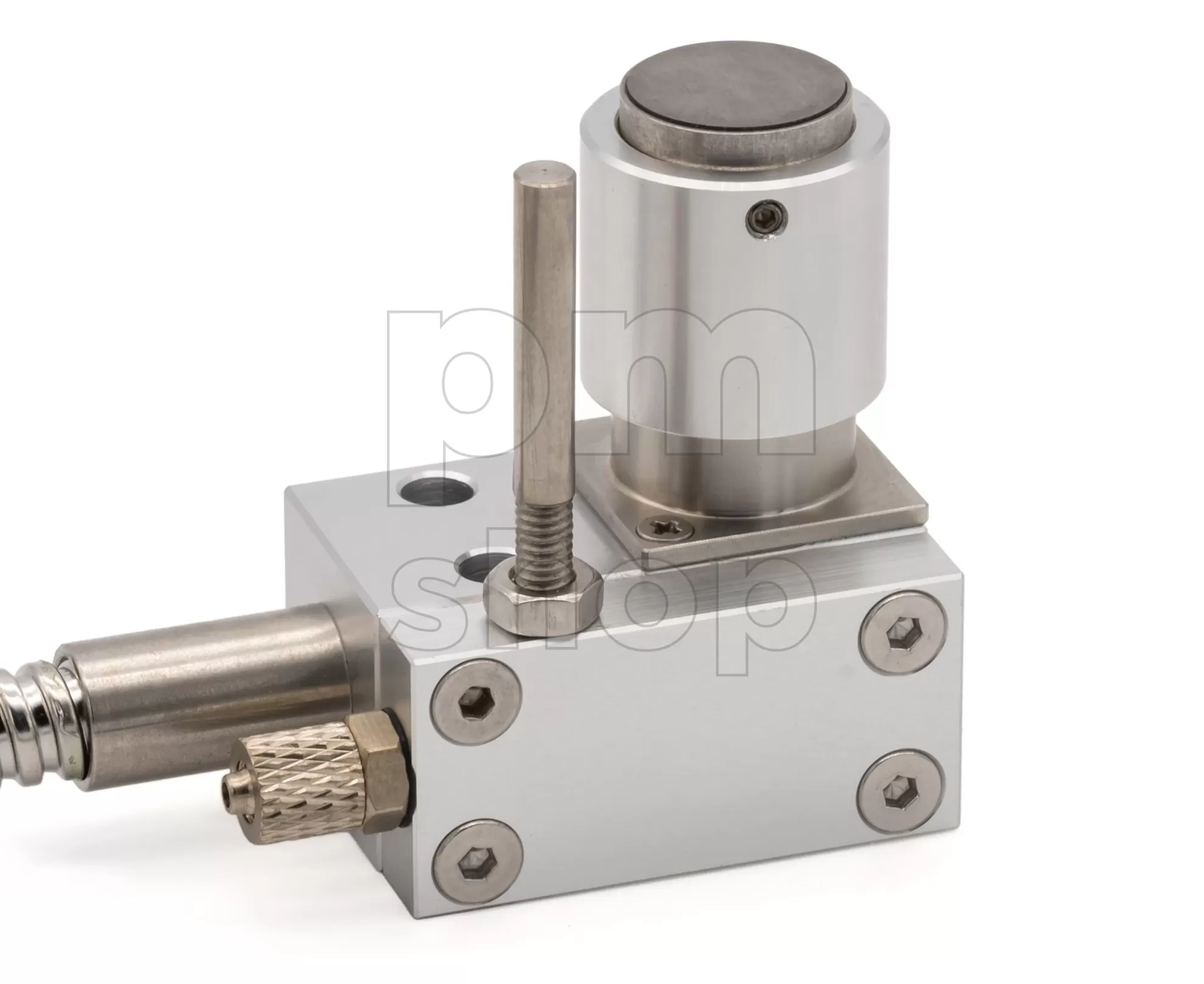

Также, датчик оборудован трубкой для сдувания мусора с контактной площадки, которую можно подключить через пневмореле к контроллеру и очищать площадку сжатым воздухом автоматически перед и после каждой смены инструмента.

Датчики высоты позволяют выполнять:
привязку фрезы по вертикали;
вычисление коррекции длины;
вычисление разницы между поверхностью кнопки и нулевой высотой детали.
Основные преимущества:
простота и удобство использования (не требуется настройка);
схема защиты от дребезга контактов;
высокая точность позиционирования;
все контактные поверхности выполнены из износостойкого металла и отполированы;
совместимость с MACH-3, Linux CNC и многими промышленными ЧПУ стойками.
