Описание
Оснастка применяется на фрезерных, расточных, строгальных и сверлильных станках для нарезания зубчатых колес, шлицев, фрезерования многогранников и спиральных пазов (включая червячные валы и Архимедовы спирали). Поддержка дифференциального метода деления позволяет разбить окружность на любое заданное число равных частей без ограничений.
Модель рассчитана на обработку деталей максимальным диаметром до 160 мм. Жесткость конструкции корпуса обеспечивает надежную фиксацию тяжелых заготовок без вибраций при черновой и чистовой обработке, а центрирование и монтаж оснастки осуществляются с помощью направляющих шпонок в стандартные Т-образные пазы стола станка.
Отверстия на делительном диске (сторона 1): 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Отверстия на делительном диске (сторона 2): 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Количество зубьев сменных шестерен: 25, 30, 35, 40, 50, 55, 60, 70, 80, 90, 100

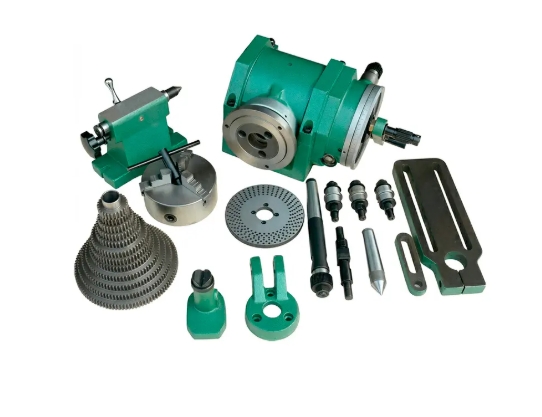

Комплект поставки
- Делительная головка УДГ-Д-160
- Задняя бабка
- Трехкулачковый токарный патрон с крепежным фланцем
- Кронштейн для шестерен
- Набор из 12 сменных зубчатых колес
- Упорный центр и поводковое устройство
- Поддерживающий люнет (кронштейн)
Читать полностью

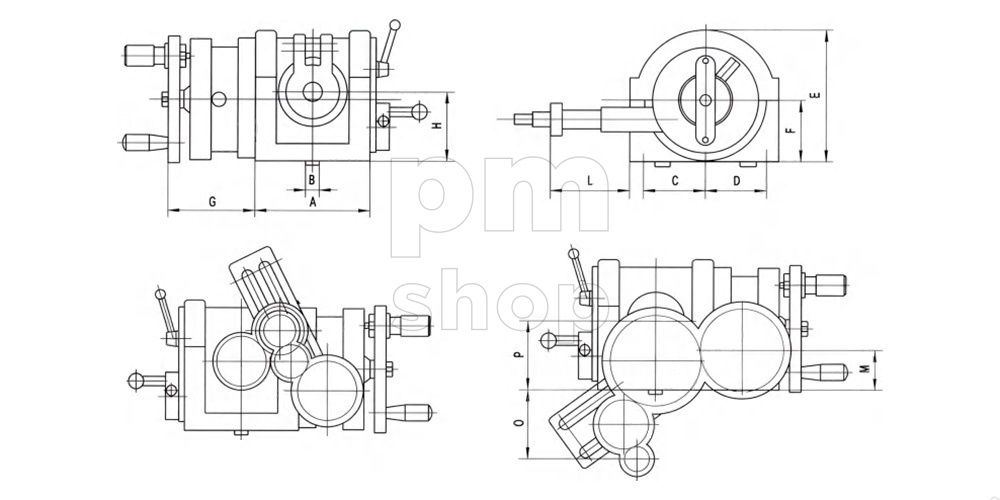

Характеристики
- A, мм
-
139
- B, мм
-
14
- C, мм
-
77
- D, мм
-
73
- Серия
-
7100
- E, мм
-
147
- F, мм
-
77
- G, мм
-
78
- H, мм
-
80
- L, мм
-
106
- M, мм
-
43
- N, мм
-
30
- O, мм
-
60
- P, мм
-
80
- Высота центра, мм
-
80
- Диаметр конуса торца шпинделя для установки фланца
-
φ36.541
- Макс. нагрузка на подшипник, кг
-
80
- Минимальная цена деления нониуса
-
10"
- Модуль сменных шестерней
-
1.5
- Передаточное отношение червячной пары
-
1:40
- Суммарная погрешность на 1/4 окружности
-
±1
- Угол вращения шпинделя на один оборот рукоятки
-
9°
- Угол наклона шпинделя вверх
-
90°
- Угол опускания шпинделя вниз
-
6°
- Ширина установочных шпонок, мм
-
14
- Конус шпинделя
-
MS3
- Вес, кг
-
45
