Описание

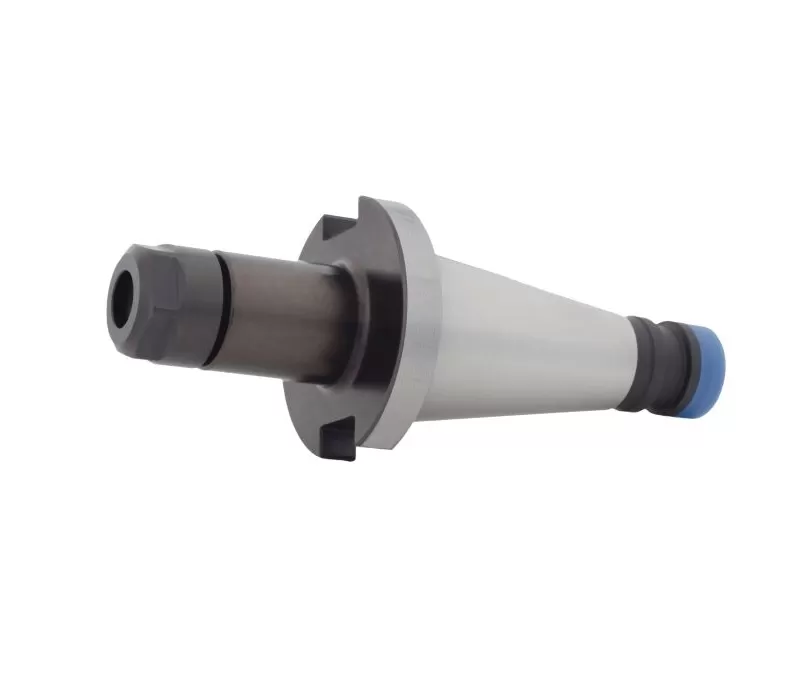

Применяется в универсальных станках фрезерной и сверлильной группы с ручной сменой инструмента. Вылет патрона от шпинделя составляет 70 мм. Фиксация инструмента в корпусе патрона осуществляется при помощи зажимной цанги ER32 (DIN 6499) и гайки типа UM. В зависимости от размера отверстстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 2 до 20 мм. Крепление оправки в шпинделе производится при помощи штревельного болта M16, который не входит в комплект поставки и приобретается дополнительно. Тип подачи СОЖ: АD (через центральное отверстие).
Характеристики
- Размер цанги
-
ER32
- D, мм
-
50
- Тип хвостовика
-
NT40
- L, мм
-
70
- Серия
-
7100
- Диаметр посадочного отверстия d, мм
-
2-20
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
