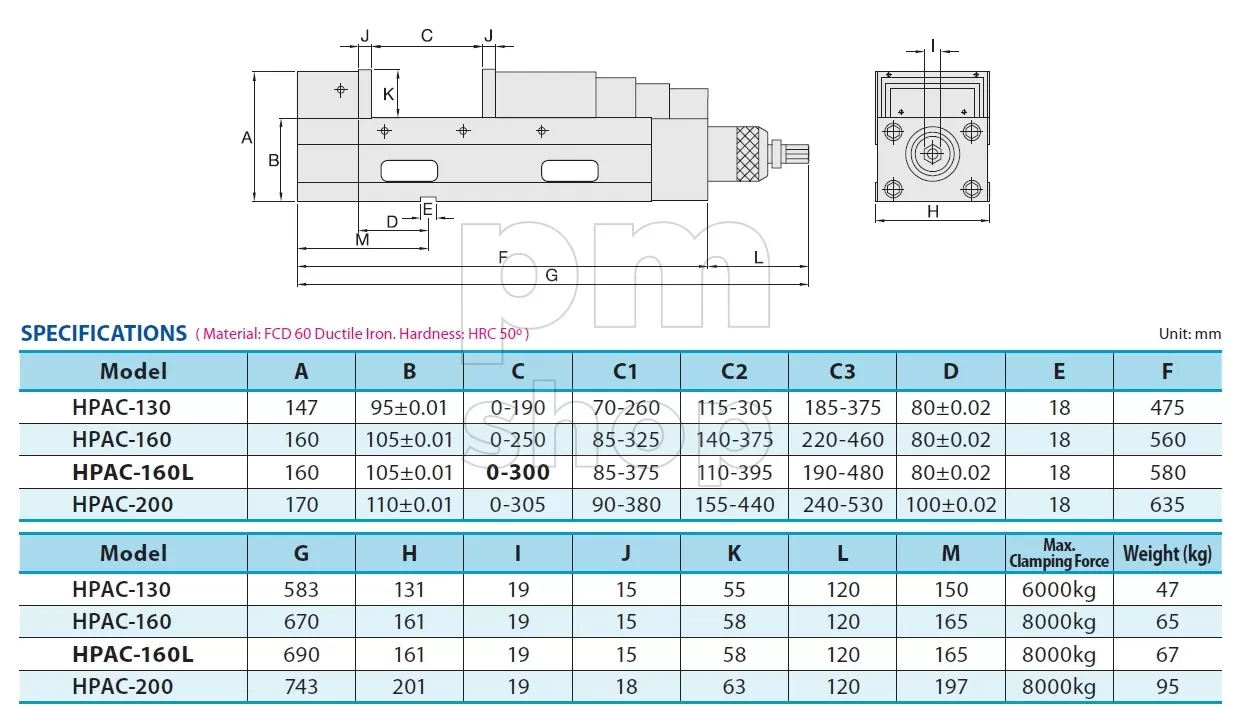

Характеристики
- Расхождение губок, мм
-
190
- Габаритная длина, мм
-
583
- Ширина губок, мм
-
131
- Высота губок, мм
-
55
- А, мм
-
147
- В, мм
-
95±0.01
- С, мм
-
0-190
- С1, мм
-
70-260
- С2, мм
-
115-305
- С3, мм
-
185-375
- D, мм
-
80±0,02
- E, мм
-
18
- F, мм
-
475
- I, мм
-
19
- J, мм
-
15
- K, мм
-
55
- M, мм
-
150
- Макс. нагрузка, кг
-
6000
- Вес, кг
-
47
- Наличие
-
Под заказ
- L, мм
-
120
- Расхождение губок, мм
-
250
- Габаритная длина, мм
-
670
- Ширина губок, мм
-
161
- Высота губок, мм
-
58
- А, мм
-
160
- В, мм
-
105±0.01
- С, мм
-
0-250
- С1, мм
-
85-325
- С2, мм
-
140-375
- С3, мм
-
220-460
- D, мм
-
80±0,02
- E, мм
-
18
- F, мм
-
560
- I, мм
-
19
- J, мм
-
15
- K, мм
-
58
- M, мм
-
165
- Макс. нагрузка, кг
-
8000
- Вес, кг
-
65
- Наличие
-
Под заказ
- L, мм
-
120
- Расхождение губок, мм
-
300
- Габаритная длина, мм
-
690
- Ширина губок, мм
-
161
- Высота губок, мм
-
58
- А, мм
-
160
- В, мм
-
105±0.01
- С, мм
-
0-300
- С1, мм
-
85-375
- С2, мм
-
110-395
- С3, мм
-
190-480
- D, мм
-
80±0,02
- E, мм
-
18
- F, мм
-
580
- I, мм
-
19
- J, мм
-
15
- K, мм
-
58
- M, мм
-
165
- Макс. нагрузка, кг
-
8000
- Вес, кг
-
67
- Наличие
-
Под заказ
- L, мм
-
120
- Расхождение губок, мм
-
290
- Габаритная длина, мм
-
743
- Ширина губок, мм
-
201
- Высота губок, мм
-
63
- А, мм
-
170
- В, мм
-
110±0.01
- С, мм
-
0-290
- С1, мм
-
90-380
- С2, мм
-
155-440
- С3, мм
-
240-530
- D, мм
-
100±0,02
- E, мм
-
18
- F, мм
-
635
- I, мм
-
19
- J, мм
-
18
- K, мм
-
63
- M, мм
-
197
- Макс. нагрузка, кг
-
8000
- Вес, кг
-
95
- Наличие
-
Под заказ
- L, мм
-
120
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
О товаре

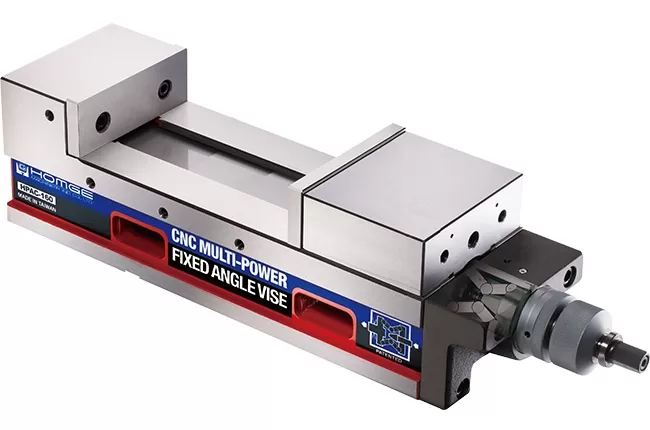

Наилучшим образом подходят для изготовления точных пресс-форм на обрабатывающих центрах, а также для обработки при тяжелых режимах резания, требующих повышенного усилия зажима.
Тиски для повышения точности и долговечности изготовлены из чугуна с шаровидным графитом FCD 60. При усилии зажима 4500 кг, отклонение от плоскостности не более 0.01 мм.
Направляющие тисков закалены до твердости 50 HRC для увеличения срока службы и поддержания точности позиционирования.
Специальная компактная конструкция гарантирует плотное прилегание обрабатываемой детали к поверхностям тисков и обеспечивает высокую жесткость. Данные тиски наилучшим образом подходят для изготовления точных пресс-форм на обрабатывающих центрах.

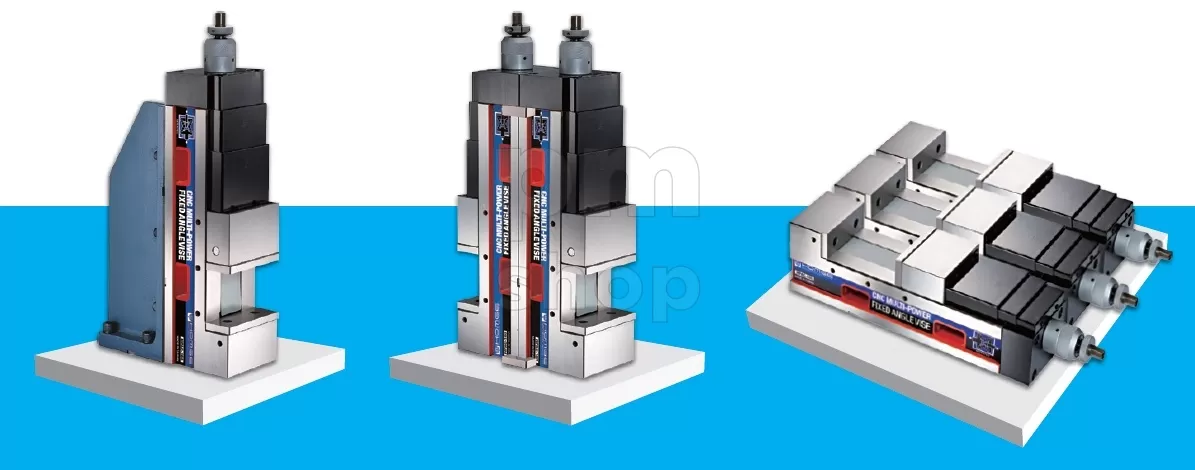

Тиски можно установить в горизонтальном или в вертикальном положении.
Запатентованный мультипликатор усилия зажима, изготовленный из высококачественной подшипниковой стали удваивает усилие зажима с первым полуоборотом усилие 2500 кг. Со вторым полуоборотом усилие 4500 кг. Данная запатентованная система обеспечивает постоянное усилие. Мультипликатор обеспечивает постоянное усилие зажима.
Кольцо регулировочное: простое и эффективное устройство предварительной настройки позволяет предустановить любое необходимое усилие зажима и гарантирует повторяемость при последующих операциях. Благодаря точному изготовлению возможно использование нескольких тисков одновременно.
В комплекте:
• центровочный клин - 2 шт.
• зажим - 4 шт.
Дополнительно:
• Губки с поперечными канавками
• “V-образные“ челюсти
• * Комбинированные челюсти
• Ступенчатые челюсти
• Передние/ задние челюсти
