Описание

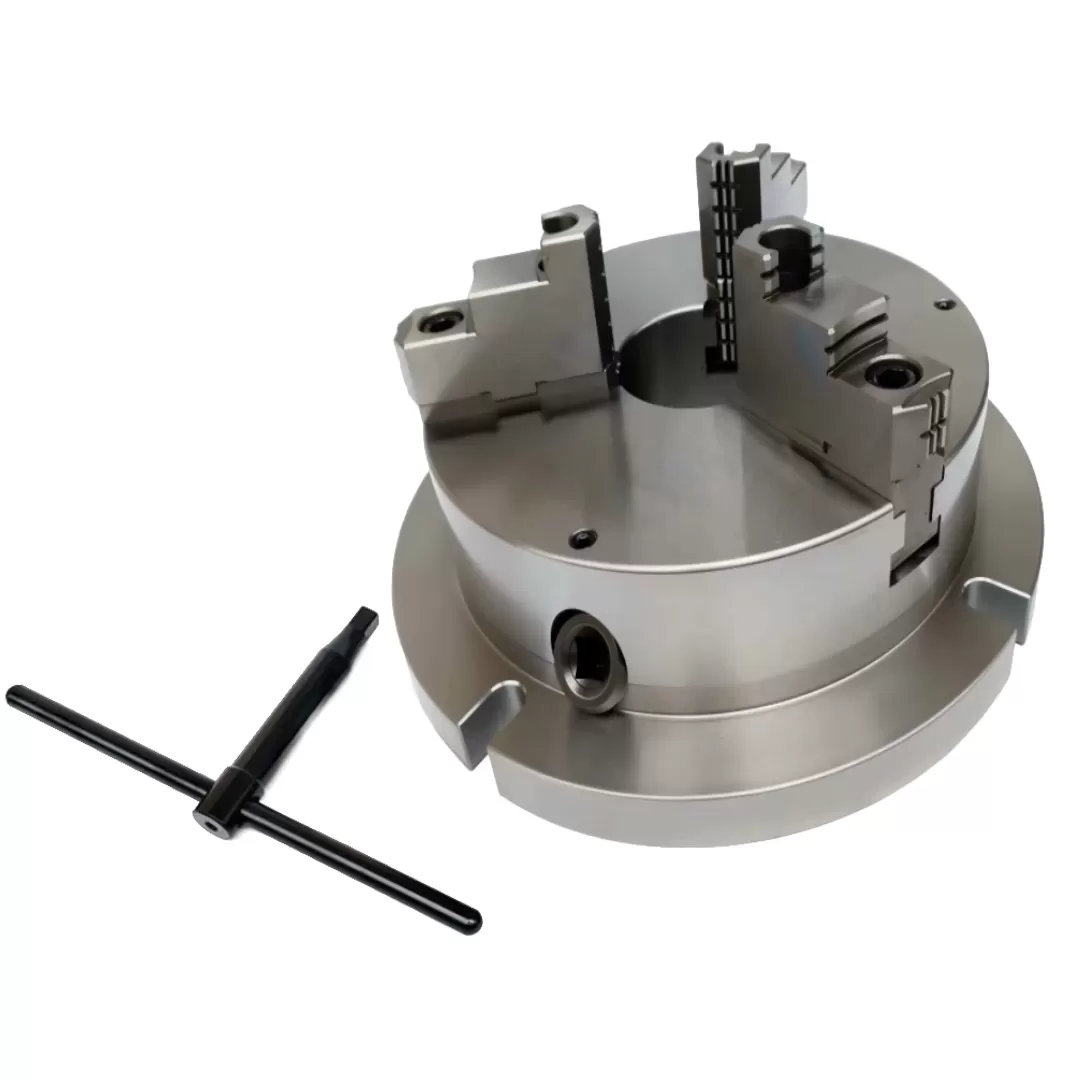

Патрон NBK-10 устанавливается на столы фрезерных станков или обрабатывающих центров с ЧПУ. Механизм зажима расположен под углом 30°. Фиксация заготовки осуществляется самоцентрирующимся трехкулачковым механизмом по наружному (Ø12...250 мм) или внутреннему (Ø72...240 мм) диаметру. NBK-10 имеет сквозное отверстие, что позволяет устанавливать заготовки большой длины.

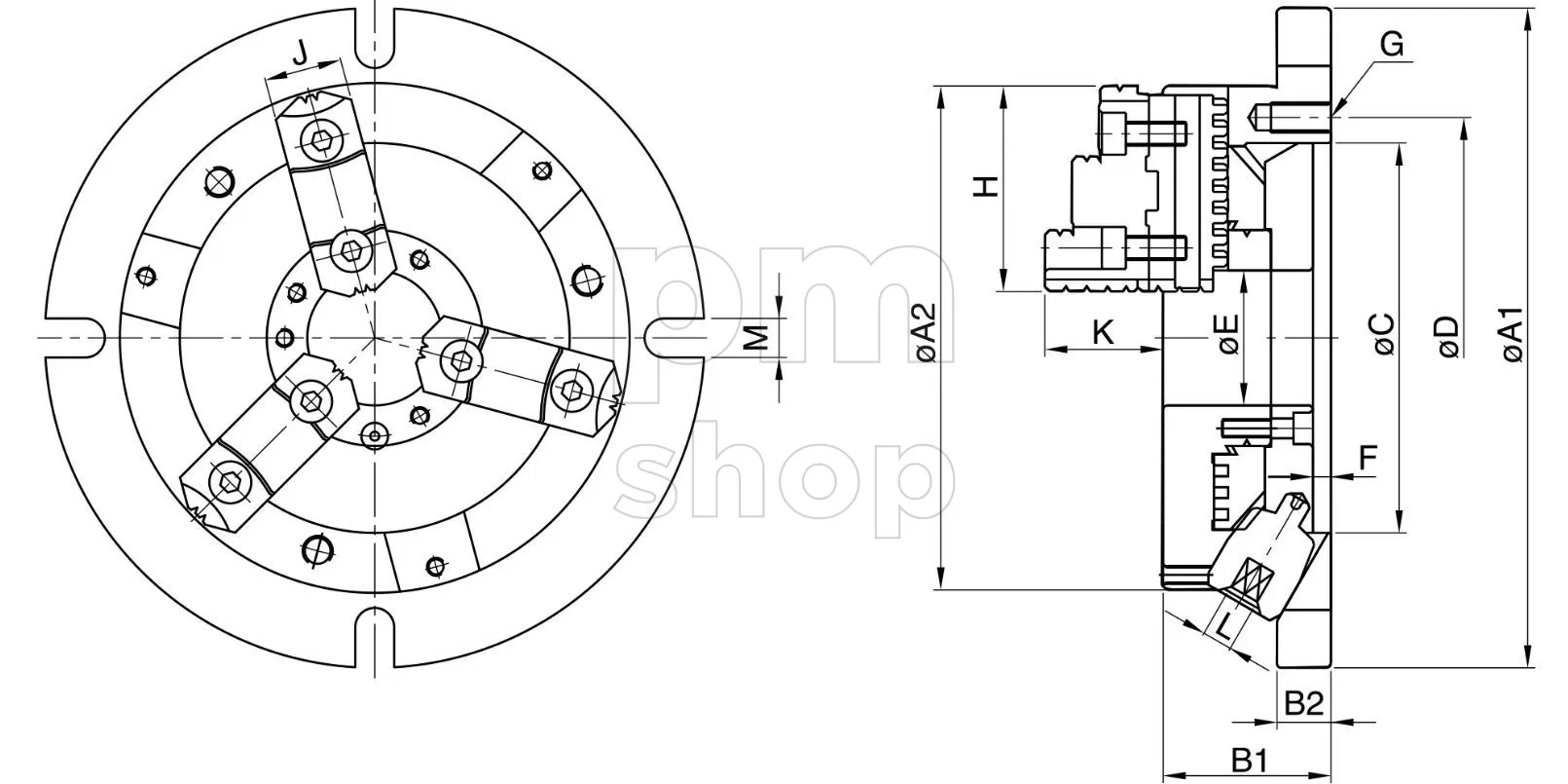

Характеристики
- Габаритная длина, мм
-
255
- С, мм
-
190
- D, мм
-
210
- E, мм
-
80
- F, мм
-
6
- G, мм
-
3-M12×1.75P
- H, мм
-
93
- J, мм
-
32
- K, мм
-
52
- M, мм
-
16
- Вес, кг
-
27.9
- Серия
-
7100
- Наружный диаметр заготовки, мм
-
Ø72...Ø240
- Внутренний диаметр заготовки, мм
-
Ø12...Ø250
- А1, мм
-
315
- А2, мм
-
255
- В1, мм
-
73
- В2, мм
-
20
- L, мм
-
12
