Описание
Цилиндрический хвостовик оправки фиксируется в патроне Weldon при наличии специальной лыски на хвостовике.
Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER11 и гайки типа М. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 7 мм.
Характеристики

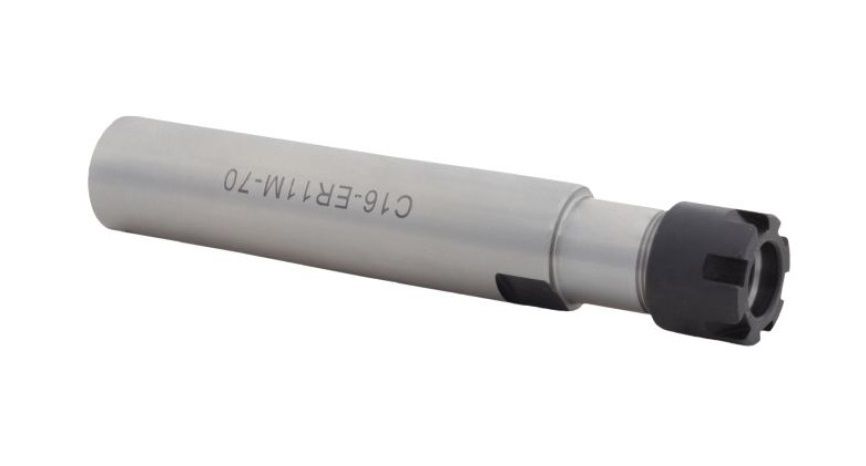

- Тип хвостовика
-
C16
- Вылет оправки (патрона), мм
-
70
- Посадочный диаметр инструмента, мм
-
1-7
- Размер цанги
-
ER11
- Серия
-
7100
- Длина оправки, мм
-
89
- Диаметр гайки, мм
-
16
- Ø хвостовика патрона, мм
-
16
- Тип хвостовика
-
C16
- Вылет оправки (патрона), мм
-
50
- Посадочный диаметр инструмента, мм
-
1-7
- Размер цанги
-
ER11
- Серия
-
7100
- Длина оправки, мм
-
69
- Диаметр гайки, мм
-
16
- Ø хвостовика патрона, мм
-
16
- Тип хвостовика
-
C16
- Вылет оправки (патрона), мм
-
100
- Посадочный диаметр инструмента, мм
-
1-7
- Размер цанги
-
ER11
- Серия
-
7100
- Длина оправки, мм
-
119
- Диаметр гайки, мм
-
16
- Ø хвостовика патрона, мм
-
16

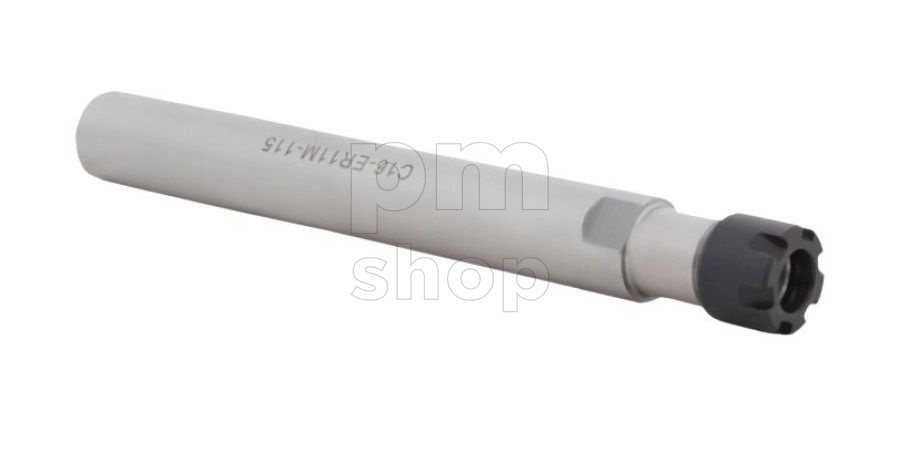

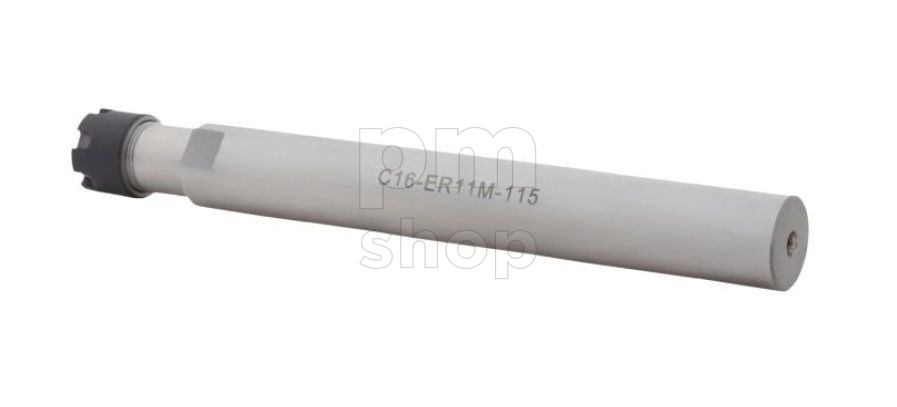

- Тип хвостовика
-
C16
- Вылет оправки (патрона), мм
-
115
- Посадочный диаметр инструмента, мм
-
1-7
- Размер цанги
-
ER11
- Серия
-
7100
- Длина оправки, мм
-
134
- Диаметр гайки, мм
-
16
- Ø хвостовика патрона, мм
-
16
- Тип хвостовика
-
C16
- Вылет оправки (патрона), мм
-
140
- Посадочный диаметр инструмента, мм
-
1-7
- Размер цанги
-
ER11
- Серия
-
7100
- Длина оправки, мм
-
159
- Диаметр гайки, мм
-
16
- Ø хвостовика патрона, мм
-
16
- Тип хвостовика
-
C16
- Вылет оправки (патрона), мм
-
150
- Посадочный диаметр инструмента, мм
-
1-7
- Размер цанги
-
ER11
- Серия
-
7100
- Длина оправки, мм
-
169
- Диаметр гайки, мм
-
16
- Ø хвостовика патрона, мм
-
16
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
