Описание

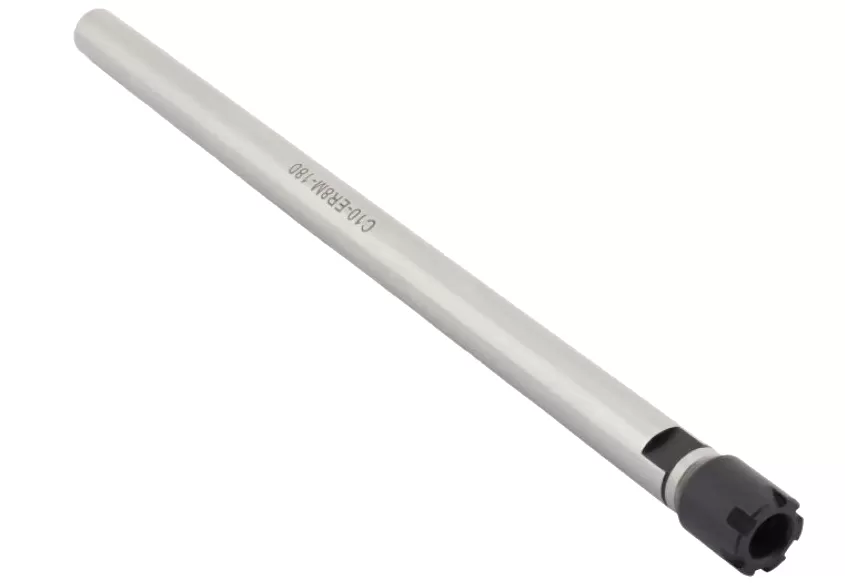

Фрезерный патрон C10-ERM8M используется в условиях большого вылета инструмента или ограниченного доступа к зоне резания. Цилиндрический хвостовик оправки фиксируется в цанговом зажиме большего размера или патроне Weldon (при наличии специальной лыски на хвостовике). Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER8 и гайки типа M. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 5 мм.
Характеристики
- Вылет ТЕСТ, мм
-
200
- Тип хвостовика
-
C10
- Посадочный диаметр инструмента, мм
-
1-5
- Длина оправки, мм
-
217
- Размер цанги
-
ER8
- Диаметр гайки, мм
-
12
- Ø хвостовика патрона, мм
-
10
- Вылет ТЕСТ, мм
-
150
- Тип хвостовика
-
C10
- Посадочный диаметр инструмента, мм
-
1-5
- Длина оправки, мм
-
167
- Размер цанги
-
ER8
- Диаметр гайки, мм
-
12
- Ø хвостовика патрона, мм
-
10
- Вылет ТЕСТ, мм
-
180
- Тип хвостовика
-
C10
- Посадочный диаметр инструмента, мм
-
1-5
- Длина оправки, мм
-
197
- Размер цанги
-
ER8
- Диаметр гайки, мм
-
12
- Ø хвостовика патрона, мм
-
10
