Описание

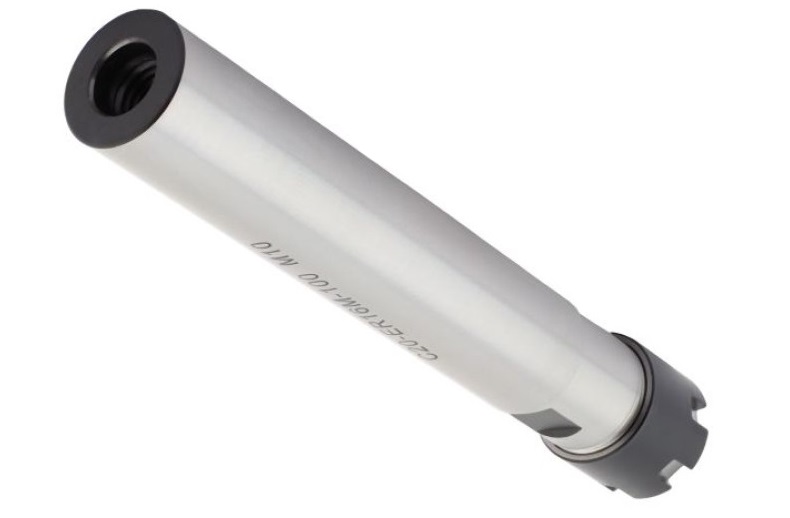

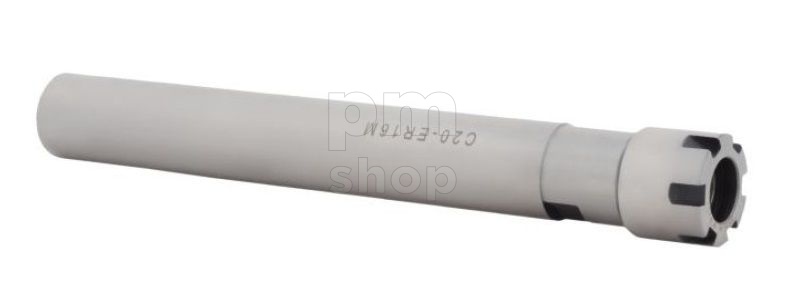

Фрезерный патрон C20-ER16 используется в условиях большого вылета инструмента или ограниченного доступа к зоне резания. Цилиндрический хвостовик оправки фиксируется в цанговом зажиме большего размера или патроне Weldon (при наличии специальной лыски на хвостовике). Установка режущего инструмента в корпус патрона осуществляется при помощи зажимной цанги ER16 и гайки типа A. В зависимости от размера отверстия цанги в патрон устанавливается инструмент с цилиндрическим хвостовиком диаметром от 1 до 10 мм.

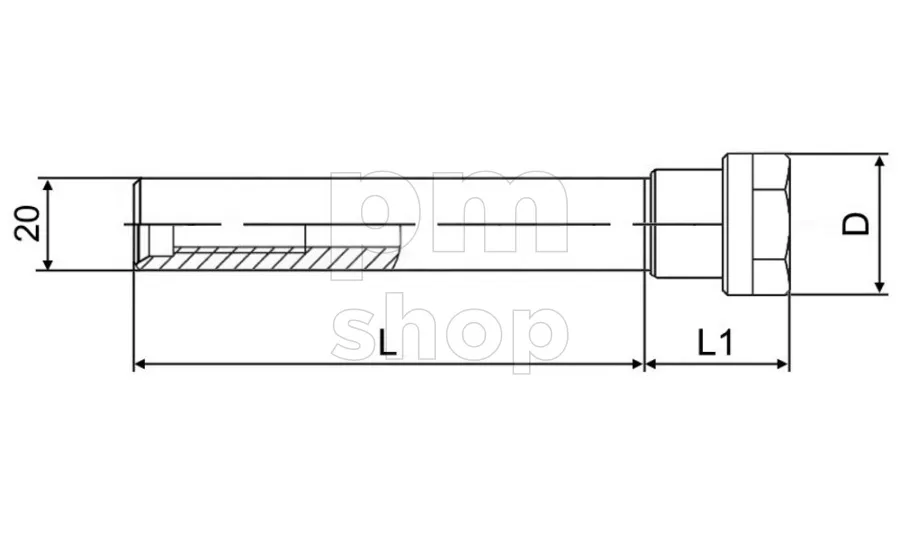

Характеристики
- Тип хвостовика
-
C20
- Вылет оправки (патрона), мм
-
40
- Посадочный диаметр инструмента, мм
-
1-10
- Размер цанги
-
ER16
- Серия
-
7100
- Длина хвостовика, мм
-
50
- Длина оправки, мм
-
90
- Диаметр гайки, мм
-
28
- Ø хвостовика патрона, мм
-
20
- Тип хвостовика
-
C20
- Вылет оправки (патрона), мм
-
70
- Посадочный диаметр инструмента, мм
-
1-10
- Размер цанги
-
ER16
- Серия
-
7100
- Длина оправки, мм
-
110
- Диаметр гайки, мм
-
28
- Ø хвостовика патрона, мм
-
20
- Тип хвостовика
-
C20
- Вылет оправки (патрона), мм
-
100
- Посадочный диаметр инструмента, мм
-
1-10
- Размер цанги
-
ER16
- Серия
-
7100
- Длина оправки, мм
-
140
- Диаметр гайки, мм
-
28
- Ø хвостовика патрона, мм
-
20
- Тип хвостовика
-
C20
- Вылет оправки (патрона), мм
-
150
- Посадочный диаметр инструмента, мм
-
1-10
- Размер цанги
-
ER16
- Серия
-
7100
- Длина оправки, мм
-
190
- Диаметр гайки, мм
-
28
- Ø хвостовика патрона, мм
-
20
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
