Фильтр для очистки воздуха от масляного тумана: преимущества, принцип работы

Фильтр масляного тумана Атмосфера-М предназначена для очистки воздуха от туманов охлаждающих эмульсий на масляной и водной основе (СОЖ) а также дыма, образующегося при обработке металлов на различных станках ЧПУ, токарных, фрезерных, сверлильных, резьбонарезных, шлифовальных и другого станочного оборудования, эксплуатирующегося в 1 – 2-х сменном режиме работы.

Фильтр масляного тумана Атмосфера-М предназначена для очистки воздуха от туманов охлаждающих эмульсий на масляной и водной основе (СОЖ) а также дыма, образующегося при обработке металлов на различных станках ЧПУ, токарных, фрезерных, сверлильных, резьбонарезных, шлифовальных и другого станочного оборудования, эксплуатирующегося в 1 – 2-х сменном режиме работы.
Фильтр надежен, прост в эксплуатации и эффективен. Миниатюрен и может встраиваться как в общезаводскую воздуховодную систему, так и работать как самостоятельный фильтр с собственным вентилятором.


Принцип фильтрации

Фильтрация загрязненного воздуха в Атмосфере-М происходит в два этапа:

1 Этап – поток воздуха поступает во всасывающий патрубок, подведенный к зоне резанья. При движении по патрубку и через фильтр воздух охлаждается, а также происходит многократное изменение направления потока. Благодаря этому происходит распределение жидкости по образующей, на которой расположены фильтры, выполняющие функцию статических фильтров. На данном этапе происходит отделение основной массы частиц охлаждающей эмульсии, поступающей в фильтр.

2 Этап – происходит осаждение и задержка всех механических частиц, содержащихся в захватываемом воздухе, а также соединение и продвижение к задней части фильтра частиц жидкости. Сконденсированная и собравшаяся в капли жидкость отводится через отверстие в корпусе.

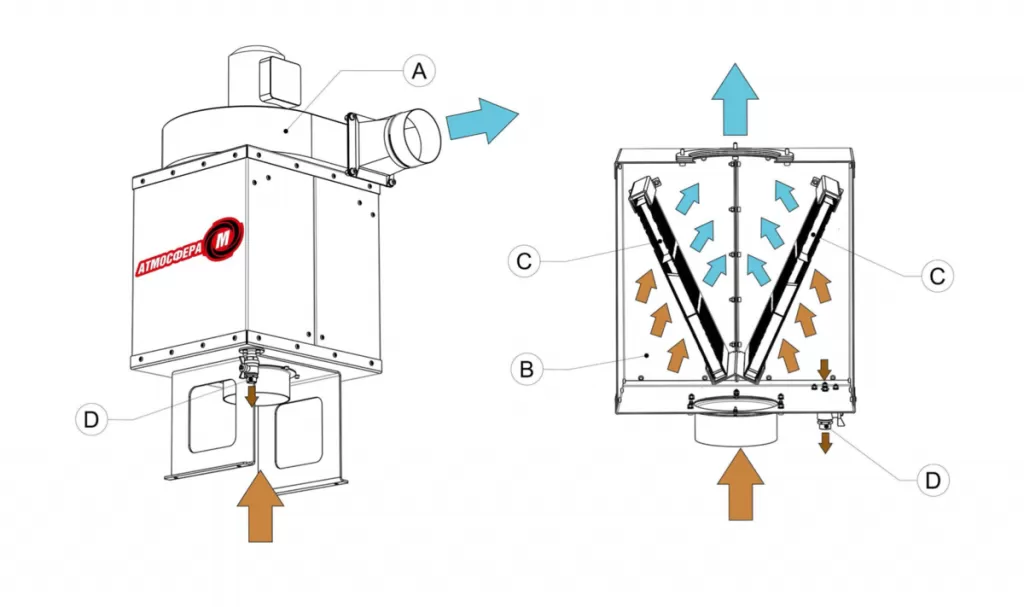

Принцип фильтрации вытяжки Атмосфера-М

Загрязненный воздух потоком, созданным установленной промышленной вентиляционной вытяжкой (А), поступает во внутреннюю полость корпуса (В), где проходит очистку через механические кассетные сменные фильтры (С). Стекающая с фильтров на дно корпуса эмульсия может быть удалена через кран в днище корпуса (D).


Замена и обслуживание фильтрующих кассет

Атмосфера-М оснащена обслуживаемыми фильтрами, разработанными в нашей компании. При этом фильтры не требуют ежедневной очистки. Частота их очищения зависит от используемых СОЖ и интенсивности работы станка. Промывка и очистка фильтрующих кассет должна осуществляться не реже чем 1 раз в семь дней. Замену фильтрующих кассет рекомендуется производить не реже чем раз в год.


Атмосфера-М подключается:

• Напрямую от сети
• Одновременное включение вместе с системой подачи СОЖ станка и таймером задержки отключения
• Включение по М-коду непосредственно из программы обработки

• Непосредственно на станок с ЧПУ при помощи кронштейна, который входит в комплект и уже установлен на фильтр
• На отдельно стоящую стойку рядом со станком
• На стену рядом со станком

•  Высокая эффективность очистки (> 95%)
•  Уменьшение вредных воздействий паров эмульсий на здоровье персонала
•  Устранение неблагоприятных воздействий эмульсий на работу оборудования
•   Высокая производительность и низкое потребление электроэнергии
•  Фильтры легко обслуживаются и меняются
•  Очистка возможна как водой, так и воздухом, или даже шлангом для подачи СОЖ
•  Простота монтажа и обслуживания
•  Компактный дизайн
•  Низкие эксплуатационные затраты
