Метчик UNC/UNF — это резьбонарезной инструмент для формирования внутренней дюймовой резьбы американского стандарта Unified National. Система UNC (Unified Coarse — крупный шаг) и UNF (Unified Fine — мелкий шаг) пришла на смену устаревшему стандарту Whitworth и сегодня является основной для крепёжных соединений в технике североамериканского происхождения: станки, автомобили, авиация, нефтегазовое оборудование, сельхозтехника. Любой импортный агрегат из США, Канады или стран, ориентированных на американские стандарты, содержит десятки и сотни соединений с резьбой UNC или UNF. Ремонт такого оборудования без соответствующего метчика превращается в поиск оригинального крепежа, который не всегда доступен. Комплект метчиков UNC/UNF решает проблему системно: вы нарезаете ответную резьбу под любой стандартный болт, купленный в любом магазине крепежа.
Назначение и виды метчиков UNC/UNF
Прямое назначение метчиков UNC/UNF — нарезание внутренней резьбы с углом профиля 60° и дюймовой системой шага, выраженной в числе витков на дюйм (TPI — Threads Per Inch). В отличие от метрической резьбы, где шаг задаётся в миллиметрах, здесь он обратно пропорционален числу ниток: чем больше TPI, тем мельче шаг. Стандарт UNC использует крупный шаг — он прочнее на срез по виткам, но хуже работает при вибрациях. UNF — мелкий шаг: больше витков на дюйм, выше сопротивление самоотвинчиванию и лучше подходит для тонкостенных деталей.
По исполнению метчики UNC/UNF делятся на несколько основных групп.
Ручные метчики. Слесарный инструмент с квадратным хвостовиком под вороток. Для UNC/UNF чаще всего поставляются поштучно: дюймовая резьба нарезается одним метчиком, поскольку стандарт не требует трёхномерной схемы. В ремонтных мастерских и при единичной подгонке — оптимальный выбор.
Машинные метчики. Инструмент для станков с ЧПУ и резьбонарезных патронов. Цилиндрический усиленный хвостовик, точная заборная геометрия, стабильная работа на оборотах, недоступных ручному инструменту. Машинные метчики UNC/UNF — стандарт для серийного производства крепёжных отверстий в деталях.
Машинно-ручные метчики. Универсальный формат с квадратом на хвостовике. Подходят и для станка, и для воротка. Наиболее востребованный тип для ремонтных цехов, где часть работы выполняется на оборудовании, а доводка — вручную.

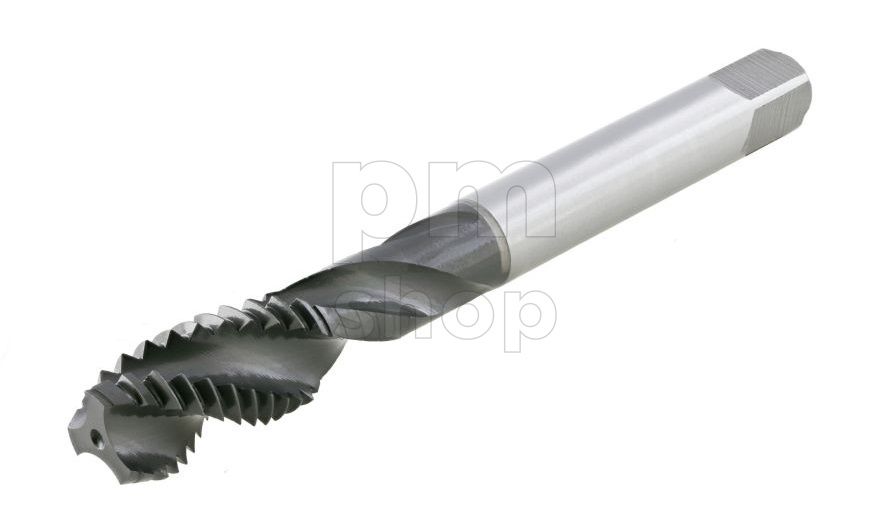

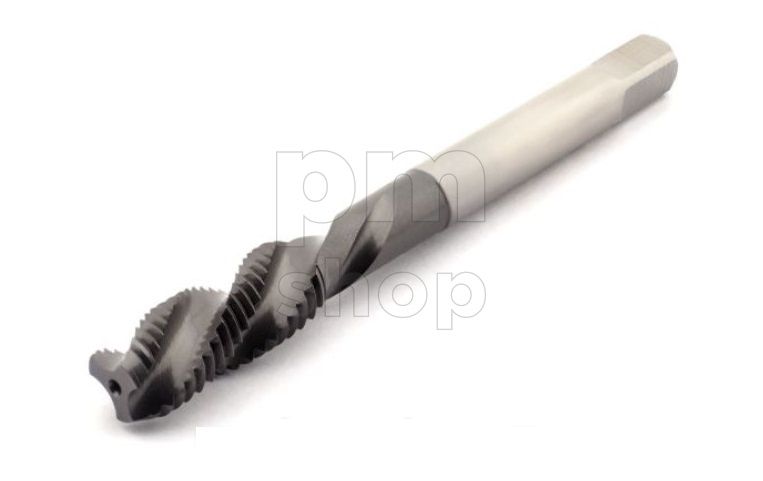

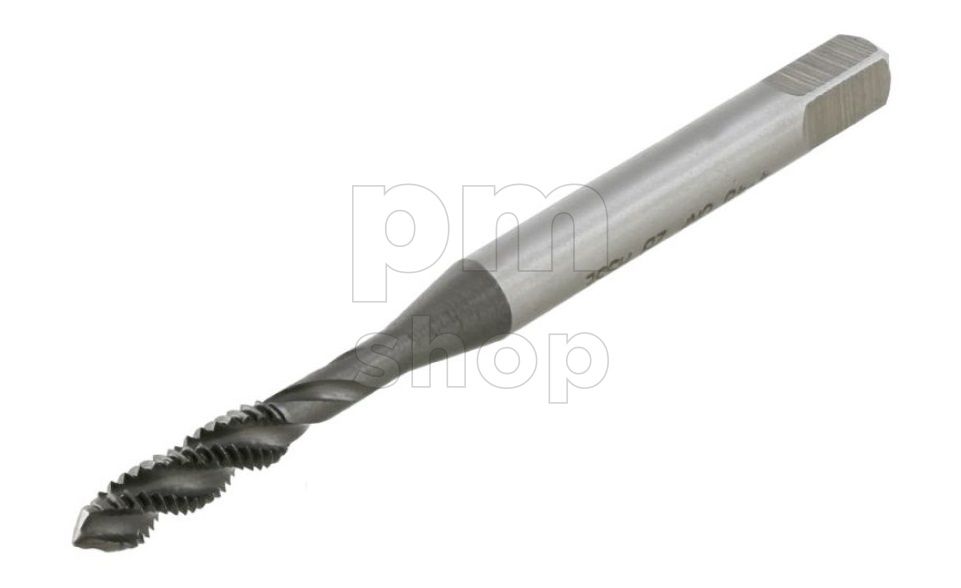

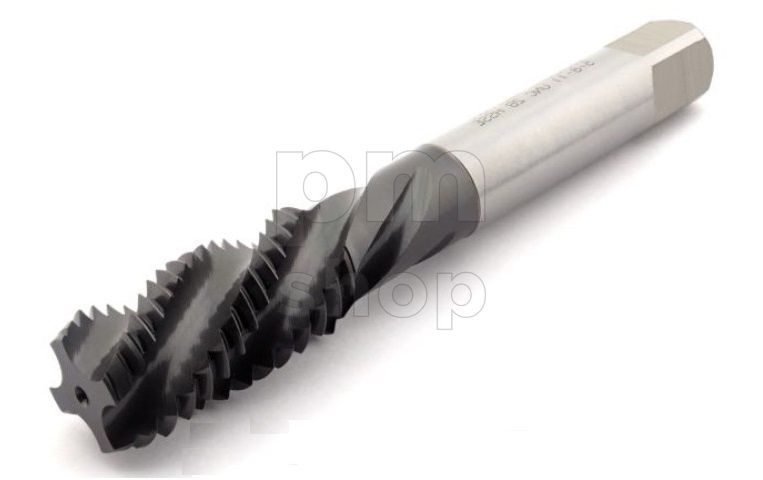

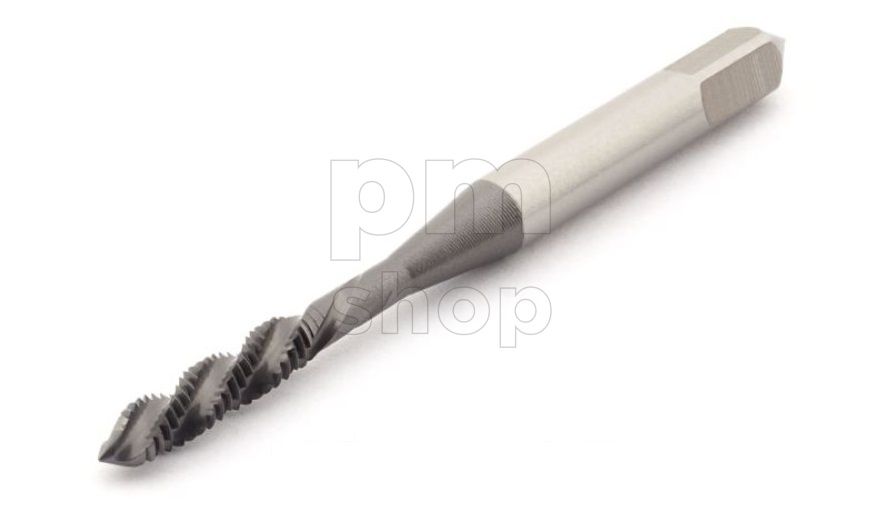

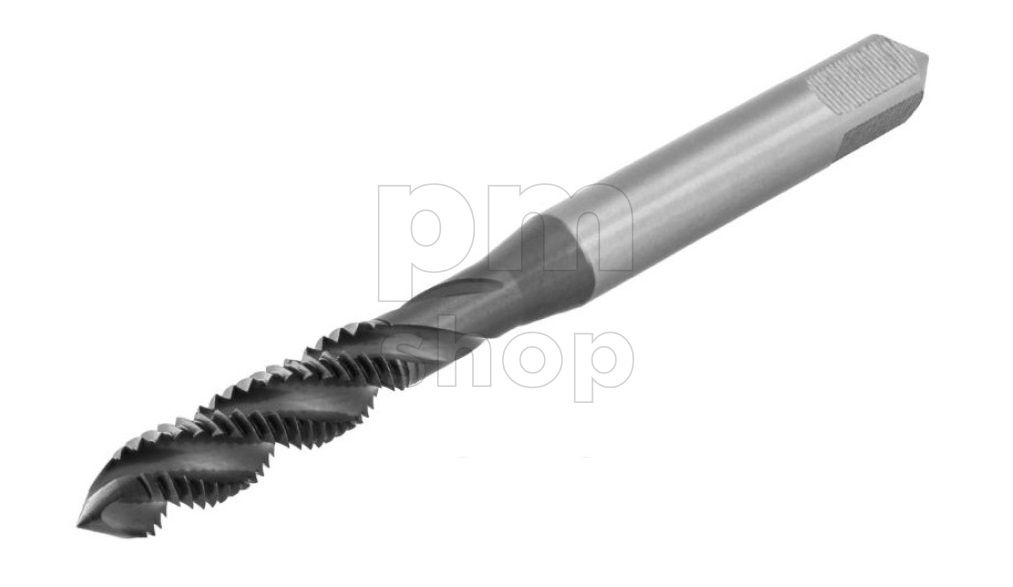

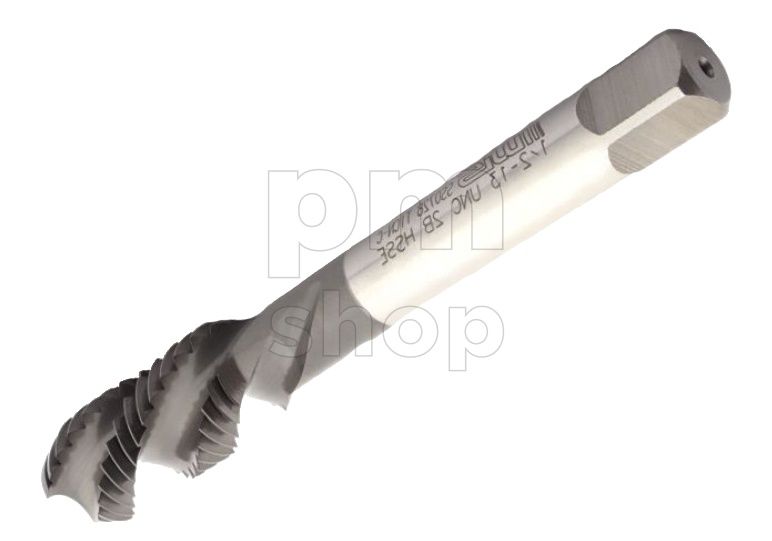

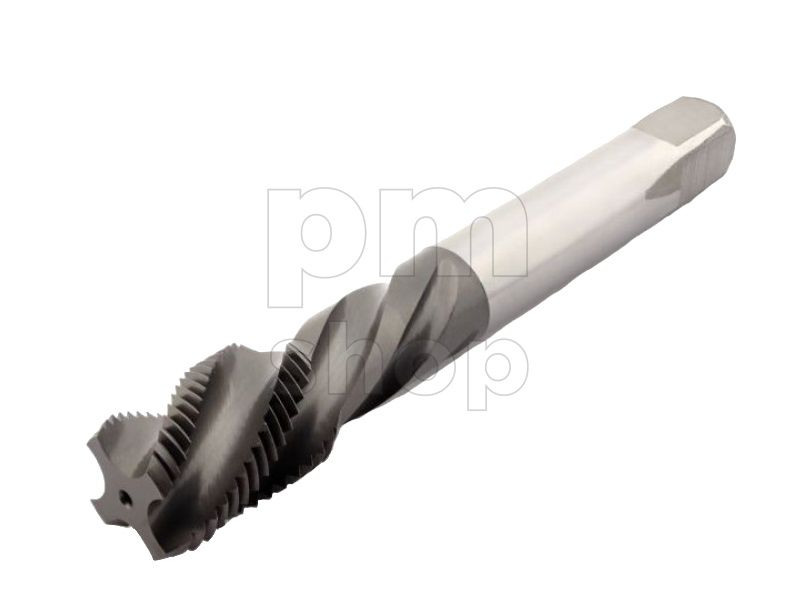

Метчики с винтовой канавкой. Разновидность для сложных условий: вязкие материалы, глухие отверстия, прерывистое резание. Винтовая канавка направляет стружку вверх или вперёд, стабилизируя процесс. Для UNF с его мелким шагом это особенно актуально: канавки узкие, и любое скопление стружки грозит поломкой.
Метчики для сквозных и глухих отверстий. Сквозные — с прямой канавкой, выводящей стружку вперёд. Глухие — со спиральной канавкой, поднимающей стружку вверх. Для UNC/UNF действует то же правило, что и для метрики: тип канавки определяется направлением выхода стружки.
Преимущество износостойкой рабочей поверхности у метчиков UNC/UNF не отличается от метрических аналогов, но есть нюанс: дюймовый инструмент в российских условиях часто покупается «по случаю» и хранится годами. Качественный HSS с покрытием TiN или TiCN не теряет геометрии при длительном хранении и готов к работе в любой момент. Покрытие защищает кромку от коррозии и микроповреждений, сохраняя остроту до первого использования. Для нержавеющих сталей выбирайте HSS-Co с покрытием — без кобальта инструмент быстро сдаётся под нагрузкой.
Как подобрать метчик UNC/UNF
Подбор метчика UNC/UNF начинается с идентификации резьбы на крепеже. Дюймовые резьбы внешне похожи на метрические, и работа «на глаз» здесь недопустима.
1. Определите стандарт: UNC или UNF. Посчитайте витки на дюйм (TPI) или измерьте шаг штангенциркулем. Крупный шаг — UNC, мелкий — UNF. Ошибка в выборе ведёт к несовместимости с крепежом и испорченной детали.
2. Номинальный диаметр. Обозначается в дюймах или номерах: #0, #1, #2 до #12 для малых диаметров, затем 1/4″, 5/16″, 3/8″, 1/2″ и далее. Малые номера имеют свои фактические диаметры, которые нужно уточнять по таблицам. Например, #10 — это примерно 0,190 дюйма (4,83 мм).
3. Число витков на дюйм (TPI). Каждый диаметр имеет стандартизированный шаг. Для 1/4″ UNC — 20 TPI, для 1/4″ UNF — 28 TPI. Более мелкий шаг у UNF означает большее число витков и более тонкую насечку. Проверяйте TPI по таблицам стандарта, а не по памяти: параметры фиксированы, но многочисленны.
4. Материал заготовки. Конструкционная сталь — HSS без покрытия или с TiN. Нержавеющая сталь — HSS-Co с TiN или TiCN. Чугун — HSS с TiCN. Алюминий, латунь — HSS без покрытия, полированная канавка. Вязкие сплавы требуют винтовую канавку и качественное покрытие.
5. Тип отверстия. Сквозное — прямая канавка, стружка выходит вперёд. Глухое — винтовая канавка, стружка выводится вверх. Для тонкостенных деталей выбирайте UNF: мелкий шаг даёт больше витков на толщину стенки.
6. Диаметр предварительного отверстия. Формула для дюймовых резьб аналогична метрической: диаметр сверла = номинал — шаг. Шаг вычисляется как 25,4 / TPI. Для точного результата используйте таблицы соответствия, которые прилагаются к каждому метчику в каталоге.
7. Комплектность. Поштучно или в наборах. Наборы UNC и UNF с диапазоном от 1/4″ до 3/4″ закрывают большинство ремонтных задач. Для редких размеров выгоднее покупать поштучно.
Купить метчики UNC/UNF в Санкт-Петербурге
Пром-Маркет — интернет-магазин инструмента и оснастки с опытом работы на рынке металлообработки свыше 15 лет. Метчики дюймовые UNC/UNF купить в каталоге prom-market.com можно в размерах от #0 до 1″ и выше, в исполнениях ручных, машинных и машинно-ручных, из HSS, HSS-Co и твёрдого сплава, с покрытиями TiN, TiCN и без покрытия. В наличии бренды PMshop, YAMAWA, Wilson и TLX. Более 40 000 позиций инструмента и оснастки, отгрузка со склада в Санкт-Петербурге, доставка по всей России, приём заказов круглосуточно.
Менеджеры помогут с подбором по диаметру, типу UNC или UNF и материалу заготовки. Если вам нужны метрические метчики, трубные NPT или цилиндрические G, ознакомьтесь с полным ассортиментом в разделе метчики.
Часто задаваемые вопросы
Чем UNC отличается от UNF?
UNC — крупный шаг (Coarse), UNF — мелкий шаг (Fine). Крупный шаг прочнее на срез, мелкий лучше держит вибрации и подходит для тонкостенных деталей. Выбор определяется стандартом крепежа.
Как определить, какая резьба передо мной: UNC или UNF?
Измерьте шаг резьбы. Крупный шаг указывает на UNC, мелкий — на UNF. Точные значения TPI сверяйте с таблицами стандарта: для каждого диаметра шаг фиксирован.
Можно ли нарезать UNC/UNF одним метчиком?
Да, дюймовая резьба нарезается одним метчиком. Наборы из нескольких номеров не требуются: стандарт Unified предполагает однопроходное нарезание для большинства материалов.
Какой диаметр сверла под UNC/UNF?

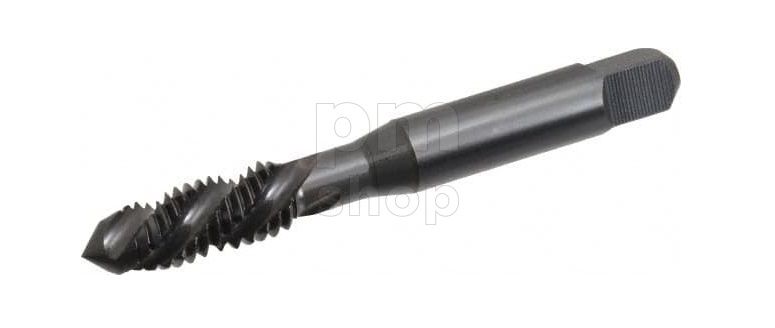

Формула: диаметр сверла = номинал — шаг (шаг = 25,4 / TPI). Для 1/4″-20 UNC: сверло = 6,35 — 1,27 = 5,08 мм (ближайшее 5,1 мм). Используйте точные таблицы для каждого размера.
Почему метчик UNC/UNF ломается на нержавейке?
Нержавеющая сталь вязкая и склонна к налипанию на кромку. Используйте HSS-Co с покрытием TiN или TiCN, винтовую канавку для вывода стружки и рекомендуемую смазку. Без этого инструмент перегружается и ломается.
