HardStone

Компания HARDSTONE является высокотехнологичным, современным предприятием с государственной поддержкой по производству твердосплавных режущих пластин и инструмента. Завод является одним из основных объектов индустриальной провинции Хунань, г. Чжучжоу. Завод имеет сертификат ISO 9001, подтверждающий систему менеджмента качества всего производственного процесса и является собственником интеллектуальных прав. Благодаря мощным вложениям капитала от Китайских инвестиционных компаний, на протяжении многих лет, производство было оснащено оборудованием и технологиями высокого уровня. Постоянное проведение исследовательских работ и привлечение квалифицированного персонала – все это гарантирует высокое качество выпускаемых изделий, что на сегодняшний день позволило фабрике достичь первоклассного уровня развития предприятия в Азии. Сегодня, продукция завода поставляется в Европу, Америку, Россию и в другие страны. Высококачественные режущие пластины и инструмент HARDSTONE нашли свое применение в таких отраслях: инструментальное производство, автомобилестроение, авиационно-космическая промышленность, железнодорожная промышленность, тяжелое машиностроение, энергетика и т.д.

Каталоги продукции HardStone

Режущий инструмент

2021

Инструмент для токарной и фрезерной обработки

2020

Продукция HardStone

Сортировать:

HardStone лучшая цена

Резьбовая пластина для нарезания резьбы Hardstone 16IRAG60

Пластина из твердого сплава неполного профиля с углом при вершине 60°

327 ₽

с НДС

HardStone бестселлер

Токарная пластина HardStone DNMG150604-BM

Предназначена для обработки нержавеющей стали

392 ₽

с НДС

Показатель	Значение
Наименование пластины	CNGA
Картинки вариации	350688
Материал пластины	керамика NAC200
Геометрия пластины	CN - ромб 80°
Толщина пластины, мм	4.76
Класс допуска \| габариты \| кромка \| толщина, мм	±0.025 \| ±0.025 \| ±0.13
Размер пластины, мм	12
Форма вершины режущей кромки, мм	cкругление R0.4
Диаметр крепежного отверстия пластины, мм	5.16
Диаметр вписанной окружности пластины - IC, мм	12.7
Назначение пластины	для чистовой и получистовой обработки закаленных сталей
Особенности материала пластины	оксидно-карбидный керамический сплав (Al2O3 + TiCN)
Материал обработки	чугун, закаленная сталь
Исполнение кромки	для получистовой обработки
Задний угол	0°

Показатель	Значение
Наименование пластины	VCGW
Материал пластины	кубический нитрид бора (PCBN) NB150
Геометрия пластины	VC - ромб 35°
Стружколом: тип обработки	чистовая
Толщина пластины, мм	3.18
Класс допуска \| габариты \| кромка \| толщина, мм	±0.025 \| ±0.025 \| ±0.13
Размер пластины, мм	11
Форма вершины режущей кромки, мм	cкругление R0.4
Диаметр крепежного отверстия пластины, мм	2.8
Диаметр вписанной окружности пластины - IC, мм	6.35
Назначение пластины	для чистовой и получистовой обработки закаленных сталей
Особенности материала пластины	усиленная кромка (вставка из PCBN на твердосплавной подложке)
Материал обработки	закаленная сталь
Задний угол	7°

Показатель	Значение
Картинки вариации	349819
Материал пластины	керамика NSN400
Геометрия пластины	SN - квадрат 90°
Толщина пластины, мм	4.76
Класс допуска \| габариты \| кромка \| толщина, мм	±0.025 \| ±0.025 \| ±0.13
Размер пластины, мм	12
Форма вершины режущей кромки, мм	cкругление R1.2
Диаметр вписанной окружности пластины - IC, мм	12.7
Назначение пластины	для получистовой обработки чугуна
Особенности материала пластины	нитридный керамический сплав (Si3N4)
Исполнение кромки	для получистовой и черновой обработки

Показатель	Значение
Картинки вариации	349379
Материал пластины	твердый сплав JP5120
Покрытие пластины	CVD
Геометрия пластины	DN - ромб 55°
Стружколом: тип обработки	получистовая
Толщина пластины, мм	3.97
Класс допуска \| габариты \| кромка \| толщина, мм	±0.05~0.15 \| ±0.08~0.2 \| ±0.13
Размер пластины, мм	11
Форма вершины режущей кромки, мм	cкругление R0.4
Диаметр крепежного отверстия пластины, мм	2.8
Диаметр вписанной окружности пластины - IC, мм	9.525
Назначение пластины	для обработки черных металлов (C20)
Особенности материала пластины	твердый сплав универсального применения

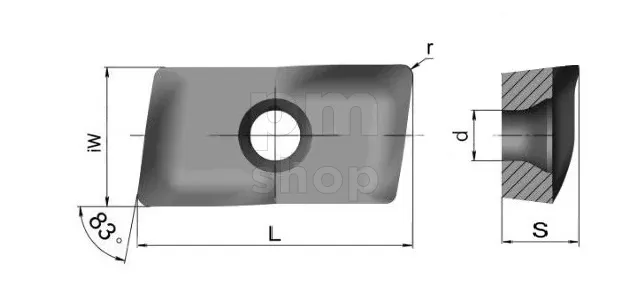

Показатель	Значение
Картинки вариации	359908
Материал пластины	твердый сплав JP5520
Покрытие пластины	PVD
Геометрия пластины	параллелограмм 85°
Толщина пластины, мм	3.5
Класс допуска \| габариты \| кромка \| толщина, мм	±0.05~0.15 \| ±0.08~0.2 \| ±0.13
Размер пластины, мм	11
Форма вершины режущей кромки, мм	cкругление R0.8
Диаметр крепежного отверстия пластины, мм	2.8
Особенности материала пластины	твердый сплав для обработки материалов группы P20 (сталь) и M20 (нержавеющая сталь)

Показатель	Значение
Наличие	В наличии
B1, мм	50
B4, мм	30.5
Крепление DIN69880	VDI50
D1, мм	50
B2, мм	26
B3, мм	55
H1, мм	32/25
H2, мм	35
H3, мм	60
L1, мм	60
L2, мм	85

Показатель	Значение
Принцип зажима пластины	прижим пластины винтом
Геометрия пластины для державки	T – треугольник (60°)
Главный угол в плане	91°
Задний угол пластины	7°
Ориентация резца	правый
Сечение хвостовика, мм	20x20
Длина резца, мм	125
Размер пластины (длина грани), мм	16
Устанавливаемая пластина	TC..T 16T3..
Наличие	Под заказ

Показатель	Значение
Картинки вариации	375546
Материал пластины	твердый сплав JP5125
Покрытие пластины	PVD
Шаг резьбы, мм	1.0
Толщина пластины, мм	3.65
Размер пластины, мм	16
Радиус при вершине пластины - RE, мм	0.07
Диаметр крепежного отверстия пластины, мм	4
Диаметр вписанной окружности пластины - IC, мм	9.525
Тип резьбы пластины	внутренняя
Назначение пластины	пластина с полным профилем для нарезания метрической резьбы (M)
Особенности материала пластины	твердый сплав универсального применения для обработки черных металлов (C25)
Материал обработки	для обработки черных металлов - C25

Показатель	Значение
Принцип зажима пластины	прижим сверху
Геометрия пластины для державки	T – треугольник (60°)
Главный угол в плане	105°
Задний угол пластины	0°
Ориентация резца	правый
Сечение хвостовика, мм	32x32
Длина резца, мм	170
Размер пластины (длина грани), мм	22
Устанавливаемая пластина	TN.. 2204..
Наличие	В наличии

Показатель	Значение
Минимальный диаметр расточки, мм	50
Угол поворота режущей кромки державки	4°
Конструкция корпуса державки	стальной корпус
Диаметр хвостовика державки, мм	40
Принцип зажима пластины	прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей
Геометрия пластины для державки	C – ромб (80°)
Главный угол в плане	95°
Задний угол пластины	7°
Ориентация резца	левый
Длина резца, мм	300
Размер пластины (длина грани), мм	12
Устанавливаемая пластина	CC..1204
Наличие	Ожидается поступление

Показатель	Значение
Диаметр зажима, мм	3x2.25 - 22.4x18
Длина цанги, мм	46
Стандарт цанги	ER40
Диаметр торца цанги, мм	40

Показатель	Значение
Резьба	M2.5x0.45
Длина метчика, мм	46
Длина заборной части, мм	3P
Длина канавки, включающая выход, мм	8.1
Длина рабочей части, мм	4
Длина рабочей части + длина шейки, мм	14
Длина хвостовика метчика, мм	29
Диаметр хвостовика метчика, мм	3
Размер стороны квадрата, мм	2.5
Длина квадрата, мм	5
Количество канавок	2
Класс точности	P2
Исполнение метчика	1
Стандарт инструмента	DIN 371
Подача СОЖ	без подвода СОЖ
Материал метчика	HSS - быстрорежущая сталь
Покрытие	NI - азотирование
Тип резьбы	M (Метрическая)

Показатель	Значение
Диаметр, мм	5
Общая длина, мм	57
Длина рабочей части, мм	13
Диаметр хвостовика, мм	5
Материал инструмента	твёрдый сплав
Покрытие	TiAlN
Назначение	сталь, нержавеющая сталь, чугун
Количество зубов	4
HRC обработки	до 55°
Cx45, мм	0.2
Угол наклона спирали	35°
Тип хвостовика	цилиндрический h6
Передний угол по периметру	5°

Показатель	Значение
Диаметр, мм	7.95
Общая длина, мм	64
Длина рабочей части, мм	28.9
Диаметр хвостовика, мм	8
Материал инструмента	твёрдый сплав
Покрытие	DK110
Назначение	цветные металлы
Количество зубов	4
Тип хвостовика	цилиндрический

Показатель	Значение
Картинки вариации	349663
Материал пластины	твердый сплав JC8025
Покрытие пластины	CVD
Геометрия пластины	DN - ромб 55°
Стружколом: тип обработки	черновая
Толщина пластины, мм	6.35
Класс допуска \| габариты \| кромка \| толщина, мм	±0.05~0.15 \| ±0.08~0.2 \| ±0.13
Размер пластины, мм	15
Форма вершины режущей кромки, мм	cкругление R1.2
Диаметр вписанной окружности пластины - IC, мм	12.7
Назначение пластины	подходит для основного применения при обработке сталей ISO P даже при прерывистом резании
Особенности материала пластины	основа из твердого сплава с высокой ударопрочностью MT-CVD (TiCN+Al2O3+TiN) покрытие

Показатель	Значение
Картинки вариации	349076
Материал пластины	твердый сплав JC8035
Покрытие пластины	CVD
Геометрия пластины	CN - ромб 80°
Стружколом: тип обработки	черновая
Толщина пластины, мм	4.76
Класс допуска \| габариты \| кромка \| толщина, мм	±0.05~0.15 \| ±0.08~0.2 \| ±0.13
Размер пластины, мм	12
Форма вершины режущей кромки, мм	cкругление R1.2
Диаметр крепежного отверстия пластины, мм	5.16
Диаметр вписанной окружности пластины - IC, мм	12.7
Назначение пластины	черновая обработка для работ в неблагоприятных условиях
Особенности материала пластины	твердый сплав для обработки материалов группы P35 (сталь, стальное литье)
Материал обработки	сталь
Задний угол	0°
