Показатель | Значение |
---|---|
А, мм | 15 |
D, мм | 13 |
Резьба цанги, мм | M9x1 LH |
Длина цанги, мм | 60 |
Показатель | Значение |
---|---|
Принцип зажима пластины | прижим клин-прихватом сверху |
Геометрия пластины для державки | V – ромб (35°) |
Главный угол в плане | 93° |
Задний угол пластины | 0° |
Ориентация резца | левый |
Сечение хвостовика, мм | 32x32 |
Длина резца, мм | 170 |
Размер пластины (длина грани), мм | 16 |
Устанавливаемая пластина | VN.. 1604.. |
Показатель | Значение |
---|---|
Диаметр, мм | 63 |
Диаметр хвостовика, мм | 50 |
Количество зубов | 4 |
Совместимая пластина | RCKT1204MO-DR.. |
Количество пластин | 4 |
Высота корпуса, мм | 50 |
Вес, кг | 0.7 |
Макс. глубина резания, мм | 6 |
Диаметр посадочного отверстия, мм | 22 |
Наличие | В наличии |
Главный угол в плане | R(Круглая пластина) |
Показатель | Значение |
---|---|
Вылет, мм | 110 |
Внешний диаметр, мм | 53 |
Конус | BT40 |
Примечание | вставка для метчиков Annway ATC822 |
Показатель | Значение |
---|---|
Картинки вариации | 349499 |
Материал пластины | кермет JU4015 |
Покрытие пластины | без покрытия |

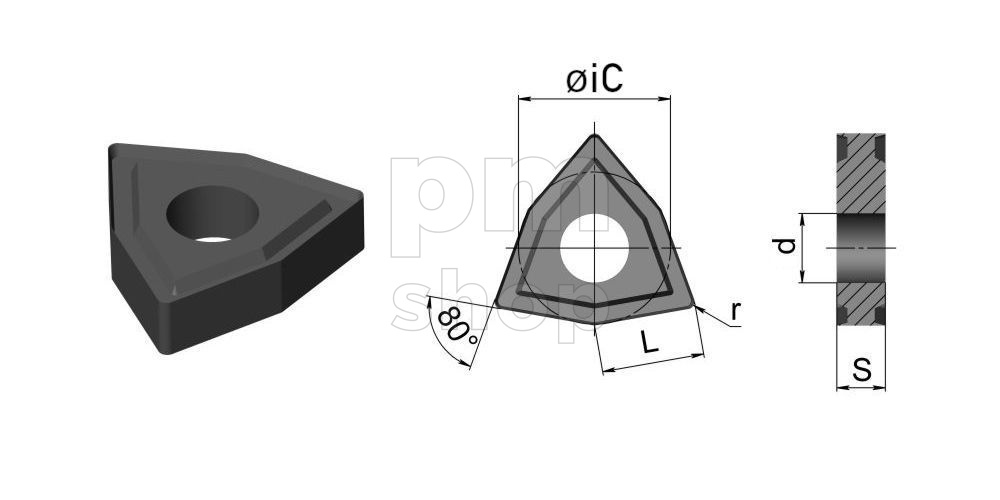

Геометрия пластины | WN - ломаный треугольник 80° |
Стружколом: тип обработки | получистовая |
Толщина пластины, мм | 4.76 |
Класс допуска | габариты | кромка | толщина, мм | ±0.05~0.15 | ±0.08~0.2 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 8 |
Форма вершины режущей кромки, мм | cкругление R0.4 |
Диаметр крепежного отверстия пластины - D1, мм | 5.16 |
Диаметр вписанной окружности пластины - IC, мм | 12.7 |
Назначение пластины | чистовые и получистовые операции по ISO P, M и K |
Особенности материала пластины | не покрытый керамометаллический сплав с хорошей износостойкостью, отличная шероховатость поверхности |
Показатель | Значение |
---|---|
Измерительное усилие | 0,13 ± 15% |
Повторяемость измерений, мм | ±0.005 (0.002”) |
Точность измерений, мм | ±0.01 (0.005”) |
Показатель | Значение |
---|---|
Картинки вариации | 350517 |
Материал пластины | твердый сплав JP9525 |
Покрытие пластины | PVD |
Геометрия пластины | параллелограмм 85° |
Толщина пластины, мм | 4.76 |
Класс допуска | габариты | кромка | толщина, мм | ±0.05~0.15 | ±0.013 | ±0.025 |
Размер пластины (длина грани с округлением к меньшему), мм | 16 |
Форма вершины режущей кромки, мм | острая кромка, главный угол в плане 90°, задний угол на фаске 15° |
Назначение пластины | получистовая обработка, незначительное прерывистое резание |
Особенности материала пластины | твердый сплав для обработки материалов группы M25 (нержавеющие стали) |
Показатель | Значение |
---|---|
Диаметр, мм | 12 |
Общая длина, мм | 130 |
Диаметр хвостовика, мм | 12 |
Количество зубов | 1 |
Совместимая пластина | APMT1135PDER.. |
Количество пластин | 1 |
Максимальная глубина фрезерования, мм | 30 |
Макс. глубина резания, мм | 9 |
Тип хвостовика | цилиндрический |
Главный угол в плане | 90° |
Показатель | Значение |
---|---|
Диаметр, мм | 80 |
Диаметр хвостовика, мм | 60 |
Количество зубов | 6 |
Совместимая пластина | RPMT1204MO.. |
Количество пластин | 6 |
Высота корпуса, мм | 50 |
Вес, кг | 1.2 |
Макс. глубина резания, мм | 6 |
Диаметр посадочного отверстия, мм | 27 |
Наличие | В наличии |
Главный угол в плане | R(Круглая пластина) |
Показатель | Значение |
---|---|
Габариты, см | 50×30×25 |
Передача сигнала | индикаторный сигнал |
Предназначение | токарный станок, фрезерный станок |
Степень защиты | IP68 |
Направление измерений | ±X, ±Y, +Z |
Вес, кг | 5 |
Усилие срабатывани по оси Z, г | 1000 |
Объект контроля | деталь |
Показатель | Значение |
---|---|
Вылет, мм | 300 |
Конус | BT40 |
Диаметр оправки, мм | 48 |
Посадочный диаметр инструмента, мм | 22 |
Показатель | Значение |
---|---|
Диапазон измерения, мм | 0-12.5 |
Цена деления, мм | 0.001 |
Показатель | Значение |
---|---|
Картинки вариации | 312536 |
Тип оснастки | блок приводной осевой цанговый |
Хвостовик | D (DIN 69880) - 30 мм |
Крепление инструмента | ER25 (430E) |
Заж. инструмент | 2-16 |
Вылет до инструмента, мм | 80.66 |
Зацепление | DIN 1809 |
Показатель | Значение |
---|---|
Диапазон измерения, мм | 0-150 |
Цена деления, мм | 0.01 |
Показатель | Значение |
---|---|
Резьба | 5/8-18 |
Длина метчика, мм | 102 |
Длина рабочей части, мм | 20 |
Диаметр хвостовика метчика, мм | 12.5 |
Класс точности | 2 |
Материал метчика | HSSE - быстрорежущая сталь с содержанием кобальта |
Посадочный размер квадрата, мм | 10 |
Глубина резьбы не более, мм | 32 |
Покрытие | TiCN-C |
Тип резьбы | UNF (Унифицированная мелкая) |
Посадочный размер цанги ER-G | 12.5х10 |
Поле допуска | 6H |
Показатель | Значение |
---|---|
Диаметр, мм | 20 |
Общая длина, мм | 104 |
Длина рабочей части, мм | 38 |
Диаметр хвостовика, мм | 20 |
Материал инструмента | твёрдый сплав |
Покрытие | PV200 |
Назначение | сталь, нержавеющая сталь, чугун, цветные металлы, титановые и жаропрочные сплавы |
Количество зубов | 3 |
HRC обработки | до 45° |
Угол наклона спирали | 45° |
Тип хвостовика | Weldon |
Допуск | 0/-0.030 |
Показатель | Значение |
---|---|
Принцип зажима пластины | прижим сверху |
Геометрия пластины для державки | T – треугольник (60°) |
Главный угол в плане | 93° |
Задний угол пластины | 0° |
Ориентация резца | правый |
Сечение хвостовика, мм | 32x32 |
Длина резца, мм | 170 |
Размер пластины (длина грани), мм | 22 |
Устанавливаемая пластина | TN.. 2204.. |
Показатель | Значение |
---|---|
Резьба | M12x1.5 |
Длина метчика, мм | 110 |
Длина заборной части, мм | 2.5P |
Длина канавки, включающая выход, мм | 26 |
Длина рабочей части + длина шейки, мм | 44 |
Длина хвостовика метчика, мм | 57 |
Диаметр хвостовика метчика, мм | 12 |
Размер стороны квадрата, мм | 9 |
Длина квадрата, мм | 12 |
Количество канавок | 3 |
Класс точности | ISO2 |
Исполнение метчика | 1 |
Подача СОЖ | с подачей СОЖ |
Материал метчика | HSS-Со - быстрорежущая сталь с содержанием кобальта |
Покрытие | TiCN |
Тип резьбы | M (Метрическая) |
