Токарный канавочный резец предназначен для отрезки и обработки канавок
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
150 |
| Тип ключа |
T15 |
| Устанавливаемая пластина |
THC42R.. |
| øDmax, мм |
23 |
| Крепежные винты, мм |
L60M4x10 |
Токарный канавочный резец предназначен для наружной отрезки и обработки канавок
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
12x12 |
| Длина резца, мм |
150 |
| L1, мм |
- |
| Тип ключа |
T15 |
| Устанавливаемая пластина |
TKF12R.., TKFB12R.., TKFT12R |
| øDmax, мм |
12 |
| Крепежные винты, мм |
L60M4x10 |
Токарный канавочный резец предназначен для наружной отрезки и обработки канавок
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
16x16 |
| Длина резца, мм |
150 |
| L1, мм |
- |
| Тип ключа |
T15 |
| Устанавливаемая пластина |
TKF12R.., TKFB12R.., TKFT12R |
| øDmax, мм |
12 |
| Крепежные винты, мм |
L60M4x10 |
Токарный канавочный резец предназначен для наружной отрезки и обработки канавок
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
10x10 |
| Длина резца, мм |
125 |
| L1, мм |
15 |
| Тип ключа |
T15 |
| Устанавливаемая пластина |
TKF12R.., TKFB12R.., TKFT12R |
| øDmax, мм |
12 |
| Крепежные винты, мм |
L60M4x10 |
Токарный канавочный резец предназначен для отрезки и обработки канавок
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
150 |
| Тип ключа |
T15 |
| Устанавливаемая пластина |
THC42L.. |
| øDmax, мм |
23 |
| Крепежные винты, мм |
L60M4x10 |
Токарный канавочный резец предназначен для внутренней обработки канавок и точения профиля
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
16x16 |
| Длина резца, мм |
170 |
| D, мм |
16 |
| F, мм |
9 |
| h, мм |
15 |
| L1, мм |
36 |
| Тип ключа |
T8 |
| Устанавливаемая пластина |
GEL..-C, GEL..-CR |
| øDmax, мм |
12 |
| Крепежные винты, мм |
L60M2.5x6 |

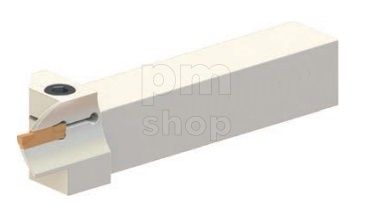

Токарный канавочный резец предназначен для обработки наружных канавок на торце.
| Показатель |
Значение |
| D1, мм |
10 |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Длина резца, мм |
100 |
| D, мм |
12 |
| F, мм |
5.2 |
| L1, мм |
32 |
| Тип ключа |
T10 |
| Устанавливаемая пластина |
SPDR..DM10 |
| øDmax, мм |
40 |
| øDmin, мм |
8 |
| Крепежные винты, мм |
L60M3x8 |
Токарный канавочный резец предназначен для обработки наружных канавок на торце.
| Показатель |
Значение |
| D1, мм |
10 |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Длина резца, мм |
125 |
| D, мм |
16 |
| F, мм |
5.2 |
| L1, мм |
36 |
| Тип ключа |
T10 |
| Устанавливаемая пластина |
SPDR..DM10 |
| øDmax, мм |
40 |
| øDmin, мм |
8 |
| Крепежные винты, мм |
L60M3x8 |
Токарный канавочный резец предназначен для обработки наружных канавок на торце.
| Показатель |
Значение |
| D1, мм |
10 |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Длина резца, мм |
150 |
| D, мм |
20 |
| F, мм |
5.2 |
| L1, мм |
42 |
| Тип ключа |
T10 |
| Устанавливаемая пластина |
SPDR..DM10 |
| øDmax, мм |
40 |
| øDmin, мм |
8 |
| Крепежные винты, мм |
L60M3x8 |

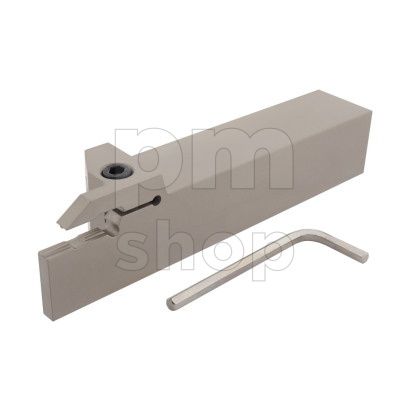

Токарный канавочный резец предназначен для отрезки и обработки канавок
| Показатель |
Значение |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
150 |
| Максимальная глубина точения, мм |
18 |
| Устанавливаемая пластина |
M..MN300.. |
| Ширина пластины, мм |
3 |
| Наличие |
В наличии |
Токарный канавочный резец предназначен для внутренней обработки канавок и точения профиля
| Показатель |
Значение |
| D1, мм |
19 |
| Диаметр хвостовика державки, мм |
20 |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Длина резца, мм |
125 |
| F, мм |
10.3 |
| h, мм |
19 |
| Тип ключа |
T15 |
| Устанавливаемая пластина |
GEL..-DM..-E |
| Крепежные винты, мм |
L60M4х8.5 |
Токарный канавочный резец предназначен для внутренней обработки канавок и точения профиля
| Показатель |
Значение |
| D1, мм |
24 |
| Диаметр хвостовика державки, мм |
25 |
| Принцип зажима пластины |
прижим пластины винтом |
| Ориентация резца |
правый |
| Длина резца, мм |
150 |
| F, мм |
12.8 |
| h, мм |
24 |
| Тип ключа |
T15 |
| Устанавливаемая пластина |
GEL..-DM..-E |
| Крепежные винты, мм |
L60M4х8.5 |
Токарный канавочный резец предназначен для обработки канавок на торце детали
| Показатель |
Значение |
| Геометрия пластины для державки |
MG |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
150 |
| Максимальная глубина точения, мм |
17 |
| Устанавливаемая пластина |
ZTFD0303-MG |
| øDmax, мм |
66 |
| øDmin, мм |
48 |
| Ширина пластины, мм |
3 |
| Наличие |
Под заказ |
Державка для отрезки и обработки канавок для пластин TS
| Показатель |
Значение |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
20 |
| Ширина пластины, мм |
3.1 |
Применение токарных державок позволяет протачивать наружные, внутренние и торцевые канавки. Благодаря возможности замены рабочих твердосплавных пластин, такой инструмент существенно расширяет диапазон выполняемых операций и повышает качество металлообработки.
Несмотря на то, что цена такого инструмента выше, чем у монолитных аналогов с напайкой, канавочные отрезные токарные державки со сменными твердосплавными пластинами служат в десятки раз дольше и позволяют заметно снизить затраты на производство.
Рабочие части в таком инструменте легко и быстро заменяются по мере износа или для перехода к другим операциям. Мы предлагаем широкий ассортимент державок и другого инструмента для металлообработки по выгодным ценам. Все инструменты проходят у нас дополнительное тестирование, что позволяет соблюдать высокие стандарты качества.
Выбрать и заказать нужный инструмент можно как на нашем сайте, так и позвонив по одному из наших телефонов.
