Отрезное лезвие предназначается для установки сменных пластин и применяется для отрезки, а также обработки наружных канавок
| Показатель |
Значение |
| Высота лезвия H, мм |
26 |
| h, мм |
21.6 |
| Устанавливаемая пластина |
SP, ZQMX |
| Ширина пластины, мм |
5.2 |
| L, мм |
110 |
Отрезное лезвие предназначается для установки сменных пластин и применяется для отрезки, а также обработки наружных канавок
| Показатель |
Значение |
| Высота лезвия H, мм |
32 |
| h, мм |
25 |
| Устанавливаемая пластина |
SP, ZQMX |
| Ширина пластины, мм |
5.2 |
| L, мм |
150 |

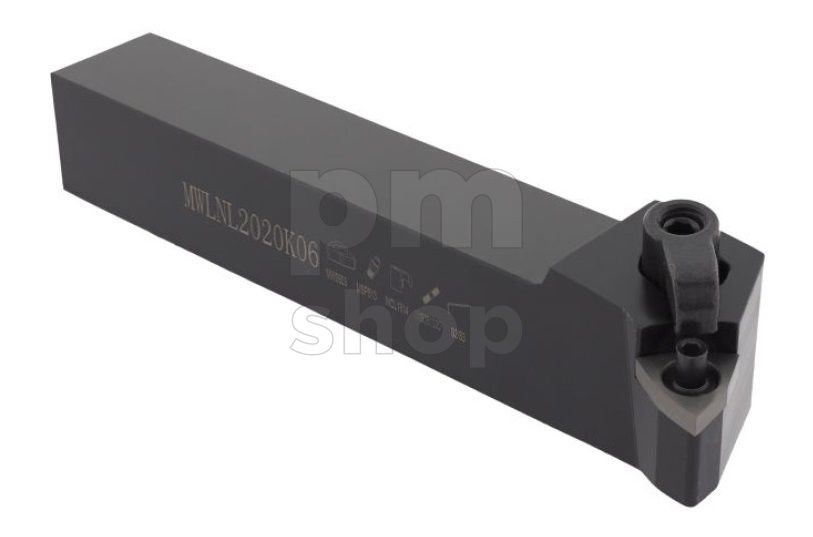

Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
W – шестигранник (80°) |
| Главный угол в плане |
90° |
| Задний угол пластины |
7° |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
20x20 |
| Длина резца, мм |
125 |
| Размер пластины (длина грани), мм |
8 |
| Устанавливаемая пластина |
WC..X 0804.. |
| Наличие |
В наличии |
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
D – ромб (55°) |
| Главный угол в плане |
62.5° |
| Задний угол пластины |
7° |
| Ориентация резца |
N (нейтральное) |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
150 |
| Размер пластины (длина грани), мм |
11 |
| Устанавливаемая пластина |
DC..T 11T3.. |
| Наличие |
Ожидается поступление |

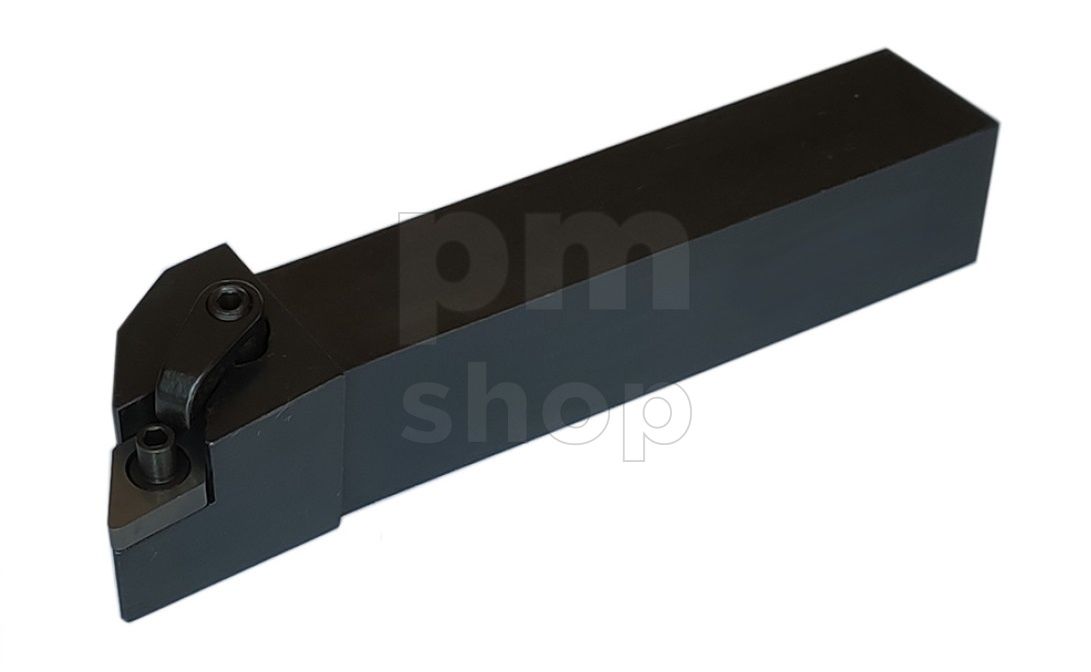

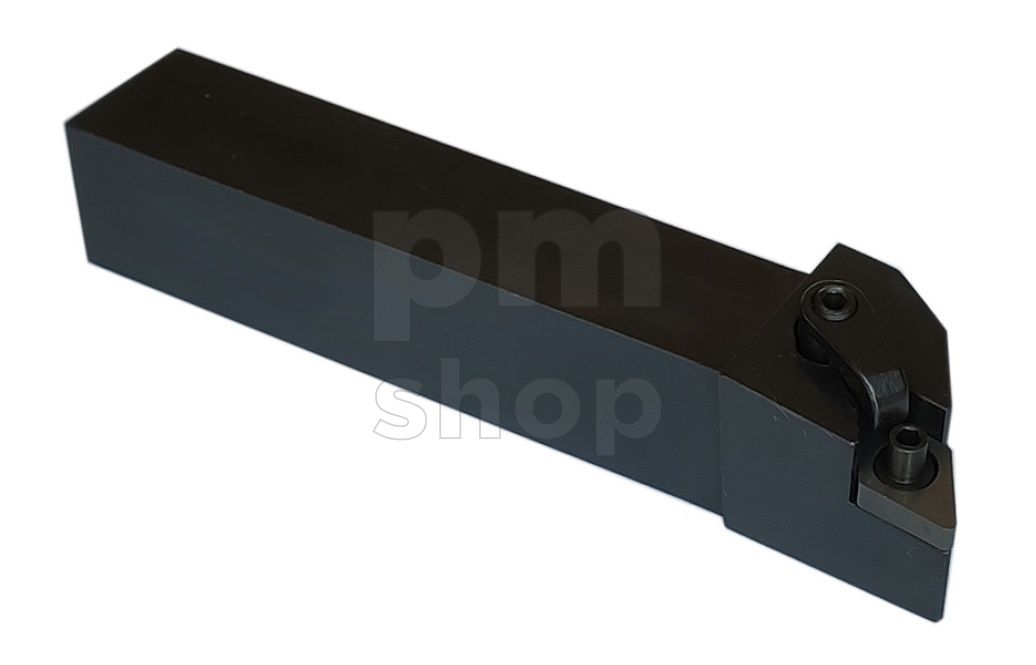

Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
T – треугольник (60°) |
| Главный угол в плане |
91° |
| Задний угол пластины |
7° |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
150 |
| Размер пластины (длина грани), мм |
16 |
| Устанавливаемая пластина |
TC..T 16T3.. |
| Наличие |
В наличии |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
T – треугольник (60°) |
| Главный угол в плане |
91° |
| Задний угол пластины |
7° |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
150 |
| Размер пластины (длина грани), мм |
16 |
| Устанавливаемая пластина |
TC..T 16T3.. |
| Наличие |
В наличии |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
V – ромб (35°) |
| Главный угол в плане |
93° |
| Задний угол пластины |
7° |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
16 |
| Устанавливаемая пластина |
VC..T 1604.. |
| Наличие |
В наличии |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
W – шестигранник (80°) |
| Главный угол в плане |
90° |
| Задний угол пластины |
7° |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
20x20 |
| Длина резца, мм |
125 |
| Размер пластины (длина грани), мм |
8 |
| Устанавливаемая пластина |
WC..X 0804.. |
| Наличие |
В наличии |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
V – ромб (35°) |
| Главный угол в плане |
72.5° |
| Задний угол пластины |
5° |
| Ориентация резца |
N (нейтральное) |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
16 |
| Устанавливаемая пластина |
VB..T 1604.. |
| Наличие |
Ожидается поступление |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
V – ромб (35°) |
| Главный угол в плане |
93° |
| Задний угол пластины |
5° |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
16 |
| Устанавливаемая пластина |
VB..T 1604.. |
| Наличие |
В наличии |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
S - квадрат |
| Главный угол в плане |
45° |
| Задний угол пластины |
7° |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
12 |
| Устанавливаемая пластина |
SC..1204 |
| Наличие |
В наличии |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
S - квадрат |
| Главный угол в плане |
45° |
| Задний угол пластины |
7° |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
12 |
| Устанавливаемая пластина |
SC..1204 |
| Наличие |
В наличии |

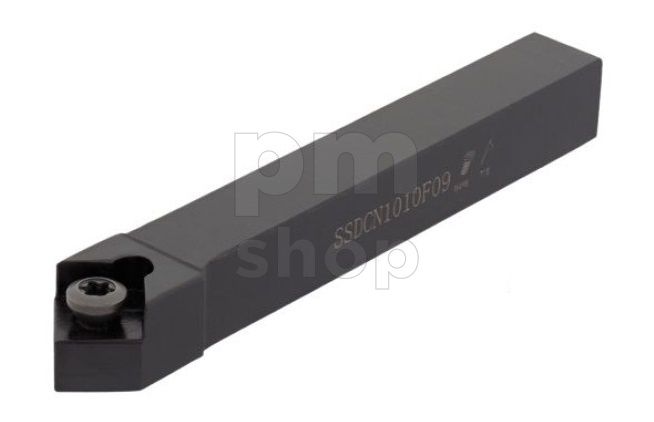

Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
S - квадрат |
| Главный угол в плане |
75° |
| Задний угол пластины |
7° |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
25х25 |
| Длина резца, мм |
150 |
| Размер пластины (длина грани), мм |
12 |
| Устанавливаемая пластина |
SC..1204 |
| Наличие |
В наличии |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
S - квадрат |
| Главный угол в плане |
75° |
| Задний угол пластины |
7° |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
16x16 |
| Длина резца, мм |
100 |
| Размер пластины (длина грани), мм |
9 |
| Устанавливаемая пластина |
SC..09T3 |
| Наличие |
В наличии |
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
D – ромб (55°) |
| Главный угол в плане |
90° |
| Задний угол пластины |
7° |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
12x12 |
| Длина резца, мм |
80 |
| Размер пластины (длина грани), мм |
11 |
| Устанавливаемая пластина |
DC..T 11T3.. |
| Наличие |
Под заказ |

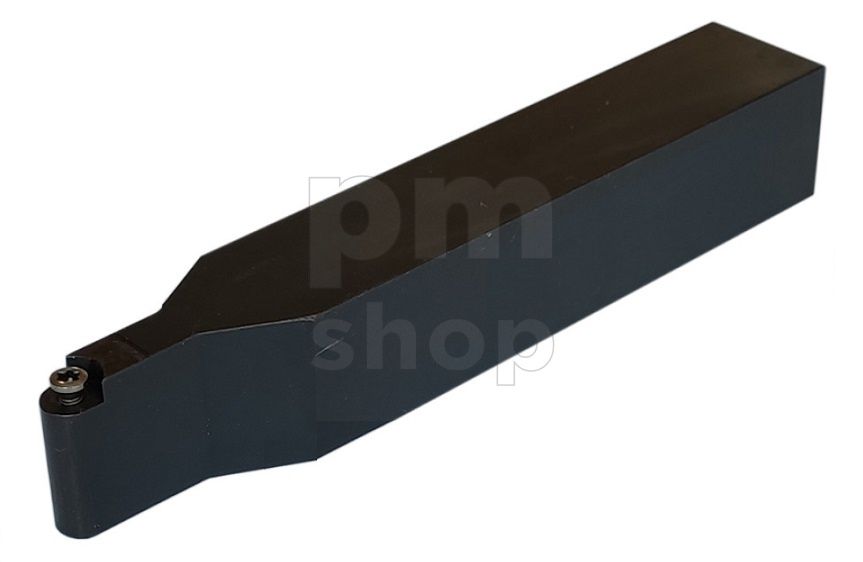

| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
R - круг |
| Задний угол пластины |
7° |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
40x40 |
| Длина резца, мм |
250 |
| Размер пластины (длина грани), мм |
20 |
| Устанавливаемая пластина |
RCMX2006.. |
| Наличие |
В наличии |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
V – ромб (35°) |
| Главный угол в плане |
72.5° |
| Задний угол пластины |
7° |
| Ориентация резца |
N (нейтральное) |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
16 |
| Устанавливаемая пластина |
VC..T 1604.. |
| Наличие |
Под заказ |
Резец токарный проходной со сменными пластинами с креплением типа S (Закрепление пластины винтом)
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
S - квадрат |
| Главный угол в плане |
45° |
| Задний угол пластины |
7° |
| Ориентация резца |
N (нейтральное) |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
12 |
| Устанавливаемая пластина |
SC..1204 |
| Наличие |
В наличии |
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
C – ромб (80°) |
| Главный угол в плане |
95° |
| Задний угол пластины |
7° |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
12 |
| Устанавливаемая пластина |
CC..T 1204.. |
| Наличие |
Под заказ |
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
D – ромб (55°) |
| Главный угол в плане |
93° |
| Задний угол пластины |
7° |
| Ориентация резца |
правый |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
11 |
| Устанавливаемая пластина |
DC..T 11T3.. |
| Наличие |
В наличии |
| Показатель |
Значение |
| Принцип зажима пластины |
прижим пластины винтом |
| Геометрия пластины для державки |
D – ромб (55°) |
| Главный угол в плане |
93° |
| Задний угол пластины |
7° |
| Ориентация резца |
левый |
| Сечение хвостовика, мм |
32x32 |
| Длина резца, мм |
170 |
| Размер пластины (длина грани), мм |
11 |
| Устанавливаемая пластина |
DC..T 11T3.. |
| Наличие |
В наличии |
Державка представляет собой часть токарного резца, на которой фиксируются пластинки из твердых сплавов. Возможность замены пластин по мере их износа или для перехода к другой операции позволяет оптимизировать процессы производства. Применение державок увеличивает перечень производимых операций.
Твердосплавными пластинами можно формировать резьбу, производить поверхностную обработку, растачивать отверстия, формировать пазы и канавки, раскраивать различные листовые материалы и т.д.
Мы предлагаем своим покупателям токарные державки в ассортименте, помощь в выборе и заказе которых можно получить, позвонив нам по телефону. Также можно ознакомиться с продукцией на нашем сайте и сделать заказ через форму обратной связи.
