Кулачки — сменные зажимные элементы токарного патрона, которые непосредственно контактируют с заготовкой и удерживают её в процессе обработки. Со временем рабочая поверхность кулачков изнашивается: точность центрирования снижается, усилие зажима перестаёт распределяться равномерно. В таких случаях кулачки заменяют, не меняя весь патрон. Каленые кулачки изготавливаются из термообработанной стали, что обеспечивает высокую твёрдость и износостойкость рабочей поверхности.
Конструктивно прямые каленые кулачки и обратные отличаются направлением рабочей поверхности относительно оси патрона.
Прямые кулачки зажимают заготовку с наружной стороны — рабочие зубья направлены к центру патрона. Это стандартное исполнение для большинства токарных операций с деталями цилиндрической формы, где заготовка охватывается кулачками снаружи.

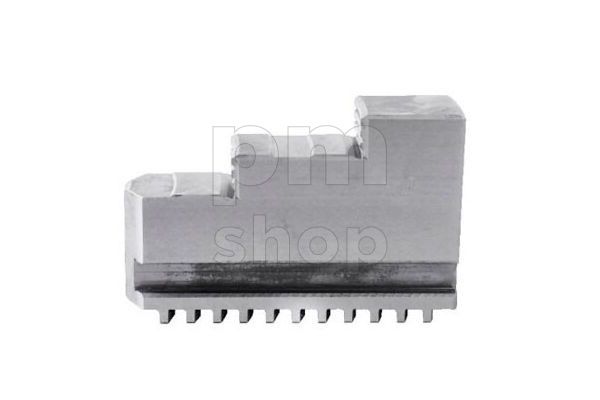

Обратные кулачки работают в противоположном направлении: они фиксируют заготовку изнутри или по наружному диаметру крупных деталей, которые не помещаются в стандартный диапазон зажима прямых кулачков. Такой способ фиксации применяется при обработке колец, фланцев и других деталей большого диаметра.
Все представленные в каталоге кулачки токарные каленые изготовлены из термообработанной стали, устанавливаются на рейку патрона и работают как на зажим, так и на разжим. Продаются комплектами по 3 штуки.
⚠️ Важно: каленые кулачки не являются универсальными. Каждый комплект предназначен для конкретной модели и диаметра патрона. Установка кулачков от другого патрона недопустима — это нарушает точность центрирования и может привести к аварийному отрыву заготовки при вращении.
Совместимость кулачков с патроном определяется несколькими взаимосвязанными параметрами. Ошибка в любом из них делает установку невозможной или опасной.
| Параметр | Что проверить |
|---|---|
| Модель и диаметр патрона | Основной критерий совместимости — указан в маркировке патрона |
| Число кулачков | Трёхкулачковый патрон — комплект из 3 шт. |
| Тип исполнения | Прямые (зажим снаружи) или обратные (зажим изнутри / крупных деталей) |
| Тип рейки и шаг зубьев | Должен точно совпадать с рейкой патрона — измеряется штангенциркулем |
| Ширина паза в корпусе патрона | Определяет посадочный размер кулачка |
| Диапазон зажима | Минимальный и максимальный диаметр фиксируемой заготовки |

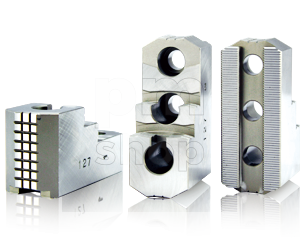

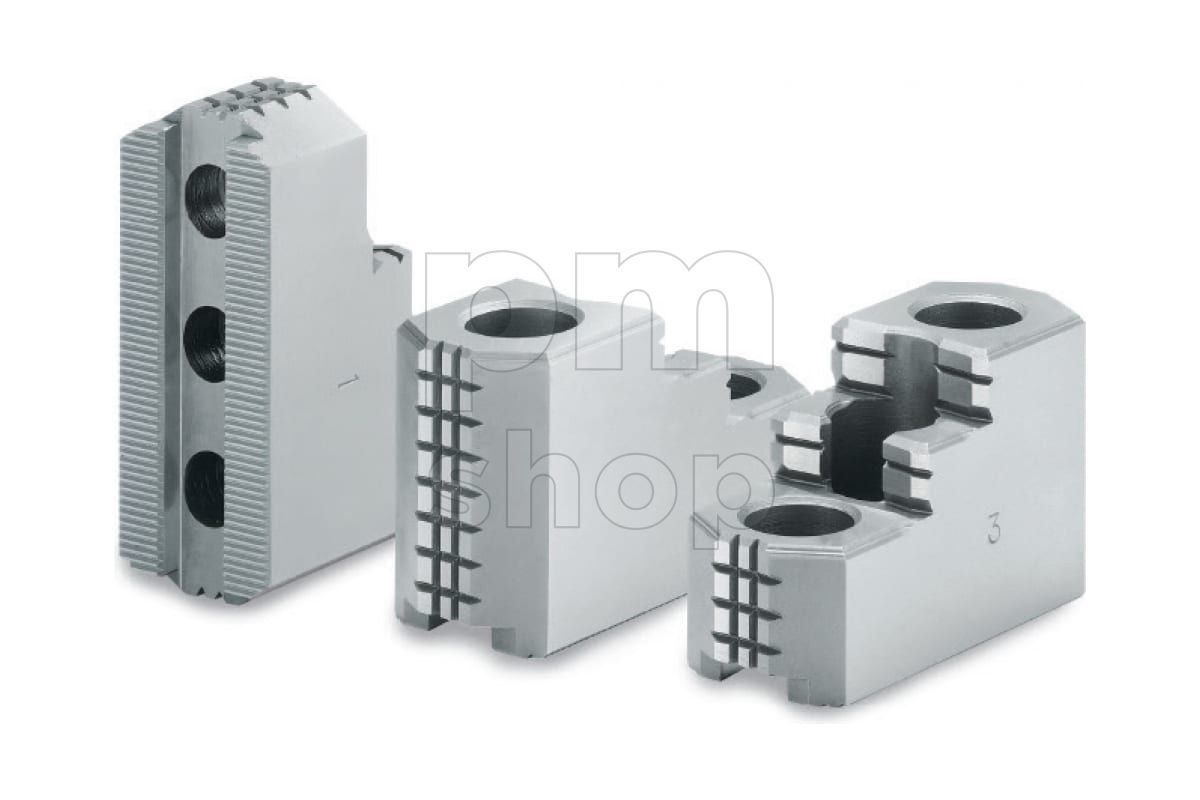

Пром-Маркет — интернет-магазин инструмента и оснастки с опытом работы на рынке металлообработки свыше 15 лет. В каталоге представлены каленые кулачки для токарного патрона брендов FUERDA, Omatei, TAIKI и AUTOSTRONG: прямые и обратные исполнения для гидравлических силовых патронов диаметром от 5 до 15 дюймов, из термообработанной стали, комплектами по 3 штуки.
Отгрузка производится со склада в Санкт-Петербурге, доставка — по всей России, заказы принимаются круглосуточно. Если возникают вопросы по совместимости с конкретной моделью патрона — менеджеры помогут с подбором. Пром-Маркет является лауреатом конкурса «Лучший интернет-проект России 2021» в номинации E-commerce.
Если вам также необходим сам патрон или требуется замена зажимного оборудования целиком — ознакомьтесь с разделом токарные патроны.
Каленые кулачки проходят термическую обработку, которая придаёт рабочей поверхности высокую твёрдость и износостойкость. Сырые (нетермообработанные) кулачки мягче — они предназначены для расточки под конкретный диаметр заготовки непосредственно на станке, что позволяет получить минимальное биение при чистовых операциях. Каленые кулачки не растачиваются — они используются в готовом исполнении.
Совпадение диаметра патрона — необходимое, но не достаточное условие. Критически важны шаг зубьев рейки и ширина паза в корпусе патрона. Эти параметры у разных производителей могут различаться даже при одинаковом диаметре. Перед заказом обязательно сверяйте маркировку патрона с характеристиками кулачков в карточке товара.
Трёхкулачковый патрон требует одновременной замены всех трёх кулачков, так как они изготавливаются и подбираются как единый комплект с согласованными размерами. Замена одного изношенного кулачка при двух исправных нарушает симметрию зажима и точность центрирования.
Основные признаки: увеличение биения заготовки при зажиме, видимый износ или смятие зубьев рабочей поверхности, неравномерное распределение усилия зажима, люфт кулачка в пазу. При появлении этих признаков дальнейшая эксплуатация снижает точность обработки и создаёт риск вырыва заготовки.
