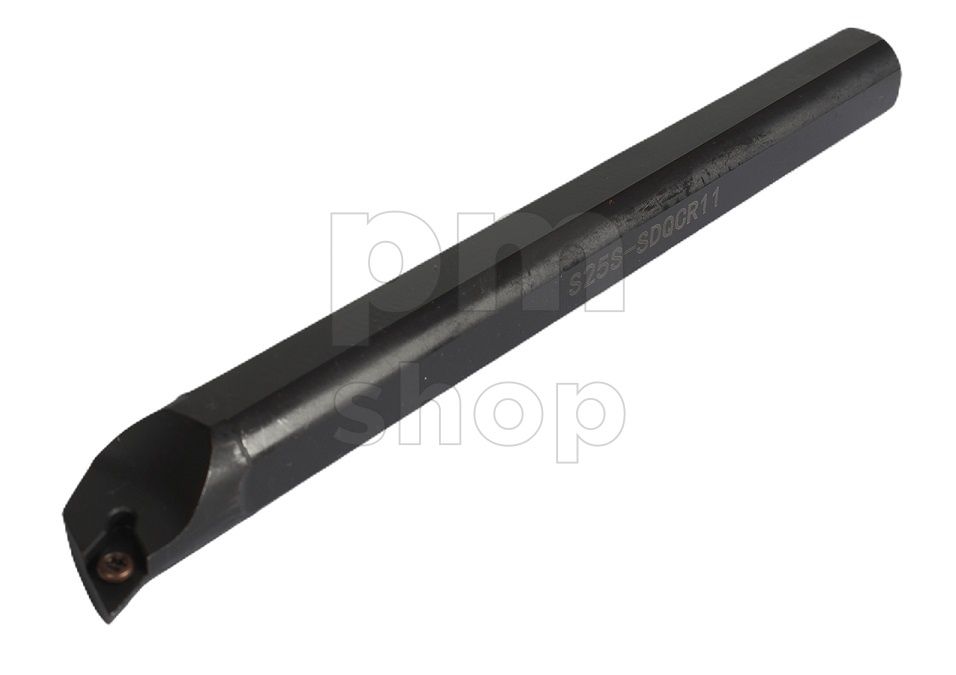

Державки с креплением S под пластину формы D
Показатель |
Значение |
Минимальный диаметр расточки, мм |
39 |
Угол поворота режущей кромки державки |
4° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
32 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
D – ромб (55°) |
Главный угол в плане |
107.5° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
250 |
Размер пластины (длина грани), мм |
11 |
Устанавливаемая пластина |
DC..11T3.. |
Наличие |
В наличии |
Державки с креплением S под пластину формы D
Показатель |
Значение |
Минимальный диаметр расточки, мм |
14 |
Угол поворота режущей кромки державки |
10° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
10 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
D – ромб (55°) |
Главный угол в плане |
93° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
150 |
Размер пластины (длина грани), мм |
7 |
Устанавливаемая пластина |
DC..0702.. |
Наличие |
Ожидается поступление |

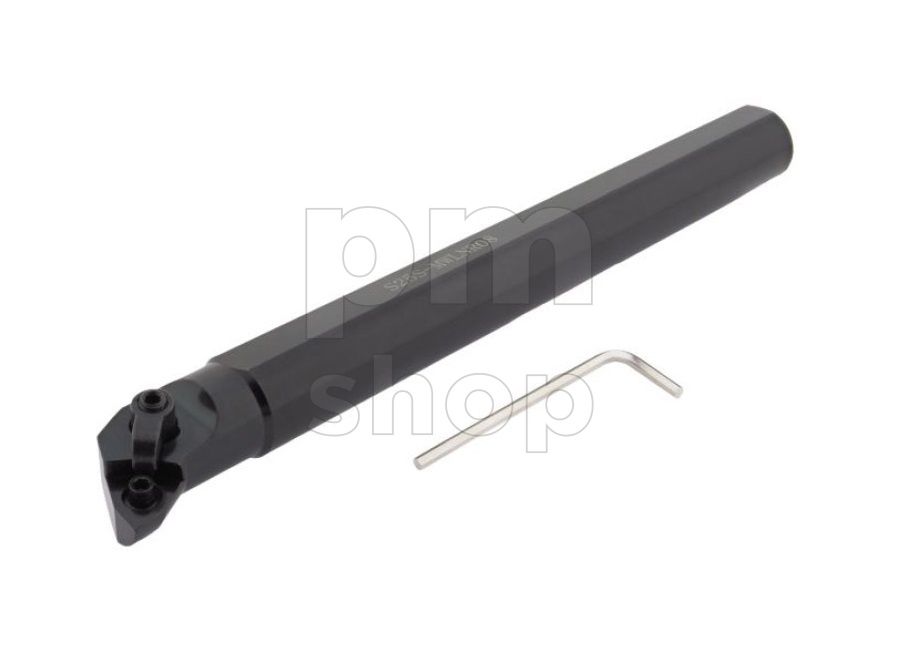

Державки с креплением P под пластину формы W с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
40 |
Угол поворота режущей кромки державки |
10° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
32 |
Принцип зажима пластины |
прижим рычагом за отверстие; универсальное крепление, для всех типов обработки |
Геометрия пластины для державки |
W – ломаный треугольник (80°) |
Главный угол в плане |
95° |
Задний угол пластины |
0° |
Ориентация резца |
правый |
Длина резца, мм |
250 |
Размер пластины (длина грани), мм |
8 |
Устанавливаемая пластина |
WN.. 0804.. |
Наличие |
В наличии |
Державки с креплением S под пластину формы D
Показатель |
Значение |
Минимальный диаметр расточки, мм |
27 |
Угол поворота режущей кромки державки |
8° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
20 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
D – ромб (55°) |
Главный угол в плане |
93° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
11 |
Устанавливаемая пластина |
DC..11T3.. |
Наличие |
В наличии |
Державки с креплением S под пластину формы W с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
27 |
Угол поворота режущей кромки державки |
5° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
25 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
W – ломаный треугольник (80°) |
Главный угол в плане |
93° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
250 |
Размер пластины (длина грани), мм |
12 |
Устанавливаемая пластина |
WC..12T3 |
Наличие |
В наличии |

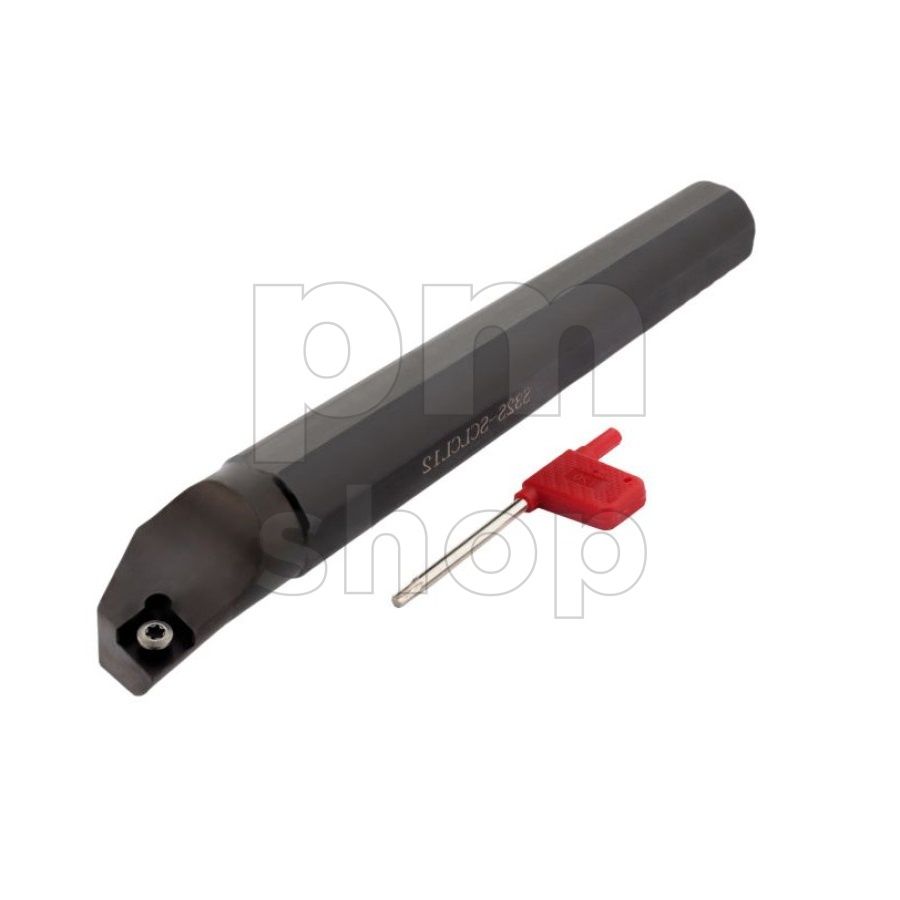

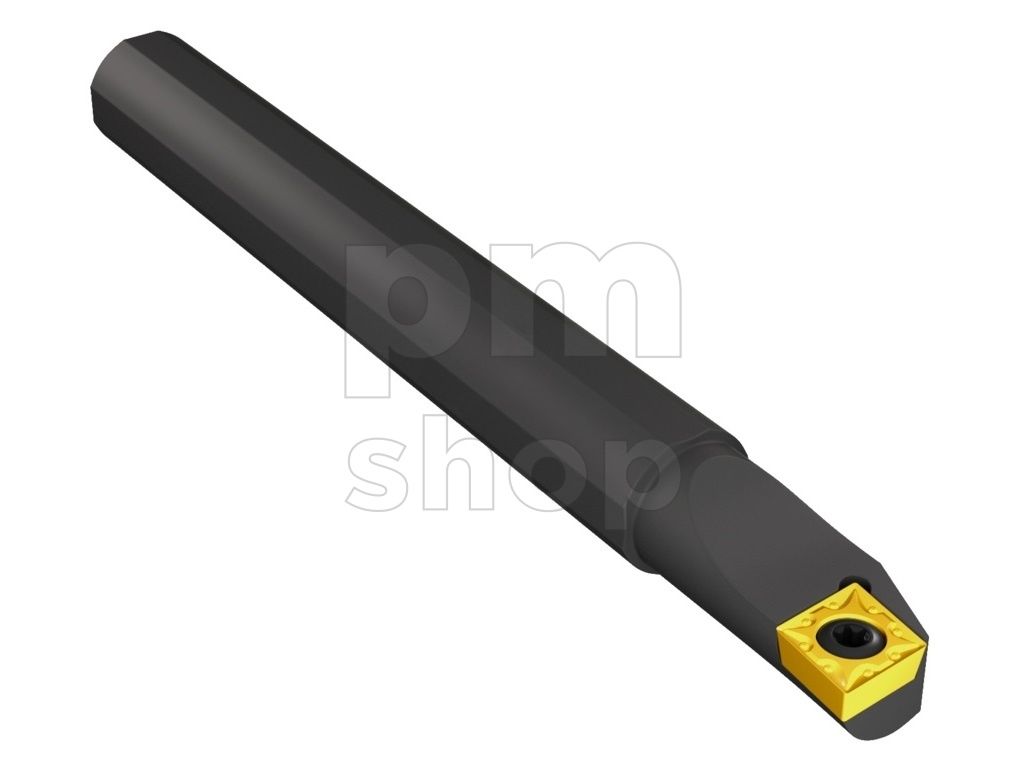

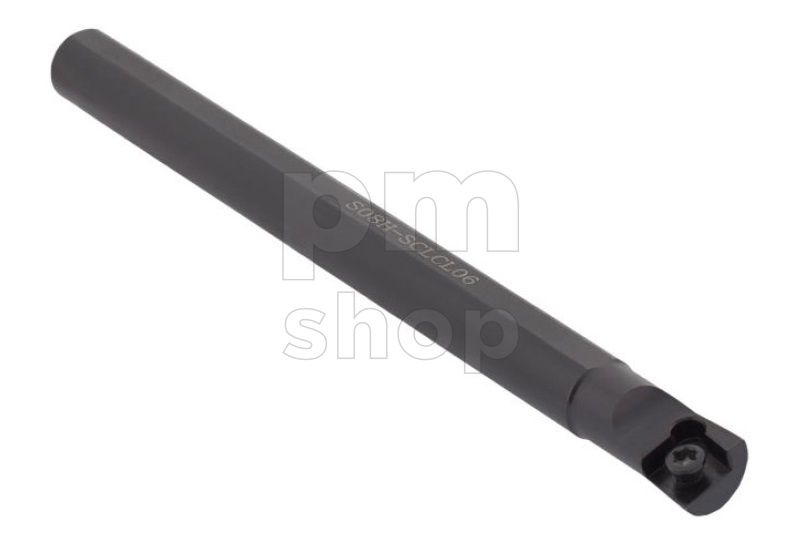

Державки с креплением S под пластину формы C
Показатель |
Значение |
Минимальный диаметр расточки, мм |
39 |
Угол поворота режущей кромки державки |
6° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
32 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
C – ромб (80°) |
Главный угол в плане |
95° |
Задний угол пластины |
7° |
Ориентация резца |
левый |
Длина резца, мм |
250 |
Размер пластины (длина грани), мм |
12 |
Устанавливаемая пластина |
CC..1204 |
Наличие |
В наличии |
Державки с креплением D под пластину формы C
Показатель |
Значение |
Минимальный диаметр расточки, мм |
50 |
Угол поворота режущей кромки державки |
12° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
40 |
Принцип зажима пластины |
прижим сверху через отверстие; максимальная жесткость, для черновой обработки и работе на удар |
Геометрия пластины для державки |
C – ромб (80°) |
Главный угол в плане |
95° |
Задний угол пластины |
0° |
Ориентация резца |
правый |
Длина резца, мм |
300 |
Размер пластины (длина грани), мм |
12 |
Устанавливаемая пластина |
CN.. 1204.. |
Наличие |
В наличии |
Резец токарный для внутреннего продольного точения и подрезки торца с использованием твердосплавных пластин
Показатель |
Значение |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
32 |
Принцип зажима пластины |
прижим пластины винтом |
Геометрия пластины для державки |
C – ромб (80°) |
Главный угол в плане |
95° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
250 |
Размер пластины (длина грани), мм |
12 |
Устанавливаемая пластина |
CC..T 1204.. |
Наличие |
В наличии |

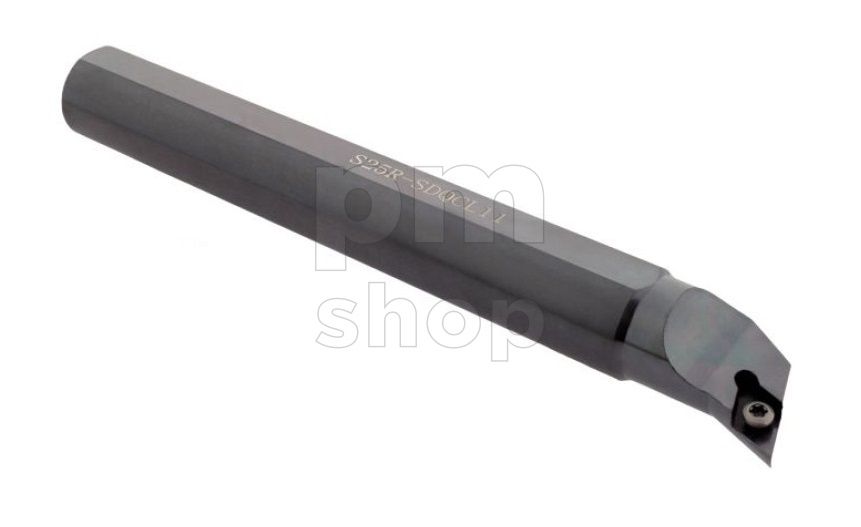

Державки с креплением S под пластину формы D
Показатель |
Значение |
Минимальный диаметр расточки, мм |
17 |
Угол поворота режущей кромки державки |
9° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
12 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
D – ромб (55°) |
Главный угол в плане |
93° |
Задний угол пластины |
7° |
Ориентация резца |
левый |
Длина резца, мм |
150 |
Размер пластины (длина грани), мм |
7 |
Устанавливаемая пластина |
DC..0702.. |
Наличие |
В наличии |
Державки с креплением M под пластину формы C
Показатель |
Значение |
Минимальный диаметр расточки, мм |
25 |
Угол поворота режущей кромки державки |
17° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
20 |
Принцип зажима пластины |
прижим сверху + прижим рычагом за отверстие; высокая жесткость, для черновой обработки |
Геометрия пластины для державки |
C – ромб (80°) |
Главный угол в плане |
95° |
Задний угол пластины |
0° |
Ориентация резца |
левый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
12 |
Устанавливаемая пластина |
CN.. 1204.. |
Наличие |
В наличии |

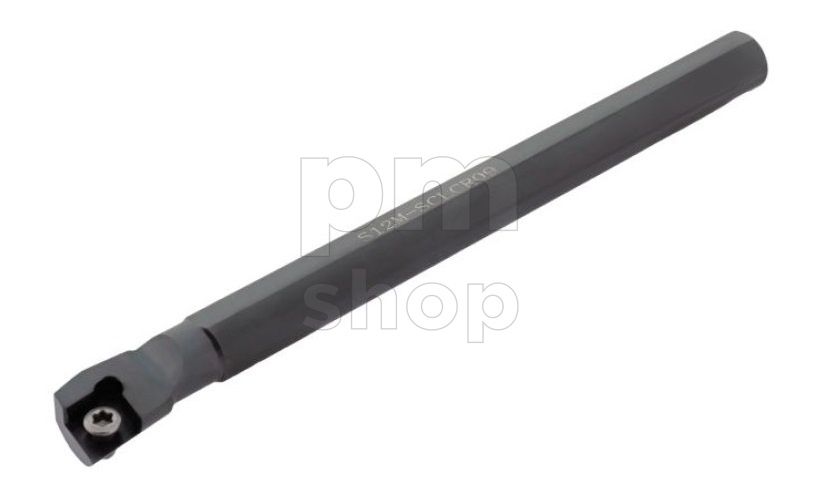

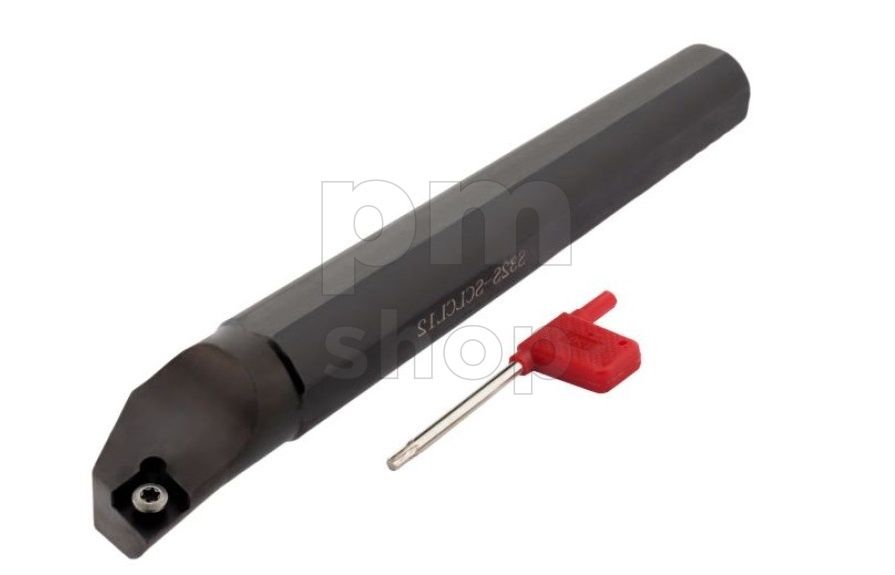

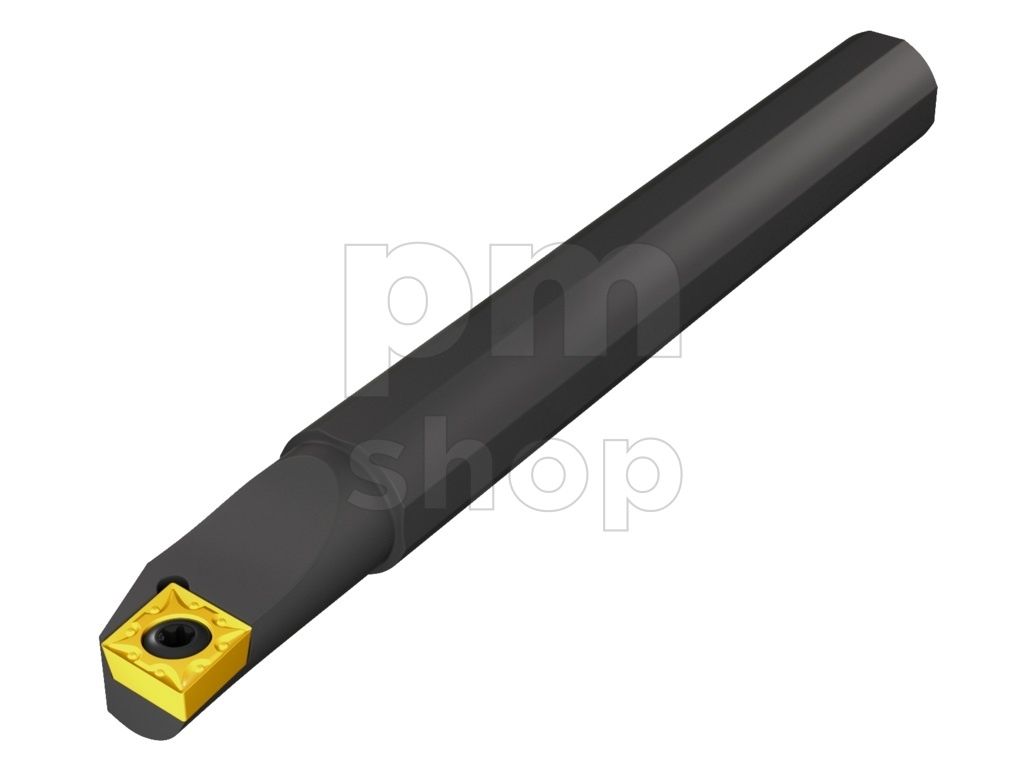

Державки с креплением S под пластину формы C с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
22 |
Угол поворота режущей кромки державки |
5° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
20 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
C – ромб (80°) |
Главный угол в плане |
95° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
9 |
Устанавливаемая пластина |
CC..09T3 |
Наличие |
В наличии |
Державки с креплением S под пластину формы C с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
25 |
Угол поворота режущей кромки державки |
5° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
20 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
C – ромб (80°) |
Главный угол в плане |
95° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
9 |
Устанавливаемая пластина |
CC..09T3 |
Наличие |
В наличии |
Державки с креплением S под пластину формы V
Показатель |
Значение |
Минимальный диаметр расточки, мм |
27 |
Угол поворота режущей кромки державки |
6° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
20 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
V – ромб (35°) |
Главный угол в плане |
93° |
Задний угол пластины |
7° |
Ориентация резца |
левый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
11 |
Устанавливаемая пластина |
VC..1103 |
Наличие |
Ожидается поступление |
Державки с креплением S под пластину формы D с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
16 |
Угол поворота режущей кромки державки |
8° |
Конструкция корпуса державки |
твердосплавной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
12 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
D – ромб (55°) |
Главный угол в плане |
93° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
150 |
Размер пластины (длина грани), мм |
7 |
Устанавливаемая пластина |
DC..0702.. |
Наличие |
В наличии |
Державки с креплением S под пластину формы V
Показатель |
Значение |
Минимальный диаметр расточки, мм |
27 |
Угол поворота режущей кромки державки |
6° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
20 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
V – ромб (35°) |
Главный угол в плане |
107.5° |
Задний угол пластины |
7° |
Ориентация резца |
левый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
11 |
Устанавливаемая пластина |
VC..1103 |
Наличие |
Ожидается поступление |
Державки с креплением S под пластину формы D с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
27 |
Угол поворота режущей кромки державки |
8° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
20 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
D – ромб (55°) |
Главный угол в плане |
93° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
11 |
Устанавливаемая пластина |
DC..11T3.. |
Наличие |
В наличии |
Державки с креплением S под пластину формы C с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
32 |
Угол поворота режущей кромки державки |
8° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
25 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
C – ромб (80°) |
Главный угол в плане |
95° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
250 |
Размер пластины (длина грани), мм |
12 |
Устанавливаемая пластина |
CC..1204 |
Наличие |
В наличии |
Державки с креплением D под пластину формы D с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
32 |
Угол поворота режущей кромки державки |
16° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
40 |
Принцип зажима пластины |
прижим сверху через отверстие; максимальная жесткость, для черновой обработки и работе на удар |
Геометрия пластины для державки |
D – ромб (55°) |
Главный угол в плане |
93° |
Задний угол пластины |
0° |
Ориентация резца |
левый |
Длина резца, мм |
300 |
Размер пластины (длина грани), мм |
6 |
Устанавливаемая пластина |
DN.. 1506.. |
Наличие |
Ожидается поступление |

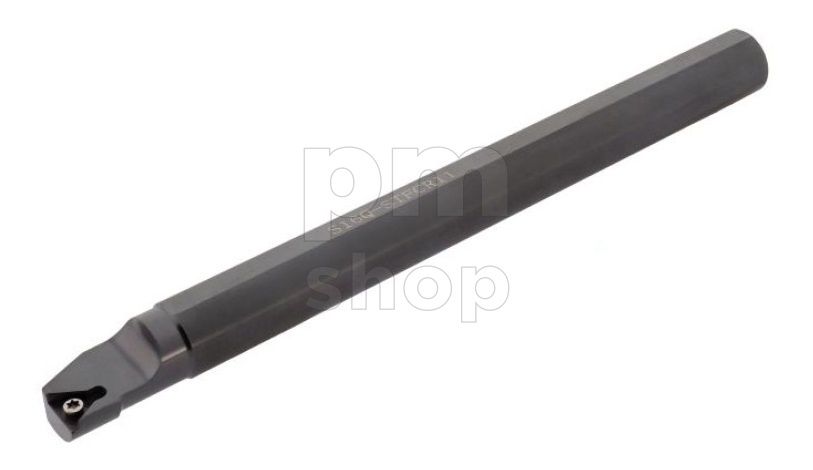

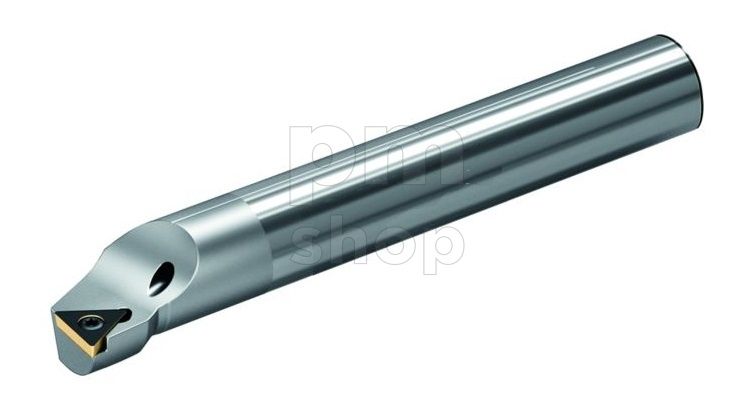

Державки с креплением S под пластину формы T с подводом СОЖ
Показатель |
Значение |
Минимальный диаметр расточки, мм |
25 |
Угол поворота режущей кромки державки |
3° |
Конструкция корпуса державки |
стальной корпус, с подводом СОЖ |
Диаметр хвостовика державки, мм |
20 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
T – треугольник (60°) |
Главный угол в плане |
90° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
11 |
Устанавливаемая пластина |
TC..1102 |
Наличие |
В наличии |
Резец токарный для внутреннего продольного точения с использованием твердосплавных пластин
Показатель |
Значение |
Минимальный диаметр расточки, мм |
10 |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
8 |
Принцип зажима пластины |
прижим пластины винтом |
Геометрия пластины для державки |
D – ромб (55°) |
Главный угол в плане |
117.5° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
125 |
Размер пластины (длина грани), мм |
7 |
Устанавливаемая пластина |
DC..T 0702.. |
Державки с креплением S под пластину формы V
Показатель |
Значение |
Минимальный диаметр расточки, мм |
35 |
Угол поворота режущей кромки державки |
7.5° |
Конструкция корпуса державки |
стальной корпус |
Диаметр хвостовика державки, мм |
25 |
Принцип зажима пластины |
прижим винтом; универсальное крепление, получистовая и чистовая обработка; обработка мелких деталей |
Геометрия пластины для державки |
V – ромб (35°) |
Главный угол в плане |
93° |
Задний угол пластины |
7° |
Ориентация резца |
правый |
Длина резца, мм |
200 |
Размер пластины (длина грани), мм |
16 |
Устанавливаемая пластина |
VC..1604 |
Наличие |
В наличии |
Расточные державки применяются в качестве вспомогательного оборудования для фиксации металлорежущего инструмента. Применение державок позволяет существенно экономить, заменяя рабочие пластины по мере их износа, а также оптимизировать процесс, быстро перестраивая оборудование под новые операции.
Резцы со сменными твердосплавными пластинами более качественно обрабатывают поверхности деталей за счет жесткой фиксации рабочих частей. Относительно высокая стоимость державок со сменными пластинами быстро
окупается в сравнении с цельными резцами, которые выходят из строя полностью.
У нас вы можете подобрать и приобрести державки для расточки в ассортименте. Получить консультацию и помощь в выборе инструмента можно как на нашем сайте, так и по телефону.
