Метчик с прямой канавкой для сквозных отверстий — это специализированный резьбонарезной инструмент, спроектированный для работы в условиях свободного выхода стружки. В сквозном отверстии стружка не накапливается перед инструментом, а выталкивается вперёд по ходу резания, поэтому классическая прямая канавка здесь работает максимально эффективно. Такая геометрия проста в изготовлении и переточке, стоит дешевле спиральных аналогов и при этом обеспечивает высокое качество резьбы. Именно метчики с прямой канавкой остаются самым массовым типом резьбонарезного инструмента для слесарных, ремонтных и машинных работ в конструкционных сталях, чугуне и цветных металлах.
Назначение и виды метчиков с прямой канавкой
Прямое назначение — нарезание внутренней резьбы в отверстиях, где есть свободный выход для стружки. Прямая стружечная канавка направляет срезаемый металл вперёд, и он покидает отверстие через нижнюю кромку. В глухих отверстиях такая конструкция работает плохо: стружка упирается в дно, уплотняется и создаёт критическую нагрузку, ведущую к поломке. Поэтому правило простое: сквозное отверстие — прямая канавка, глухое — спиральная или с выводом стружки вверх.
По исполнению метчики с прямой канавкой делятся на несколько основных групп.
Ручные метчики. Классический слесарный инструмент с квадратным хвостовиком под вороток. Выпускаются комплектами из двух или трёх номеров для последовательной обработки. Заборная часть первого метчика длинная (6–8 витков), второго — средняя (4–5), третьего — короткая (2–3). Ручные метчики работают на малых оборотах с обильной смазкой, требуют реверса для дробления стружки.
Машинные метчики. Инструмент для станков с ЧПУ и резьбонарезных патронов. Хвостовик усиленный, цилиндрический, под цангу или патрон. Машинный метчик с прямой канавкой часто имеет один номер: заборная часть достаточно длинная, чтобы снять припуск за один проход в сквозном отверстии. Для глухих отверстий машинные метчики с прямой канавкой не применяются.
Машинно-ручные метчики. Универсальный формат: усиленный хвостовик с квадратом под вороток и под патрон одновременно. Используются в единичном производстве, где одну деталь удобно обработать на станке, а подчистку сделать вручную.

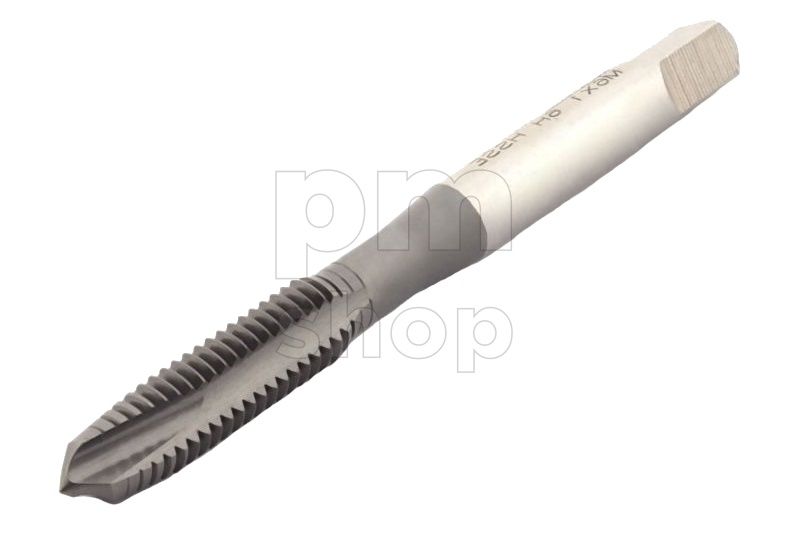

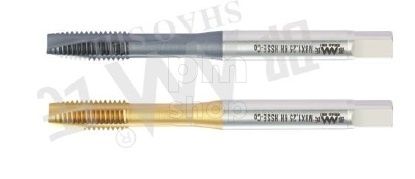

Метчики с винтовой заточкой заборной части (направленный выход стружки). Разновидность прямой канавки, где стружка принудительно направляется вперёд за счёт угла наклона режущей кромки. Применяются для сквозных отверстий в вязких материалах, где обычная прямая канавка может забиваться.

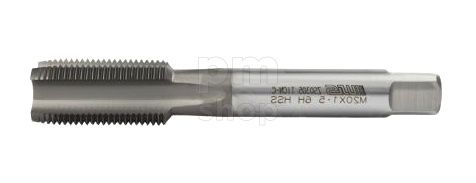

Метчики с покрытием и без. Для конструкционной стали и чугуна достаточно HSS без покрытия. Для нержавеющих и жаропрочных сплавов обязательно HSS-Co с покрытием TiN или TiCN. Покрытие снижает трение, отводит тепло и кратно увеличивает ресурс кромки.
Преимущество износостойкой рабочей поверхности у метчиков с прямой канавкой критично: режущая кромка работает в условиях постоянного контакта с материалом, а выходящая вперёд стружка добавляет абразивный износ. Качественный HSS с закалкой 62–64 HRC и покрытием TiN держит острую кромку в три-четыре раза дольше незащищённого инструмента. Для чугуна, где износ идёт особенно агрессивно, выбирайте покрытие TiCN — оно устойчивее к абразивному истиранию.
Как подобрать метчик с прямой канавкой
Подбор начинается с подтверждения типа отверстия и характеристик резьбы. Далее последовательно проверьте условия обработки.
1. Тип отверстия: только сквозное. Убедитесь, что отверстие действительно сквозное. Если дно глухое — прямая канавка недопустима: стружка уплотнится и сломает инструмент. Для глухих отверстий выбирайте метчики со спиральной канавкой или с выводом стружки вверх.
2. Тип резьбы и стандарт. Метрическая (М), дюймовая (UNC, UNF, BSW), трубная (G, BSP) или специальная. Определите точный стандарт: резьбы внешне похожи, но имеют разный профиль угла, шаг и допуски.
3. Диаметр и шаг. Метрическая резьба: М3, М4, М5, М6, М8, М10, М12 и так далее. Шаг — основной или мелкий. Например, М10х1,5 — основной, М10х1,25 — мелкий. Мелкий шаг требует точного сверления и стабильной подачи, но даёт большее сопротивление вырыву.
4. Диаметр предварительного отверстия. Сверло под резьбу выбирается по формуле: диаметр сверла = номинал резьбы — шаг. Для М8х1,25 — сверло 6,8 мм. Недобор по диаметру сверла ведёт к перегрузке метчика и поломке. Перебор — к неполному профилю резьбы и снижению прочности соединения.
5. Материал заготовки. Конструкционная сталь — HSS без покрытия или с TiN. Нержавеющая сталь — HSS-Co с TiN или TiCN. Чугун — HSS с TiCN. Алюминий и латунь — HSS без покрытия, полированная канавка для свободного скольжения стружки.
6. Исполнение и хвостовик. Ручной — квадрат под вороток. Машинный — цилиндрический хвостовик под цангу или патрон. Машинно-ручной — квадрат на цилиндре, универсальный. Проверьте соответствие хвостовика вашему оборудованию.
7. Комплектность. Для ручных работ покупайте комплект из двух или трёх метчиков. Для машинной обработки сквозных отверстий в конструкционной стали достаточно одного метчика с длинной заборной частью. Для вязких материалов может потребоваться двухметчиковая схема.
Купить метчики для сквозных отверстий в Санкт-Петербурге
Пром-Маркет — интернет-магазин инструмента и оснастки с опытом работы на рынке металлообработки свыше 15 лет. Метчики с прямой канавкой для сквозных отверстий купить в каталоге prom-market.com можно для метрической, дюймовой и трубной резьбы, в исполнениях ручных, машинных и машинно-ручных, из HSS, HSS-Co и твёрдого сплава, с покрытиями TiN, TiCN и без покрытия. В наличии бренды PALANTIR, ShaoShi, Wilson и YAMAWA. Более 40 000 позиций инструмента и оснастки, отгрузка со склада в Санкт-Петербурге, доставка по всей России, приём заказов круглосуточно.
Менеджеры помогут с подбором по типу резьбы, диаметру, шагу и материалу заготовки. Если вам нужны метчики для глухих отверстий, спиральные или с внутренним подводом СОЖ, ознакомьтесь с полным ассортиментом в разделе метчики.
Часто задаваемые вопросы
Почему нельзя использовать метчик с прямой канавкой в глухом отверстии?
Прямая канавка направляет стружку вперёд. В глухом отверстии стружка упирается в дно, уплотняется, растёт момент резания, и метчик ломается. Для глухих отверстий нужен инструмент с выводом стружки вверх.
Какой комплект лучше: из двух или трёх метчиков?
Для сквозных отверстий в конструкционной стали и мягких материалах достаточно двух метчиков. Трёхметчиковый комплект — для ответственных соединений и вязких материалов, где важно распределить нагрузку.
Как подобрать сверло под метчик?
Диаметр сверла = номинал резьбы минус шаг. Для М10х1,5 — сверло 8,5 мм. Для мелкой резьбы действует та же формула: М10х1,0 — сверло 9,0 мм. Точные таблицы прилагаются к каждому набору.
Почему метчик срывает резьбу?
Возможные причины: слишком малый диаметр отверстия, недостаточная смазка, перекос инструмента, затупленная кромка, работа в глухом отверстии без вывода стружки.
Как продлить срок службы метчика с прямой канавкой?
Точно подбирайте сверло, используйте СОЖ, контролируйте соосность, работайте на рекомендованных оборотах, периодически выводите метчик для очистки канавок. Храните инструмент раздельно, исключая контакт режущих кромок.
