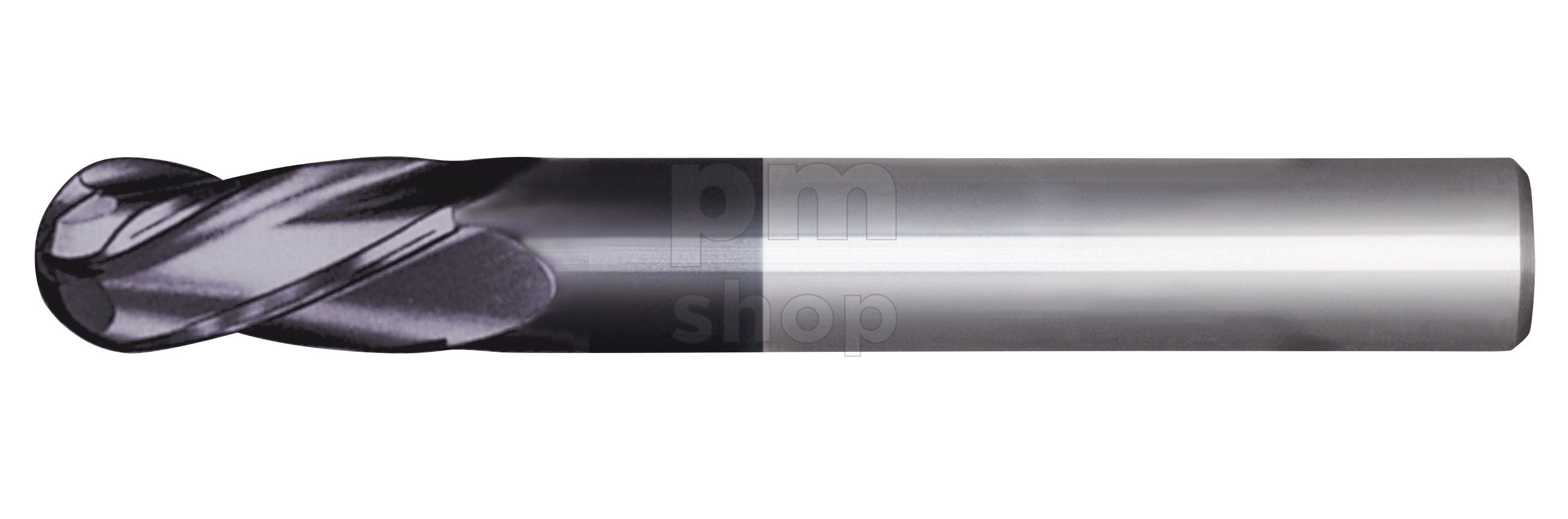

Предназначена для обработки стали, нержавеющей стали, чугуна и цветных металлов
Показатель
Значение
Серия
G2CSB4
Диаметр, мм
20
Общая длина, мм
100
Длина рабочей части, мм
30
Диаметр хвостовика, мм
20
Радиус скругления кромки
10
Материал инструмента
твёрдый сплав
Покрытие
PV200
Обрабатываемый материал
сталь, нержавеющая сталь, чугун, цветные металлы, титановые и жаропрочные сплавы
Количество зубов
4
HRC обработки
до 45°
Угол наклона спирали
30°
Тип хвостовика
цилиндрический
Допуск
0/-0.030
Предназначена для обработки стали, нержавеющей стали и чугуна
Показатель
Значение
Серия
WSB2
Диаметр, мм
25
Общая длина, мм
102
Длина рабочей части, мм
26
Диаметр хвостовика, мм
25
Радиус скругления кромки
12.5
Материал инструмента
HSS/Co
Покрытие
без покрытия
Обрабатываемый материал
сталь, нержавеющая сталь, чугун
Количество зубов
2
Угол наклона спирали
30°
Тип хвостовика
Weldon
Допуск
-0.040/-0.073

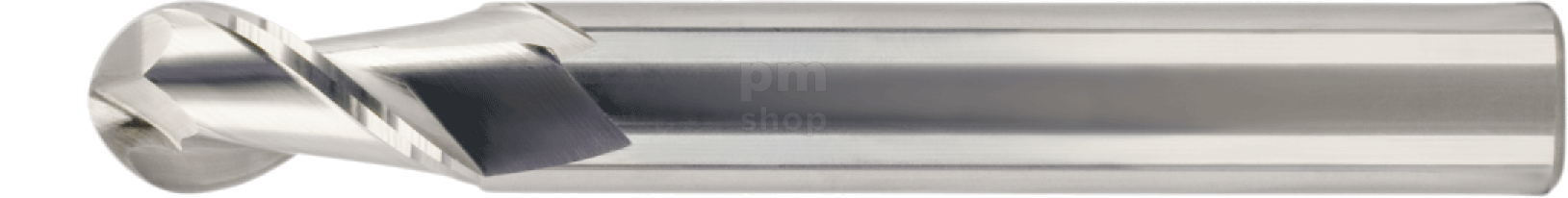

Предназначена для обработки цветных металлов с полированными стружечными канавками
Показатель
Значение
Серия
MDCAB2
Диаметр, мм
12
Общая длина, мм
75
Длина рабочей части, мм
24
Диаметр хвостовика, мм
12
Радиус скругления кромки
6
Материал инструмента
твёрдый сплав
Покрытие
без покрытия
Обрабатываемый материал
алюминий
Количество зубов
2
Угол наклона спирали
40°
Тип хвостовика
цилиндрический h6
Допуск
0/-0.025
Предназначена для обработки стали, нержавеющей стали, чугуна и цветных металлов
Показатель
Значение
Серия
GB255
Диаметр, мм
12
Общая длина, мм
75
Длина рабочей части, мм
24
Диаметр хвостовика, мм
12
Радиус скругления кромки
6
Материал инструмента
твёрдый сплав
Покрытие
без покрытия
Обрабатываемый материал
сталь, нержавеющая сталь, чугун, цветные металлы
Количество зубов
2
HRC обработки
до 45°
Угол наклона спирали
30°
Тип хвостовика
цилиндрический
Допуск
0/-0.025
Предназначена для обработки стали, нержавеющей стали и чугуна
Показатель
Значение
Серия
WLB2
Диаметр, мм
20
Общая длина, мм
141
Длина рабочей части, мм
38
Диаметр хвостовика, мм
20
Радиус скругления кромки
10
Материал инструмента
HSS/Co
Покрытие
без покрытия
Обрабатываемый материал
сталь, нержавеющая сталь, чугун
Количество зубов
2
Угол наклона спирали
30°
Тип хвостовика
Weldon
Допуск
-0.040/-0.073
Предназначена для обработки стали, нержавеющей стали, чугуна и цветных металлов
Показатель
Значение
Серия
G2CSB2
Диаметр, мм
20
Общая длина, мм
100
Длина рабочей части, мм
30
Диаметр хвостовика, мм
20
Радиус скругления кромки
10
Материал инструмента
твёрдый сплав
Покрытие
PV200
Обрабатываемый материал
сталь, нержавеющая сталь, чугун, цветные металлы, титановые и жаропрочные сплавы
Количество зубов
2
HRC обработки
до 45°
Угол наклона спирали
30°
Тип хвостовика
цилиндрический
Допуск
0/-0.030

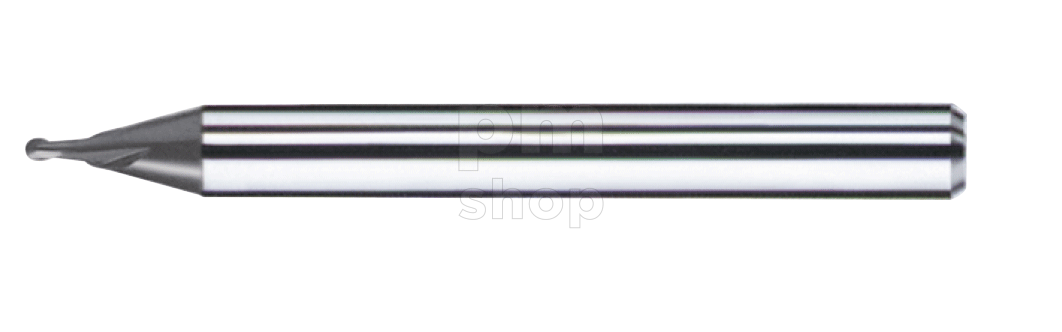

Предназначена для обработки стали, чугуна и закаленной стил
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
MEXMB2
Диаметр, мм
2
Общая длина, мм
40
Длина рабочей части, мм
3
Диаметр хвостовика, мм
4
Материал инструмента
твёрдый сплав
Покрытие
ENDLESS ORANGE
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
Угол наклона спирали
30°
Тип хвостовика
цилиндрический h6
Допуск
0/-0.020
Предназначена для обработки стали, нержавеющей стали, чугуна и цветных металлов
Показатель
Значение
Серия
G2250
Диаметр, мм
12
Общая длина, мм
100
Длина рабочей части, мм
24
Диаметр хвостовика, мм
12
Радиус скругления кромки
6
Материал инструмента
твёрдый сплав
Покрытие
PV200
Обрабатываемый материал
сталь, нержавеющая сталь, чугун, цветные металлы, титановые и жаропрочные сплавы
Количество зубов
2
HRC обработки
до 45°
Угол наклона спирали
30°
Тип хвостовика
цилиндрический
Допуск
0/-0.030
Предназначена для обработки стали, нержавеющей стали, чугуна и цветных металлов
Показатель
Значение
Серия
400R
Диаметр, мм
3
Общая длина, мм
60
Длина рабочей части, мм
30
Диаметр хвостовика, мм
3
Материал инструмента
твёрдый сплав
Покрытие
GOLD
Обрабатываемый материал
сталь, цветные сплавы
Количество зубов
4
Угол наклона спирали
30°
Тип хвостовика
цилиндрический h6
Предназначена для обработки стали, нержавеющей стали, чугуна
Показатель
Значение
Серия
TAWSB2
Диаметр, мм
20
Общая длина, мм
88
Длина рабочей части, мм
22
Диаметр хвостовика, мм
20
Радиус скругления кромки
10
Материал инструмента
HSS/Co
Покрытие
PV200
Обрабатываемый материал
сталь, нержавеющая сталь, чугун
Количество зубов
2
Угол наклона спирали
30°
Тип хвостовика
Weldon
Допуск
-0.040/-0.073
Предназначена для обработки стали, чугуна и закаленной стали
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
MEXCRB2
Диаметр, мм
0.5
Общая длина, мм
45
Длина рабочей части, мм
0.5
Диаметр хвостовика, мм
4
Материал инструмента
твёрдый сплав
Покрытие
ENDLESS ORANGE
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
HRC обработки
55
Максимальная глубина фрезерования, мм
8
Угол наклона спирали
30°
Тип хвостовика
цилиндрический
Допуск
0/-0.012

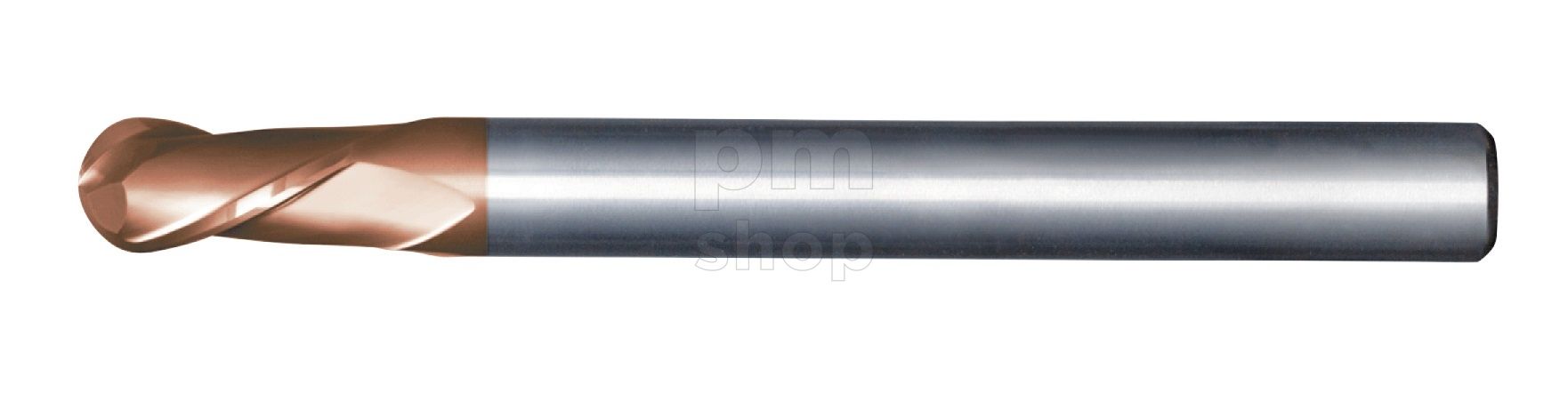

Предназначена для обработки стали, чугуна и закаленной стали
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
MEXCLSB2
Диаметр, мм
2
Общая длина, мм
50
Длина рабочей части, мм
5
Диаметр хвостовика, мм
6
Радиус скругления кромки
1
Материал инструмента
твёрдый сплав
Покрытие
ENDLESS ORANGE
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
HRC обработки
55
Угол наклона спирали
30°
Тип хвостовика
цилиндрический h6
Допуск
0/-0.012
Предназначена для обработки алюминия и пластика
Показатель
Значение
Серия
700SR
Диаметр, мм
4
Общая длина, мм
75
Длина рабочей части, мм
10
Диаметр хвостовика, мм
6
Материал инструмента
твёрдый сплав
Покрытие
без покрытия
Обрабатываемый материал
цветные металлы
Количество зубов
2
Угол наклона спирали
45°
Тип хвостовика
цилиндрический h6
Предназначена для обработки стали, чугуна и закалённой стали
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
UHCSB2
Диаметр, мм
20
Общая длина, мм
100
Длина рабочей части, мм
38
Диаметр хвостовика, мм
20
Радиус скругления кромки
10
Материал инструмента
твёрдый сплав
Покрытие
UH RED
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
HRC обработки
до 70°
Угол наклона спирали
30°
Тип хвостовика
цилиндрический h6
Допуск
0/-0.030
Предназначена для обработки стали и чугуна
Показатель
Значение
Серия
300NRJ
Диаметр, мм
5
Общая длина, мм
75
Длина рабочей части, мм
7
Диаметр хвостовика, мм
6
Материал инструмента
твёрдый сплав
Покрытие
GOLD
Обрабатываемый материал
сталь, чугун
Количество зубов
3
Угол наклона спирали
30°
Тип хвостовика
цилиндрический h6
Предназначена для обработки закалённой стали
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
UHMB2
Диаметр, мм
1
Общая длина, мм
50
Материал инструмента
твёрдый сплав
Покрытие
UH RED
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
HRC обработки
до 70°
Угол наклона спирали
30°
Тип хвостовика
цилиндрический h6
Допуск
0/-0.020
Предназначена для обработки стали, чугуна и закаленной стали
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
MEX253
Диаметр, мм
20
Общая длина, мм
200
Длина рабочей части, мм
38
Диаметр хвостовика, мм
20
Радиус скругления кромки
10
Материал инструмента
твёрдый сплав
Покрытие
ENDLESS ORANGE
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
HRC обработки
55
Угол наклона спирали
30°
Тип хвостовика
цилиндрический h6
Допуск
0/-0.035
Предназначена для обработки стали, чугуна и закаленной стили
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
MEXLNB2
Диаметр, мм
0.8
Общая длина, мм
50
Длина рабочей части, мм
0.6
Диаметр хвостовика, мм
4
Радиус скругления кромки
0.4
Материал инструмента
твёрдый сплав
Покрытие
ENDLESS ORANGE
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
HRC обработки
55
Максимальная глубина фрезерования, мм
8
Диаметр обнизки, мм
0.75
Угол наклона спирали
30°
Тип хвостовика
цилиндрический
Допуск
0/-0.020
Предназначена для обработки стали, чугуна и закалённой стали
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
UH250
Диаметр, мм
20
Общая длина, мм
125
Длина рабочей части, мм
38
Диаметр хвостовика, мм
20
Радиус скругления кромки
10
Материал инструмента
твёрдый сплав
Покрытие
UH RED
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
HRC обработки
до 70°
Максимальная глубина фрезерования, мм
80
Диаметр обнизки, мм
19
Угол наклона спирали
30°
Тип хвостовика
цилиндрический h6
Допуск
0/-0.030
Предназначена для обработки стали и закалённой стали
Углеродистые и легированные стали, Закаленная сталь
Показатель
Значение
Серия
UHCRB2
Диаметр, мм
2
Общая длина, мм
50
Длина рабочей части, мм
3
Диаметр хвостовика, мм
6
Радиус скругления кромки
1
Материал инструмента
твёрдый сплав
Покрытие
UH RED
Обрабатываемый материал
сталь, чугун, закаленная сталь
Количество зубов
2
HRC обработки
до 70°
Максимальная глубина фрезерования, мм
6
Диаметр обнизки, мм
1.9
Угол наклона спирали
30°
Тип хвостовика
цилиндрический
Допуск
0/-0.012
Предназначена для обработки стали, нержавеющей стали, чугуна и цветных металлов
Показатель
Значение
Серия
G2251
Диаметр, мм
20
Общая длина, мм
150
Длина рабочей части, мм
30
Диаметр хвостовика, мм
20
Радиус скругления кромки
10
Материал инструмента
твёрдый сплав
Покрытие
PV200
Обрабатываемый материал
сталь, нержавеющая сталь, чугун, цветные металлы, титановые и жаропрочные сплавы
Количество зубов
2
HRC обработки
до 45°
Угол наклона спирали
30°
Тип хвостовика
цилиндрический
Допуск
0/-0.035
Как понятно из названия, такая фреза состоит из рабочей части в форме шара и металлического хвостовика. Рабочая поверхность фрезы покрыта насечками, которые образуют лезвия. Форма, размеры и частота насечек зависят от поставленной задачи. Стандартные фрезы, выпускаемые серийно, имеют рабочие части, диаметр которых варьирует от десяти до двадцати двух миллиметров. В металлообработке применяются фрезы со сферической головкой, снабженной рабочими лезвиями, расположенными по спирали или вертикально. В классическом исполнении головки фрез изготавливаются из быстрорежущих сталей. Фрезы могут оснащаться торцевыми зубьями, что позволяет работать, например, с пазами.
