Размеры и диаметры стальных труб

10.09.2021
Размеры и диаметры стальных труб

Не верно подобранный размер труб приводит к неполадкам. Если труба по размеру меньше, чем требуется, это неизбежно ведет к превышению нормативного давления, в итоге постоянный перегруз сети, тем самым оборудование быстро выйдет из строя. А наоборот очень большой размер, ведет к тому, что напор будет отсутствовать и приведет к большим расходам на регулировку насосных устройств.

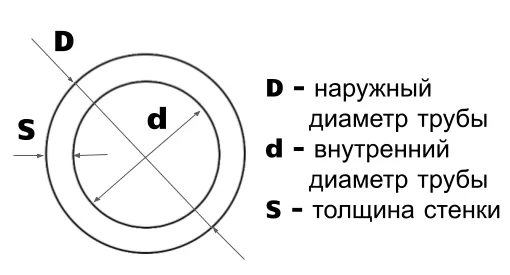

Характеристика размера труб:

Характеристики трубы.png

  • Наружный диаметр (D) – величина трубы, остается неизменной (изготовление фитингов и арматуры)
  • Внутренний диаметр d (Условный проход (Ду))-  это средний просвет, который соответствует параметрам соединяемых изделий и арматуры.
  • Толщина стенки (S) – трубы, которые внешне одинаковы, возможно отличие толщены стенки.

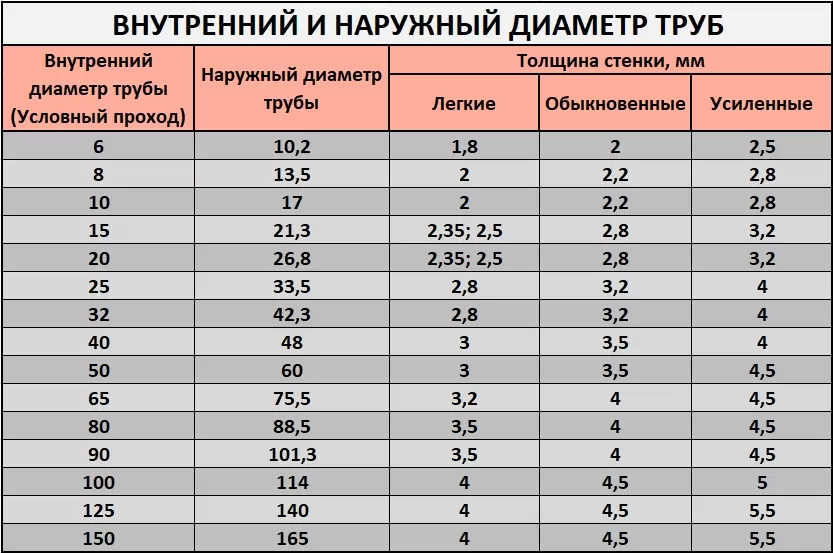

Наружные диаметры и толщина стенки труб

Внут и наруж диаметры пнг.png

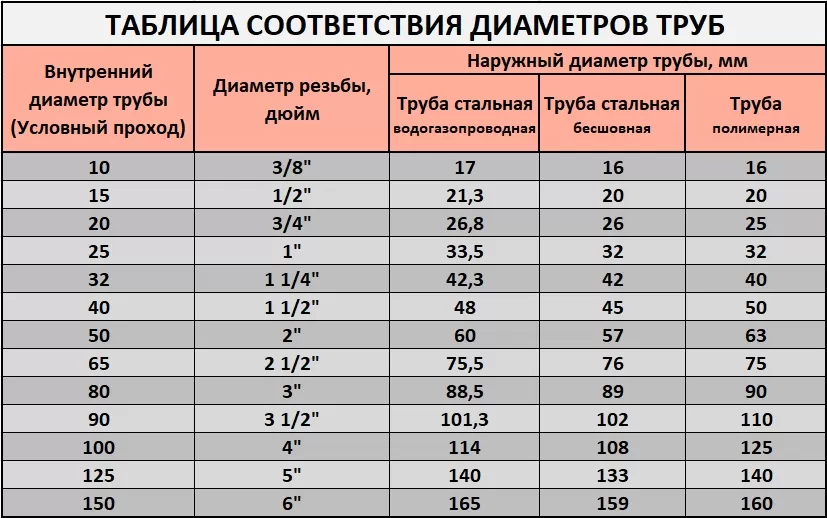

Таблица соответствия диаметров труб

Диаметры труб пнг.png


Не всегда есть уже отмеренные или вычисленные размеры труб. Давайте сами попробуем вычислить диаметр трубы. Есть несколько вариантов это сделать:

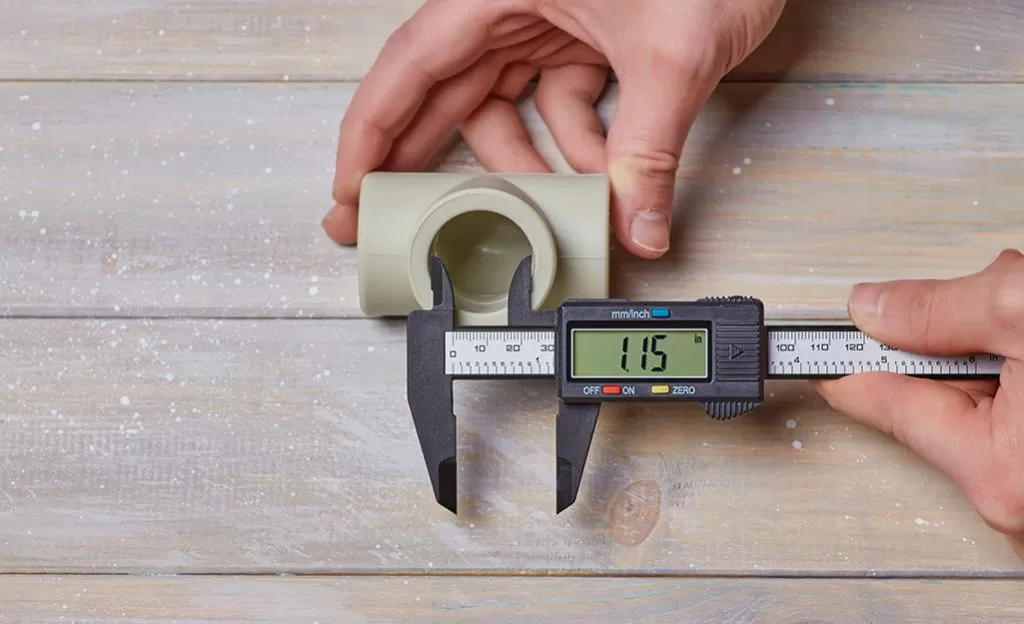

1. Измеряем распил штангенциркулем или микрометром

измерение штангенциркулем.jpg

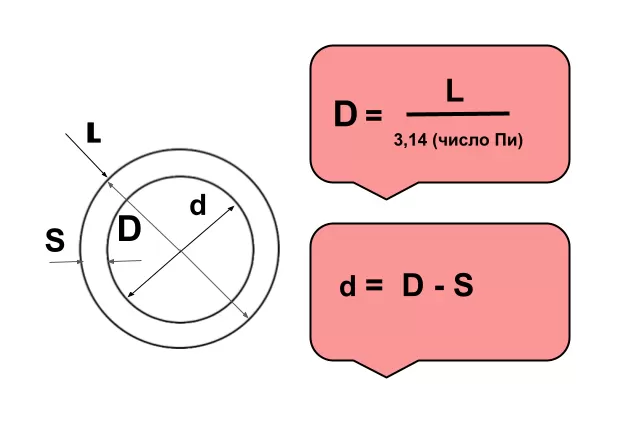

2. Определить длину окружности, необходимо измерить обхват трубы – это и будет длина (L). Делим длину на число Пи (3,1415). Зная толщину стенки (S) можем вычислить d.

Вычисление диаметра.png

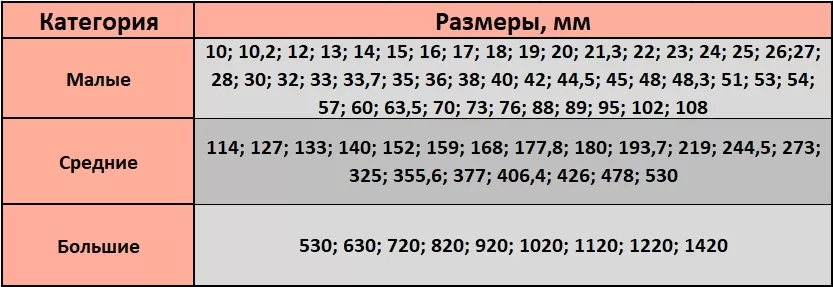

Каждый вид трубы имеет свое прямое назначение:

- Малые (10-108 мм.) для коммуникационных сетей;

- Средние (114-530 мм.) для городских инженерных сетей

- Большие (530-1420 мм.) для магистральных сетей.

Таблица размеров.jpg
