Pagnoni

Pagnoni с 1982 года является ведущей итальянской компанией по производству аксессуаров для станков с ЧПУ (стандартных и нестандартных). В настоящее время компания входит в Топ-10 производителей держателей инструментов в Европе. В последние годы усилила свое присутствие также на международных рынках. В настоящее время Pagnoni ориентирована на удовлетворение требований как стандартных, так и индивидуальных компонентов, основанных на спецификациях заказчика. Постоянное технологическое развитие и непрерывные исследования, ориентированные на совершенство, позволили компании стать лидером и ориентиром на рынке.

Каталоги продукции Pagnoni

Общий каталог 2020-2021

2020-2021

Повысьте эффективность производства

Заполните заявку и мы подберем инструмент под ваши нужды

Продукция Pagnoni

Сортировать:

Pagnoni

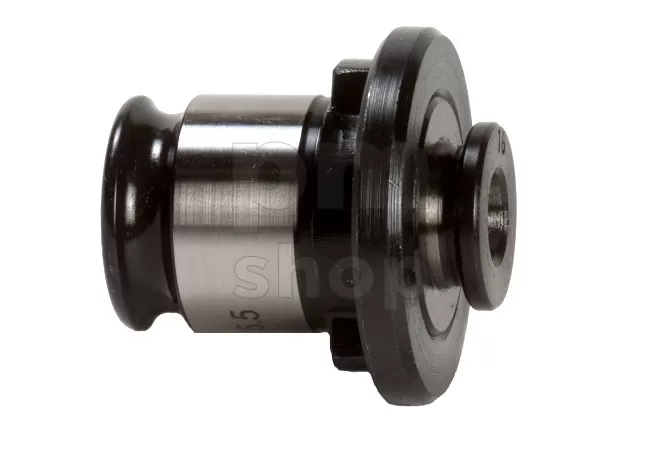

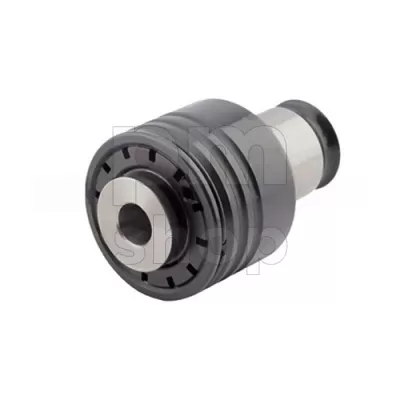

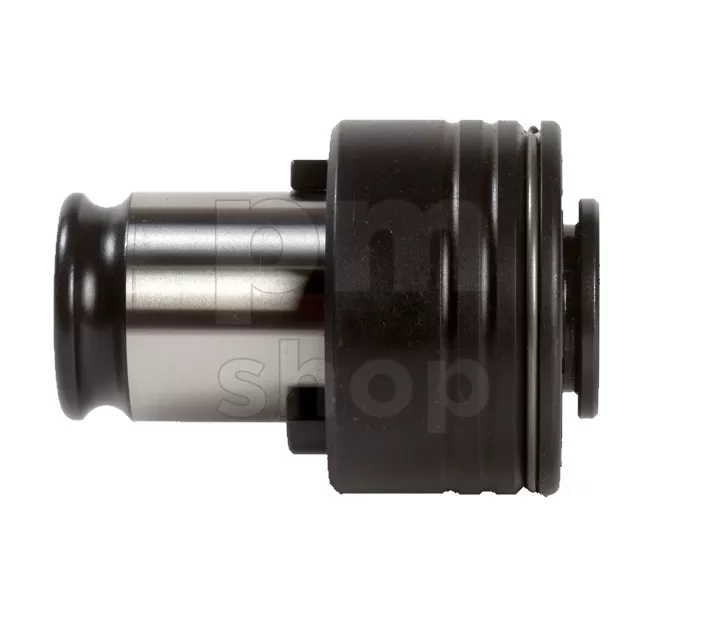

Вставка для метчиков Pagnoni BCF2 с муфтой

Предназначены для резьбонарезных патронов Pagnoni серии PCRM2

6 990 ₽

с НДС

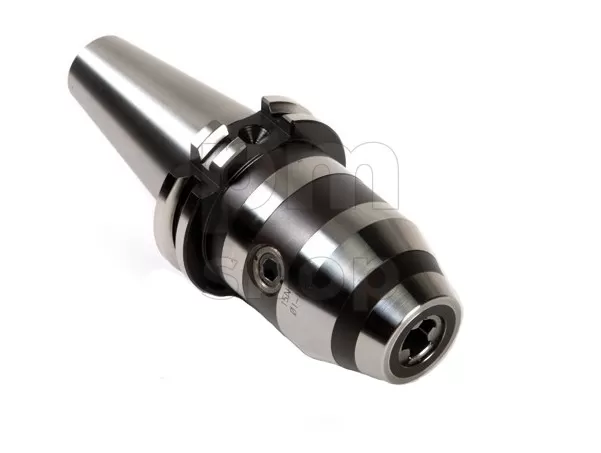

Показатель	Значение
Вылет, мм	100
Конус	BT30
Диаметр оправки, мм	50.5
Длина оправки, мм	97-104.5
Наличие	В наличии
Диаметр зажима, мм	0.3-13
Вес, кг	1.5

Показатель	Значение
Принцип зажима пластины	прижим пластины винтом
Ориентация резца	левый
Сечение хвостовика, мм	16x16
Длина резца, мм	100
Размер пластины (длина грани), мм	16
Устанавливаемая пластина	16ER..
Наличие	В наличии

Показатель	Значение
Картинки вариации	312380
D, мм	23
Диаметр отверстия СОЖ, мм	7
Тип	SK40
Резьба	M16
Диаметр D1, мм	17
Диаметр D2, мм	14
Диаметр D3, мм	19
Посадка SW/C, мм	19
Общая длина штревеля, мм	54
Вылет от торца патрона L1, мм	26
Длина L2, мм	7
Угол	15°

Показатель	Значение
Вылет, мм	130
Конус	BT40
Диаметр оправки, мм	57
Длина оправки, мм	116-130
Наличие	Ожидается поступление
Диаметр зажима, мм	3-16
Вес, кг	2.6

Показатель	Значение
Наименование пластины	VCGX
Материал пластины	твердый сплав JP6010
Покрытие пластины	PVD
Геометрия пластины	VC - ромб 35°
Стружколом: тип обработки	получистовая
Толщина пластины, мм	5.56
Класс допуска \| габариты \| кромка \| толщина, мм	±0.025 \| ±0.025 \| ±0.13
Размер пластины, мм	22
Форма вершины режущей кромки, мм	cкругление R1.2
Диаметр крепежного отверстия пластины, мм	5.5
Диаметр вписанной окружности пластины - IC, мм	12.7
Назначение пластины	для чистовой и получистовой обработки цветных металлов
Особенности материала пластины	твердый сплав для обработки материалов группы N10 (алюминиевые и медные сплавы)
Материал обработки	цветные металлы
Задний угол	7°

Показатель	Значение
Диаметр, мм	4.7
Общая длина, мм	50
Длина рабочей части, мм	14
Диаметр хвостовика, мм	6
Материал инструмента	твёрдый сплав
Покрытие	DK110
Назначение	цветные металлы
Количество зубов	3
Шаг, мм	0.5 - 1.0
Тип хвостовика	цилиндрический

Показатель	Значение
Расхождение губок, мм	425
Габаритная длина, мм	775
Ширина губок, мм	200
M1, мм	155-580
Ширина тисков, мм	280
А, мм	19
В, мм	18
С, мм	18
D, мм	240
F, мм	100±0.01
G, мм	160
I, мм	190±0.01
K, мм	720
Вес, кг	95
Наличие	Под заказ

Показатель	Значение
Габариты, см	50×25×20
Передача сигнала	передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)п
Совместимые интерфейсы	OSI-30
Предназначение	токарный станок, фрезерный станок
Степень защиты	IP68
Направление измерений	±X, ±Y, +Z
Рабочий диапазон	до 5 м
Вес, кг	4
Усилие срабатывани по оси Z, г	500-1000
Вес, кг	4
Объект контроля	деталь

Показатель	Значение
Рабочая поверхность поршня, см²	50
Диапазон рабочего давления, бар	8/60
Макс. усилие зажима на ролик, дН	1000
Точность центрирования по всему диапазону, мм	0.04
Точность повторения, мм	0.007
Макс. линейная скорость ролика, м/мин	725
Масса, кг	39
Диапазон зажима без скребков, мм	12-152
Диапазон зажима со скребками (3 шт.), мм	16-152
Опции системы смазки	ручная
Наличие	Под заказ

Показатель	Значение
Тип оснастки	блок приводной радиальный цанговый
Хвостовик	D (DIN 69880) - 30 мм
Крепление инструмента	ER25 (430E)
Заж. инструмент	1-16
Высота корпуса, мм	117
Ширина корпуса 1, мм	64
Вылет от оси привода, мм	74.5
Вылет от корпуса головки, мм	26
Размер гайки, мм	42
Зацепление	DIN 5480 (W16x0.8)

Показатель	Значение
Габариты, см	20×15×15
Передача сигнала	проводная измерительная система, является наиболее простым способом системы передач сигнала
Предназначение	токарный станок
Картинки вариации	354815
Степень защиты	IP68
Направление измерений	±X, +Z
Вес, кг	1.5
Вес, кг	1.5
Объект контроля	инструмент

Показатель	Значение
Диаметр режущей части, мм	17.5
Диаметр хвостовика, мм	18
Общая длина, мм	123
Длина режущей части, мм	73
Покрытие	PV300
Материал инструмента	микрозернистый твердый сплав
Материал обработки	сталь, нержавеющая сталь, чугун, цветные металлы, жаропрочные
Подвод СОЖ	внутренний
Допуск	+0.012/+0.002
Угол спирали	30°
Угол при вершине	140°
Хвостовик	цилиндрический
Наличие	Ожидается поступление
Длина стружечной канавки, мм	73

Показатель	Значение
Резьба	M8x1
Длина метчика, мм	90
Длина заборной части, мм	2.5P
Длина рабочей части, мм	12
Длина хвостовика метчика, мм	46
Диаметр хвостовика метчика, мм	6
Размер стороны квадрата, мм	4.9
Длина квадрата, мм	8
Количество канавок	3
Класс точности	ISO2
Исполнение метчика	3
Стандарт инструмента	DIN 374
Материал метчика	HSS-P
Покрытие	с покрытием
Тип резьбы	M (Метрическая)

Показатель	Значение
Резьба	M12x1.5
Длина метчика, мм	100
Длина заборной части, мм	3P
Длина канавки, включающая выход, мм	15
Длина хвостовика метчика, мм	51
Диаметр хвостовика метчика, мм	9
Размер стороны квадрата, мм	7
Длина квадрата, мм	10
Количество канавок	3
Класс точности	ISO2
Исполнение метчика	3
Стандарт инструмента	DIN 374
Материал метчика	HSS-P
Покрытие	OX - оксидирование
Тип резьбы	M (Метрическая)

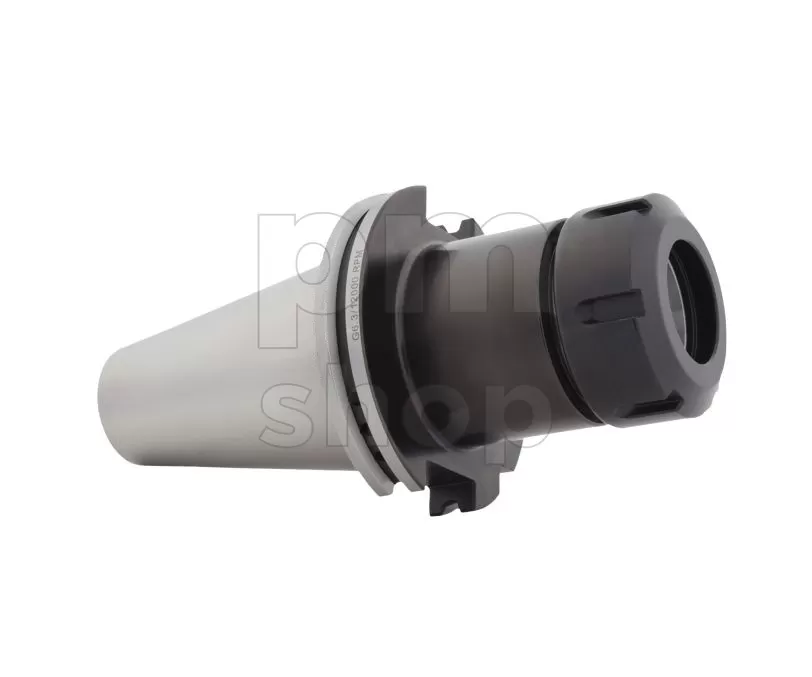

Показатель	Значение
Вылет, мм	200
Конус	SK50 DIN69871
Вылет, мм	200
Вес патрона, кг	4.7
Цанга	ER32
Диаметр гайки, мм	50
Диаметр зажима, мм	2-20
Зажимаемый диапазон, мм	2 - 20

Показатель	Значение
Вылет, мм	190
Конус	BT50
Диаметр оправки, мм	57
Длина оправки, мм	176-190
Наличие	Ожидается поступление
Диаметр зажима, мм	3-16
Вес, кг	6.2
