Показатель | Значение |
---|---|
Наличие | В наличии |
Габариты, см | 4×5 |
Передача сигнала | передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)п |
Точность позиционирования, мм | 1 |
Предназначение | токарный станок, фрезерный станок |
Картинки вариации | 312422, 312423 |
Степень защиты | IP67 |
Направление измерений | ±X, ±Y, -Z |
Рабочий диапазон | до 5 м |
Вес, кг | 0.25 |
Усилие срабатывани по оси Z, г | 580 |
Скорость при измерении, об/мин | 1000 |
Объект контроля | деталь |
Показатель | Значение |
---|---|
Наличие | В наличии |
Материал пластины | твердый сплав |
Покрытие пластины | YBG201 |
Шаг резьбы, мм | 3.5 - 5.0 |
Диаметр крепежного отверстия пластины - D1, мм | 5.5 |
Диаметр вписанной окружности пластины - IC, мм | 12.7 |
Тип резьбы пластины | наружная правая |
Толщина рабочей части пластины, мм | 5.56 |
Показатель | Значение |
---|---|
Наличие | Под заказ |
Габариты, см | 45×25×20 |
Передача сигнала | передача сигнала по кабелю является наиболее простым способом передачи сигнала |
Предназначение | фрезерный станок |
Степень защиты | IP68 |
Направление измерений | ±X, ±Y, +Z |
Вес, кг | 3 |
Объект контроля | инструмент |
Показатель | Значение |
---|---|
Картинки вариации | 311038 |
Материал пластины | твердый сплав JC9025 |
Покрытие пластины | CVD |
Геометрия пластины | треугольник 60° |
Стружколом: тип обработки | получистовая |
Толщина пластины, мм | 4.76 |
Класс допуска | габариты | кромка | толщина, мм | ±0.05~0.15 | ±0.08~0.2 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 16 |
Форма вершины режущей кромки, мм | cкругление R1.2 |
Диаметр крепежного отверстия пластины - D1, мм | 3.81 |
Диаметр вписанной окружности пластины - IC, мм | 9.525 |
Назначение пластины | получистовая обработка нержавеющих сталей (ISO M) даже при (незначительном) прерывистом резании |
Особенности материала пластины | прочная твердосплавная основа с многослойным MT-CVD (TiCN+TiN) покрытием |
Показатель | Значение |
---|
Показатель | Значение |
---|---|
Картинки вариации | 311118 |
Материал пластины | керамика NAC200 |
Геометрия пластины | треугольник 60° |
Толщина пластины, мм | 4.76 |
Класс допуска | габариты | кромка | толщина, мм | ±0.025 | ±0.025 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 16 |
Форма вершины режущей кромки, мм | cкругление R0.8 |
Диаметр крепежного отверстия пластины - D1, мм | 3.81 |
Диаметр вписанной окружности пластины - IC, мм | 9.525 |
Назначение пластины | для чистовой и получистовой обработки закаленных сталей |
Особенности материала пластины | оксидно-карбидный керамический сплав (Al2O3 + TiCN) |
Исполнение кромки | для чистовой обработки |
Показатель | Значение |
---|---|
Наличие | В наличии |
Показатель | Значение |
---|---|
Картинки вариации | 312063 |
Материал пластины | кубический нитрид бора (PCBN) NBH900 |
Геометрия пластины | круг |
Толщина пластины, мм | 3.18 |
Класс допуска | габариты | кромка | толщина, мм | ±0.025 | ±0.025 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 12 |
Показатель | Значение |
---|---|
Наличие | В наличии |
Показатель | Значение |
---|---|
Наличие | В наличии |
Материал пластины | твердый сплав JU6520 |
Покрытие пластины | без покрытия |
Геометрия пластины | параллелограмм 85° |
Толщина пластины, мм | 3.5 |
Класс допуска | габариты | кромка | толщина, мм | ±0.025 | ±0.025 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 11 |
Форма вершины режущей кромки, мм | cкругление R0.4 |
Диаметр крепежного отверстия пластины - D1, мм | 2.8 |
Назначение пластины | получистовая обработка |
Особенности материала пластины | твердый сплав для обработки материалов группы N20 (цветные металлы, дающие сливную стружку) |
Материал обработки | алюминий |
Показатель | Значение |
---|---|
Наличие | Ожидается поступление |
Вылет, мм | 38 |
Конус | цилиндр |
Вылет, мм | 38 |
Длина хвостовика, мм | 50 |
Цанга | ER20 |
Диаметр гайки, мм | 34 |
Ø хвостовика патрона, мм | 25 |
Показатель | Значение |
---|---|
Наличие | Ожидается поступление |
Вылет, мм | 70 |
Конус | BT40 |
Вылет, мм | 70 |
Примечание | с шестигранной гайкой для обычного ключа |
Цанга | ER16 |
Диаметр гайки, мм | 32 |
Балансировка, об/мин | G6.3 15000 |
Показатель | Значение |
---|---|
Картинки вариации | 310916 |
Материал пластины | твердый сплав JC7010 |
Покрытие пластины | CVD |
Геометрия пластины | квадрат 90° |
Толщина пластины, мм | 4.76 |
Класс допуска | габариты | кромка | толщина, мм | ±0.05~0.15 | ±0.08~0.2 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 12 |
Форма вершины режущей кромки, мм | cкругление R0.8 |
Назначение пластины | обычная и прерывистая обработка серого чугуна и чугуна с шаровидным графитом |
Особенности материала пластины | мелкозернистый твердый сплав с многослойным MT-CVD (TiCN+Al2O3) покрытием |
Показатель | Значение |
---|---|
Наличие | В наличии |
Диаметр, мм | 63 |
Диаметр хвостовика, мм | 50 |
Количество зубов | 3 |
Совместимая пластина | TPKN2204.. |
Картинки вариации | 310540 |
Количество пластин | 3 |
Высота корпуса, мм | 50 |
Вес, кг | 0.5 |
Макс. глубина резания, мм | 15 |
Диаметр посадочного отверстия, мм | 22 |
Главный угол в плане | 90° |
Показатель | Значение |
---|---|
Наличие | В наличии |
Диаметр, мм | 20 |
Общая длина, мм | 104 |
Длина рабочей части, мм | 38 |
Диаметр хвостовика, мм | 20 |
Материал инструмента | HSS/Co |
Покрытие | без покрытия |
Назначение | алюминий |
Количество зубов | 2 |
Угол наклона спирали | 42° |
Тип хвостовика | Weldon |
Допуск | -0.040/-0.073 |
Показатель | Значение |
---|---|
Наличие | Под заказ |
Расхождение губок, мм | 290 |
Габаритная длина, мм | 743 |
Ширина губок, мм | 201 |
Высота губок, мм | 63 |
А, мм | 170 |
В, мм | 110±0.01 |
С, мм | 0-290 |
С1, мм | 90-380 |
С2, мм | 155-440 |
С3, мм | 240-530 |
D, мм | 100±0,02 |
E, мм | 18 |
F, мм | 635 |
I, мм | 19 |
J, мм | 18 |
K, мм | 63 |
L, мм | 120 |
M, мм | 197 |
Макс. нагрузка, кг | 8000 |
Вес, кг | 95 |
Показатель | Значение |
---|---|
Картинки вариации | 311435 |
Материал пластины | твердый сплав JP5025 |
Покрытие пластины | PVD |
Геометрия пластины | ромб 80° |
Стружколом: тип обработки | получистовая |
Толщина пластины, мм | 2.38 |
Класс допуска | габариты | кромка | толщина, мм | ±0.05~0.15 | ±0.08~0.2 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 6 |
Форма вершины режущей кромки, мм | cкругление R0.8 |
Диаметр вписанной окружности пластины - IC, мм | 6.35 |
Назначение пластины | основной выбор при обработке материалов ISO P, M и K на средней скорости резания |
Особенности материала пластины | суперпрочный мелкозернистый твердый сплав с TiAlN покрытием, полученным методом PVD |
Показатель | Значение |
---|---|
Картинки вариации | 311347 |
Материал пластины | твердый сплав JC8025 |
Покрытие пластины | CVD |

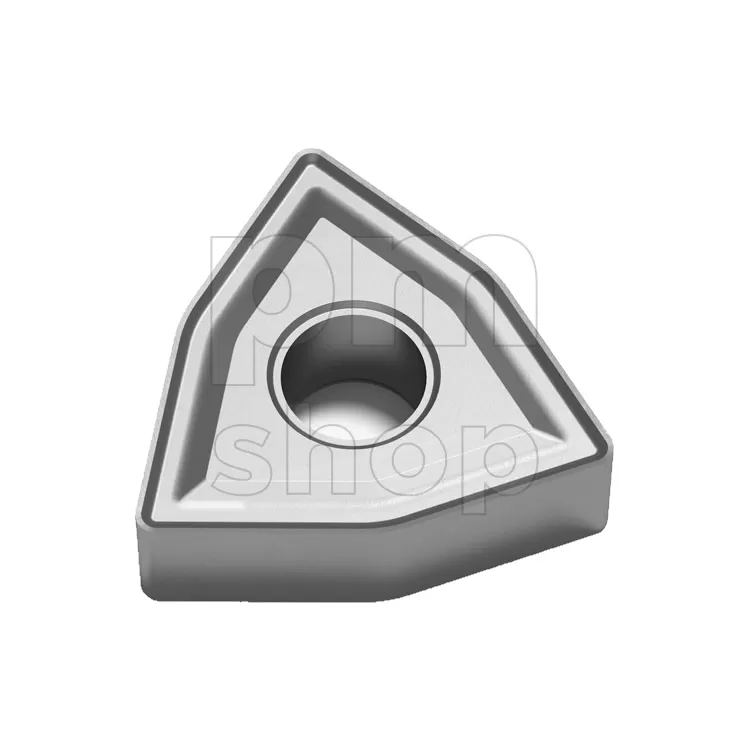

Геометрия пластины | W - ломаный треугольник 80° |
Стружколом: тип обработки | черновая |
Толщина пластины, мм | 4.76 |
Класс допуска | габариты | кромка | толщина, мм | ±0.05~0.15 | ±0.08~0.2 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 8 |
Форма вершины режущей кромки, мм | cкругление R1.2 |
Диаметр вписанной окружности пластины - IC, мм | 12.7 |
Назначение пластины | подходит для основного применения при обработке сталей ISO P даже при прерывистом резании |
Особенности материала пластины | основа из твердого сплава с высокой ударопрочностью MT-CVD (TiCN+Al2O3+TiN) покрытие |
