Показатель | Значение |
---|---|
Картинки вариации | 349723 |
Материал пластины | твердый сплав JC8015 |
Покрытие пластины | CVD |
Геометрия пластины | SN - квадрат 90° |
Стружколом: тип обработки | чистовая |
Толщина пластины, мм | 4.76 |
Класс допуска | габариты | кромка | толщина, мм | ±0.05~0.15 | ±0.08~0.2 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 12 |
Форма вершины режущей кромки, мм | cкругление R0.4 |
Диаметр крепежного отверстия пластины - D1, мм | 5.16 |
Диаметр вписанной окружности пластины - IC, мм | 12.7 |
Назначение пластины | высокая скорость резания и стабильное резание при обработке обычных и низколегированных сталей |
Особенности материала пластины | твердый сплав с высокой износостойкостью MT-CVD (TiCN+Al2O3+TiN) |
Показатель | Значение |
---|---|
Резьба | M22x2.5 |
Длина метчика, мм | 140 |
Длина заборной части, мм | 3P |
Длина канавки, включающая выход, мм | 20 |
Длина хвостовика метчика, мм | 71 |
Диаметр хвостовика метчика, мм | 18 |
Размер стороны квадрата, мм | 14.5 |
Длина квадрата, мм | 17 |
Количество канавок | 4 |
Класс точности | ISO2 |
Исполнение метчика | 4 |
Стандарт инструмента | DIN 376 |
Подача СОЖ | без подвода СОЖ |
Материал метчика | HSS-P |
Покрытие | NI - азотирование |
Тип резьбы | M (Метрическая) |
Показатель | Значение |
---|---|
Материал пластины | твердый сплав JP9635 |
Покрытие пластины | PVD |
Геометрия пластины | параллелограмм 85° |
Стружколом: тип обработки | чистовая |
Толщина пластины, мм | 3.5 |
Класс допуска | габариты | кромка | толщина, мм | ±0.05~0.15 | ±0.08~0.2 | ±0.13 |
Размер пластины (длина грани с округлением к меньшему), мм | 11 |
Форма вершины режущей кромки, мм | cкругление R0.4 |
Диаметр крепежного отверстия пластины - D1, мм | 2.8 |
Особенности материала пластины | твердый сплав для обработки материалов группы M35 (нержавеющие стали) |
Материал обработки | нержавеющая сталь |
Задний угол | 11° |
Показатель | Значение |
---|---|
Вылет, мм | 200 |
H, мм | 18 |
K, мм | 5 |
W | 10 |
Диаметр оправки, мм | 48 |
Посадочный диаметр инструмента, мм | 22 |
Исполнение | 1 |

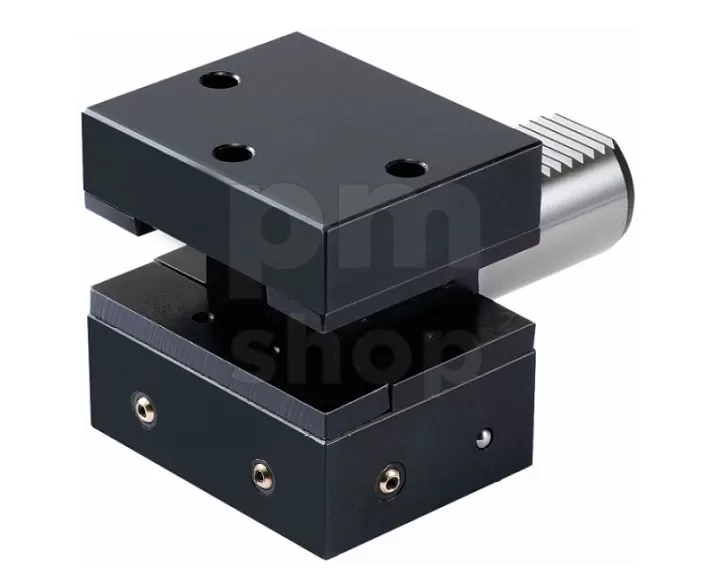

Показатель | Значение |
---|---|
D4, мм | 98 |
Крепление DIN69880 | VDI50 |
D1, мм | 50 |
D2, мм | 50 |
D3, мм | 75 |
H, мм | 35 |
L3, мм | 30 |
L1, мм | 100 |
L2, мм | 83 |
Показатель | Значение |
---|---|
Резьба | M8x1.25 |
Длина метчика, мм | 90 |
Длина заборной части, мм | 2.5P |
Длина канавки, включающая выход, мм | 19 |
Длина рабочей части + длина шейки, мм | 35 |
Длина хвостовика метчика, мм | 48 |
Диаметр хвостовика метчика, мм | 8 |
Размер стороны квадрата, мм | 6.2 |
Длина квадрата, мм | 9 |
Количество канавок | 3 |
Класс точности | ISO2 |
Исполнение метчика | 1 |
Подача СОЖ | с подачей СОЖ |
Материал метчика | HSS-Со - быстрорежущая сталь с содержанием кобальта |
Покрытие | TiCN |
Тип резьбы | M (Метрическая) |
Показатель | Значение |
---|---|
Радиус скругления кромки | 0.2 |
Материал инструмента | твёрдый сплав |
Назначение | сталь, нержавеющая сталь, чугун, цветные металлы, титановые и жаропрочные сплавы |
Длина резца, мм | 50 |
a, мм | 5.7 |
Длина расточки без хвостовика, мм | 22 |
Минимальный диаметр растачивания, мм | 6.1 |
Диаметр хвостовика, мм | 6 |
Покрытие | TiN |
Показатель | Значение |
---|---|
Исполнение | 2 |
Посадочный диаметр втулки, мм | 50 |
Диаметр фланца, мм | 56 |
Способ крепления инструмента | винтами через паз во втулке |
Картинки вариации | 370883 |
Диаметр зажима инструмента, мм | 40 |
Длина посадки втулки, мм | 80 |
Длина втулки, мм | 85 |
Показатель | Значение |
---|---|
Резьба | M16x2 |
Длина метчика, мм | 110 |
Длина заборной части, мм | 4.5P |
Длина канавки, включающая выход, мм | 26 |
Длина хвостовика метчика, мм | 56 |
Диаметр хвостовика метчика, мм | 12 |
Размер стороны квадрата, мм | 9 |
Длина квадрата, мм | 12 |
Количество канавок | 3 |
Класс точности | ISO2X |
Исполнение метчика | 3 |
Стандарт инструмента | DIN 376 |
Показатель | Значение |
---|---|
Диаметр зажима, мм | 3x2.25 - 22.4x18 |
Длина цанги, мм | 46 |
Стандарт цанги | ER40 |
Диаметр торца цанги, мм | 40 |

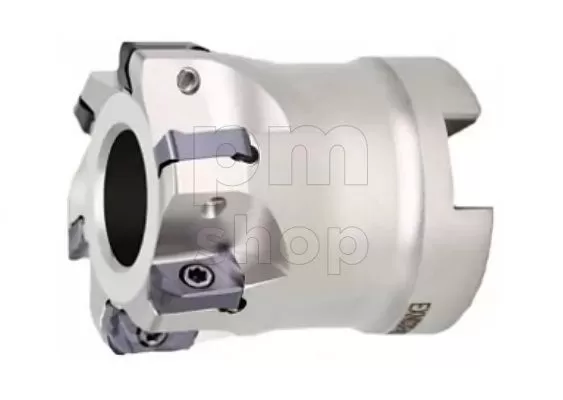

Показатель | Значение |
---|---|
Диаметр, мм | 80 |
Диаметр хвостовика, мм | 60 |
Количество зубов | 4 |
Совместимая пластина | TPKN2204.. |
Картинки вариации | 370593 |
Количество пластин | 4 |
Высота корпуса, мм | 50 |
Вес, кг | 0.9 |
Макс. глубина резания, мм | 15 |
Диаметр посадочного отверстия, мм | 27 |
Наличие | В наличии |
Главный угол в плане | 90° |

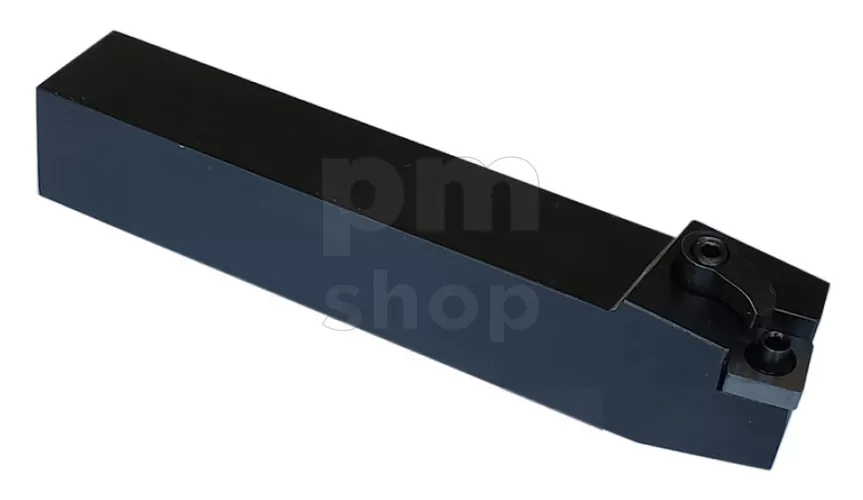

Показатель | Значение |
---|---|
Принцип зажима пластины | прижим сверху через отверстие; максимальная жесткость, для черновой обработки и работе на удар |
Геометрия пластины для державки | W – ломаный треугольник (80°) |
Главный угол в плане | 95° |
Задний угол пластины | 0° |
Ориентация резца | правый |
Сечение хвостовика, мм | 32х25 |
Длина резца, мм | 170 |
Размер пластины (длина грани), мм | 8 |
Устанавливаемая пластина | WN.. 0804.. |
Наличие | Ожидается поступление |
Показатель | Значение |
---|---|
Вылет, мм | 120 |
Ширина шпонки, мм | 7 |
Конус | BT40 |
Резьба крепежного винта | M24X2 |
Диаметр оправки, мм | 40 |
Посадочный диаметр инструмента, мм | 27 |
Размер со шпонкой, мм | 29 |
Резьба под гайку, мм | 21 |
Высота гайки, мм | 25 |
Показатель | Значение |
---|---|
Диаметр, мм | 7.95 |
Общая длина, мм | 60 |
Длина рабочей части, мм | 18 |
Диаметр хвостовика, мм | 8 |
Материал инструмента | твёрдый сплав |
Покрытие | DK110 |
Назначение | цветные металлы |
Количество зубов | 4 |
Шаг, мм | 1.0 - 1.75 |
Тип хвостовика | цилиндрический |
Показатель | Значение |
---|---|
Вылет, мм | 45 |
Конус | BT40 |
Диаметр оправки, мм | 25 |
Посадочный конус инструмента | КМ1 |
Показатель | Значение |
---|---|
Диаметр режущей части, мм | 20 |
Диаметр хвостовика, мм | 20 |
Общая длина, мм | 153 |
Длина режущей части, мм | 101 |
Покрытие | PV300 |
Материал инструмента | микрозернистый твердый сплав |
Материал обработки | сталь, нержавеющая сталь, чугун, цветные металлы, титановые и жаропрочные сплавы |
Подвод СОЖ | внутренний |
Допуск | +0.029/+0.008 |
Угол спирали | 30° |
Угол при вершине | 140° |
Хвостовик | цилиндрический |
Длина стружечной канавки, мм | 101 |
Показатель | Значение |
---|---|
Принцип зажима пластины | прижим пластины винтом |
Геометрия пластины для державки | D – ромб (55°) |
Главный угол в плане | 93° |
Задний угол пластины | 7° |
Ориентация резца | правый |
Сечение хвостовика, мм | 32x32 |
Длина резца, мм | 170 |
Размер пластины (длина грани), мм | 11 |
Устанавливаемая пластина | DC..T 11T3.. |
Показатель | Значение |
---|---|
Длина, мм | 125 |
Ширина, мм | от 11 до 42 |
Картинки вариации | 330422 |
Толщина, мм | 8, 10, 12, 14 |
Параллельность, мм | 0.005 |
Точность, мм | 0.01 |
