Характеристики
- Габариты, см
-
50×30×30
- Передача сигнала
-
передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)п
- Совместимые интерфейсы
-
OSI-20
- Предназначение
-
токарный станок, фрезерный станок
- Степень защиты
-
IP68
- Угол поворота в произвольном направлении
-
X-Y±12°, Z +5 mm
- Усилие срабатывания в направлении X-Y
-
40-80 g
- Направление измерений
-
±X, ±Y, +Z
- Модель стандартного стилуса
-
M4-P50-RB6-S36
- Рабочий диапазон
-
>5m
- Длина кабеля
-
8m
- Вес, кг
-
7
- Длина удерживающей кабель трубки
-
2m
- Усилие срабатывани по оси Z, г
-
600±30 g
- Повторяемость (2σ)
-
≤ 2 μm
- Вес, кг
-
3
- Объект контроля
-
деталь
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
О товаре

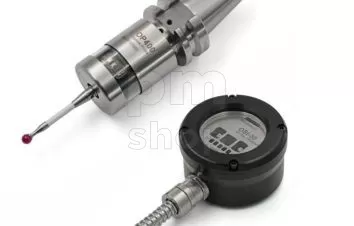

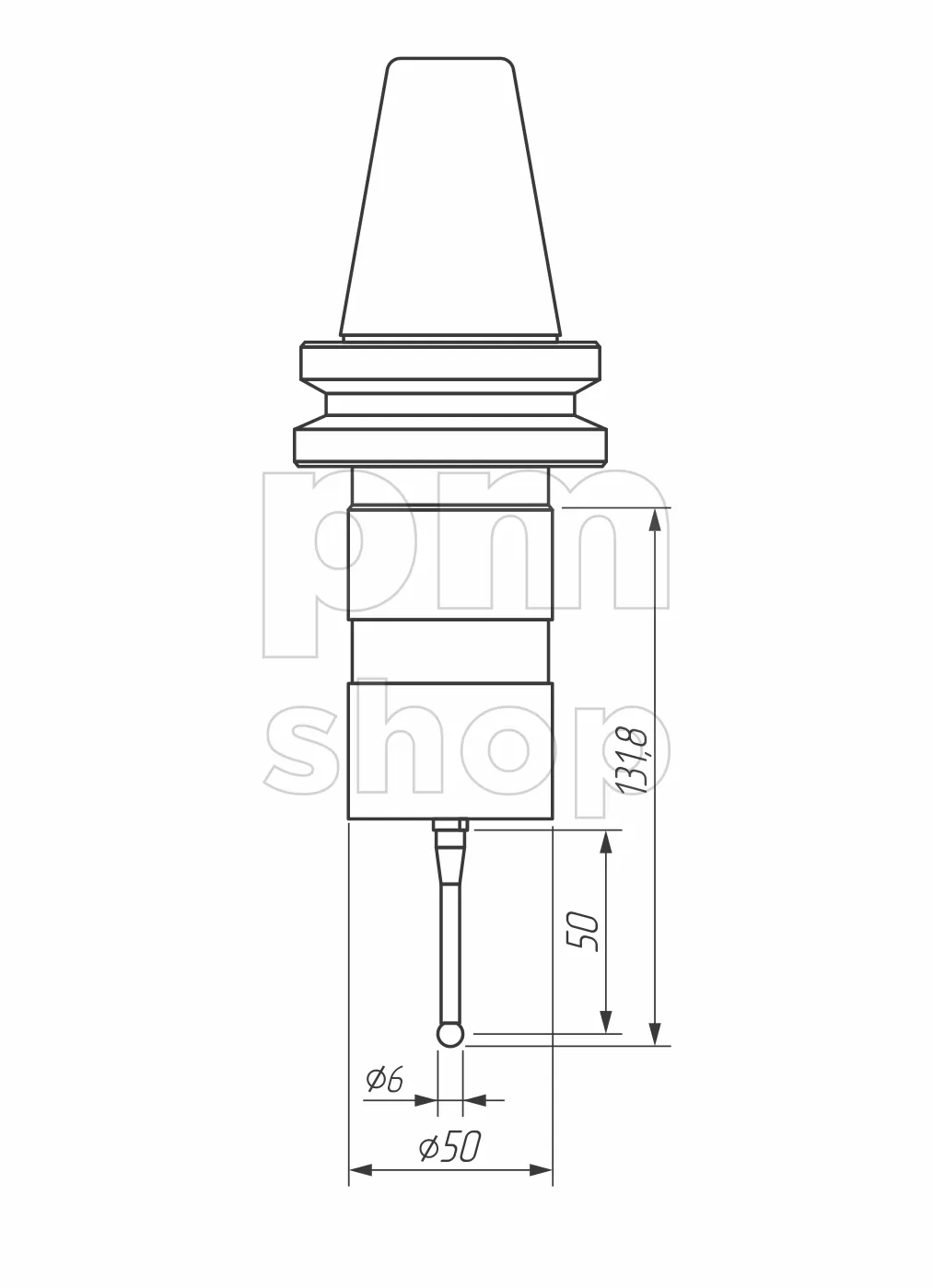

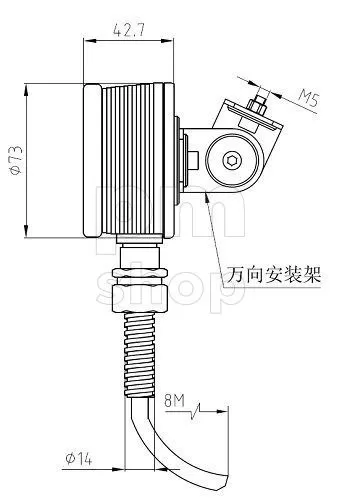

Комплект измерительной системы для контроля детали с оптической передачей сигнала включает датчик OP510, конус, приемник, щуп, бронерукав, кронштейн крепления.
Применение:
Подходят для фрезерных станков и обрабатывающих центров с автоматической сменой инструмента;
Устанавливает системы координат и нулевые точки обработки;
Автоматически обнаруживает и управляет ключевыми размерами, координатами положения и их точностью между двумя процессами.
Преимущества OPS-30:
Регулируемое расстояние передачи сигнала;
Настройка состояния выходного сигнала;
Вывод четырех видов сигналов SSR;
Щупы совместимы с датчиками Renishaw и Hexagon;
Двойные инфракрасные устройства приема и передачи сигнала.
