Как подобрать инструмент к токарным станкам и фрезерным станкам?

27.01.2022

Оснащение токарных станков делится на:

вспомогательный инструмент
оснастку

Для токарных станков

Как крепить инструмент?

Станки, которые не оснащены приводом инструмента, крепятся двумя способами:

прямая установка на револьверную головку
резцовые блоки (обычно они входят в базовую комплектацию станка).

Дополнительным оснащением вспомогательного инструмента относятся сверлильные, цанговые и резьбонарезные патроны, которые дают возможность в расширении отверстий, которые расположены по оси детали.
Станки, которые оснащены приводом инструмента, по большей части имеют револьверные головки с гнездами для крепления инструмента VDI по DIN 69880.
Чтобы правильно подобрать оснастку для револьверных головок, следует учесть важные факторы:

размер посадочного гнезда (VDI 16 — VDI 60)
тип зацепления приводных головок:

DIN 1809 DIN 5480 DIN 5482 IT MT

компоновка станка и револьверной головки

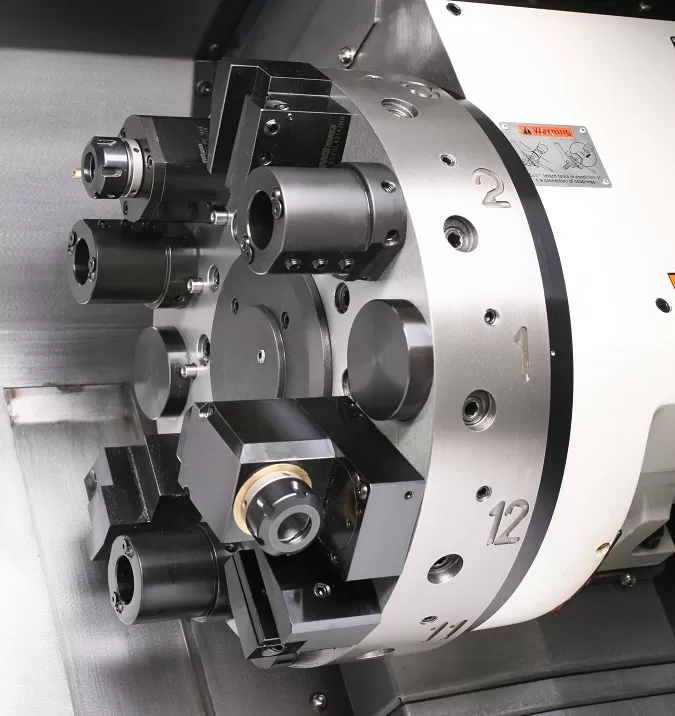

Виды револьверных головок

а) осевое расположение б) радиальное расположение
посадочных гнезд посадочных гнезд

форма инструмента (радиальный, осевой)
выполняемая операция (точение, сверление, резьбонарезание, фрезерование и т. д.)
тип и размер хвостовика инструмента (квадрат, цилиндр, Weldon, конус Морзе и др.)

Крепление детали

а) кулачковые патроны (2-х — 4-х)

кулачковые патроны.jpg

б) цанговые патроны

цанговые патроны.jpg

в) разжимные оправки
904.1000x1000 (1).jpg

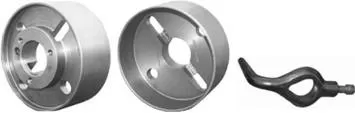

г) поводковые патроны

поводковые патроны.jpg

д) центра (вращающиеся или неподвижные)

Для фрезерных станков

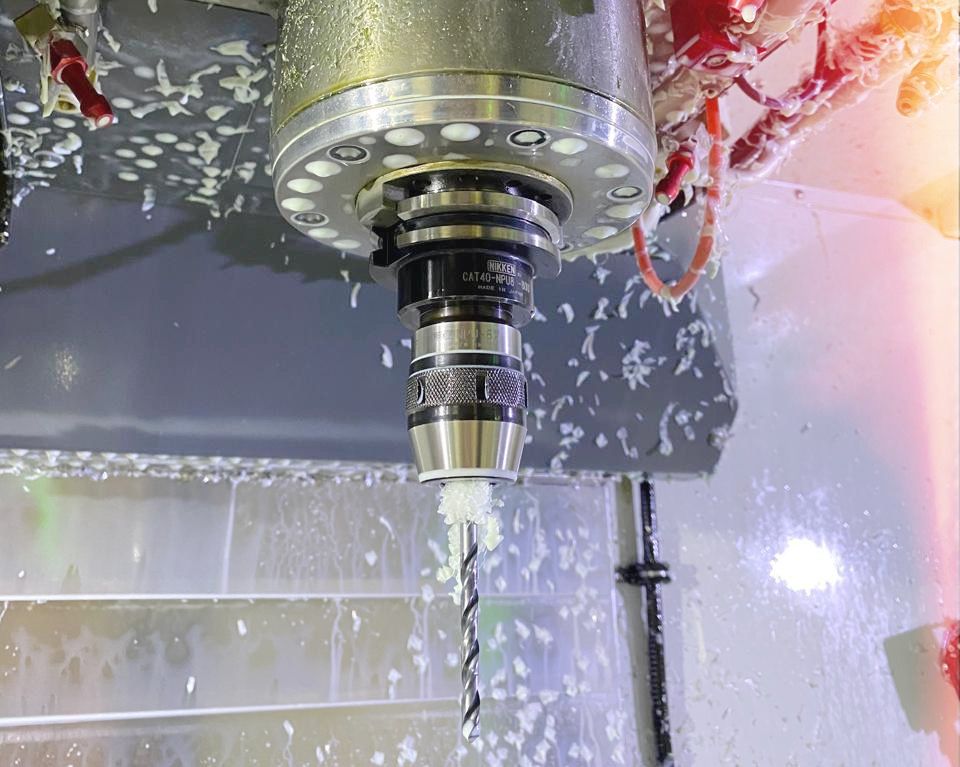

Как крепить инструмент?

Чтобы правильно подобрать оснастку для фрезерных станков, следует учесть важные факторы:

размер конуса и тип исполнения (стандарт). Существует много других типов конусов.

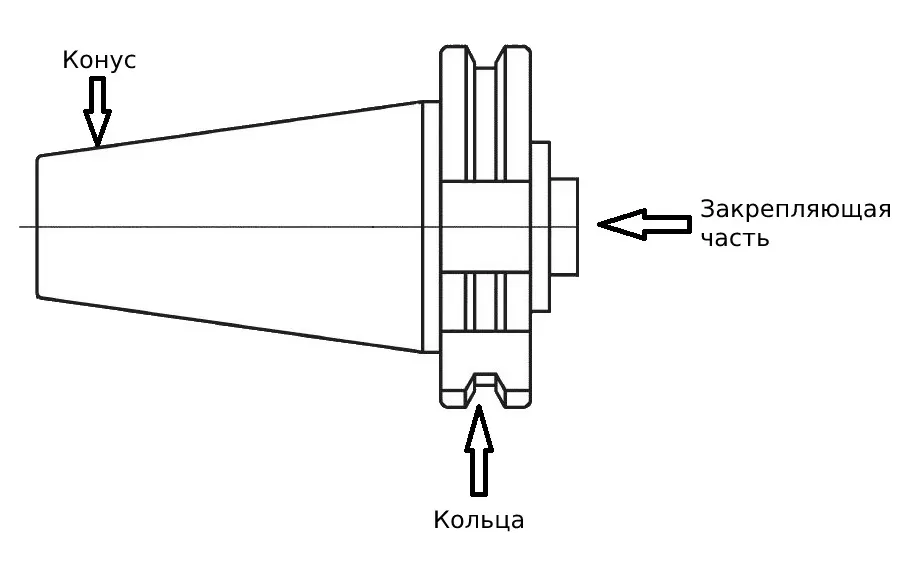

eskiz-opravi-fr.-din69871 (1) (1) (1).jpg

тип инструмента (сверло, фреза, метчик и т. д.) и исполнение его хвостовика
условия обработки:

- сила резания (обрабатываемый материал, режимы обработки, особенности геометрии инструмента, использование СОЖ)
- вылет инструмента
- геометрические особенности обрабатываемого элемента

Крепление детали

Для правильного крепления детали на фрезерных станках стоить учесть некоторые факторы:

геометрия стола станка (габариты и размер паза)
форма и габариты детали
конфигурация обрабатываемых поверхностей
требуемая жесткость крепления
материал заготовки.
