Характеристики

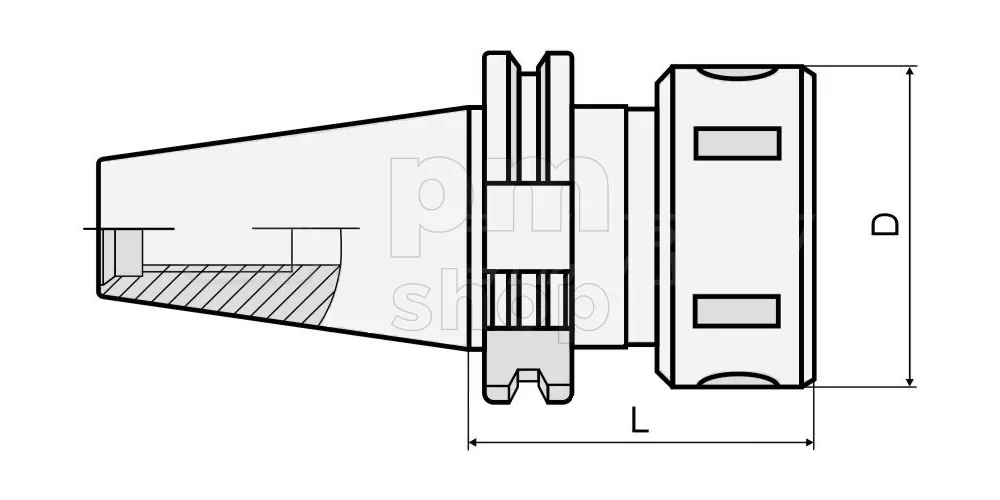

- D, мм
-
43
- Тип хвостовика
-
SK40
- L, мм
-
70
- Цанга
-
ЕОС16 (OZ16)
- Диаметр посадочного отверстия d, мм
-
2-16
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
О товаре
Фрезерный патрон SK40-OZ16-070 (соответствует стандартам DIN 69871 и ISO 7388/1) обеспечивает надежное крепление инструмента с цилиндрическим хвостовиком в шпинделе фрезерного станка. Он широко применяется на станках с ЧПУ и в обрабатывающих центрах. Закрепление инструмента осуществляется с помощью усиленной цанги и гайки EOC16/OZ16 (DIN 6499B). В зависимости от диаметра отверстия цанги, в патрон можно установить инструменты с хвостовиками диаметром от 2 до 16 мм. Крепление оправки в шпинделе выполняется с помощью штревельного болта M16, который не входит в комплект и приобретается отдельно. Подача СОЖ осуществляется через центральное отверстие (тип AD). Вылет патрона от шпинделя составляет 70 мм.
