Фреза. Что такое и какие бывают?

04.03.2022

Фреза – это металлорежущий инструмент, который используется для фрезеровки. Она может быть, как с одним режущим элементом, так и с несколькими.
Существуют фрезы:

Концевые
Фасочные
Резьбовые
Дисковые
Со сферическим торцом и др.

Фрезы могут обрабатывать такие материалы как разные виды стали, нержавеющая сталь, чугун, цветные металлы и др.

Также фрезы могут различаться по конструкции и виду режущих кромок. По данному признаку фрезы бывают:

Цельные - изготовлены из одного и того же материала
Сварные – рабочая часть изготовлена из одного материала, а хвостовик из другого, соединены они между собой с помощью сварки
Напайные – содержат в своей конструкции напаянные режущие элементы
Сборные – рабочая часть и хвостовик изготовлены из разных материалов, которые присоединяются при помощи винтов или болтов.
Фрезерные головки – инструмент, который состоит из корпуса фрезы с прикреплёнными к нему пластинами

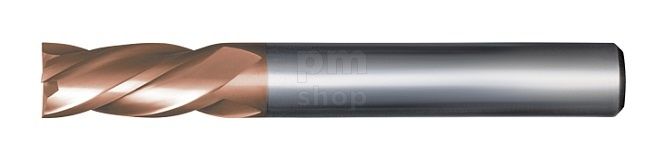

Концевые фрезы

Такие фрезы имеют возможность работать в разных направлениях, в отличие от сверл, которые работают только в осевом. Данный вид инструмента используют на фрезерных станках. Они имеют конический, либо цилиндрический хвостовик, который присоединяется в шпиндель.
Концевые фрезы используются для различных операций по металлу. В зависимости от выполняемых работ они бывают:

С коническим хвостовиком
С цилиндрическим хвостовиком
Шпоночные
С винтовыми твердосплавными пластинами
Т-образные
Для сегментных шпонок

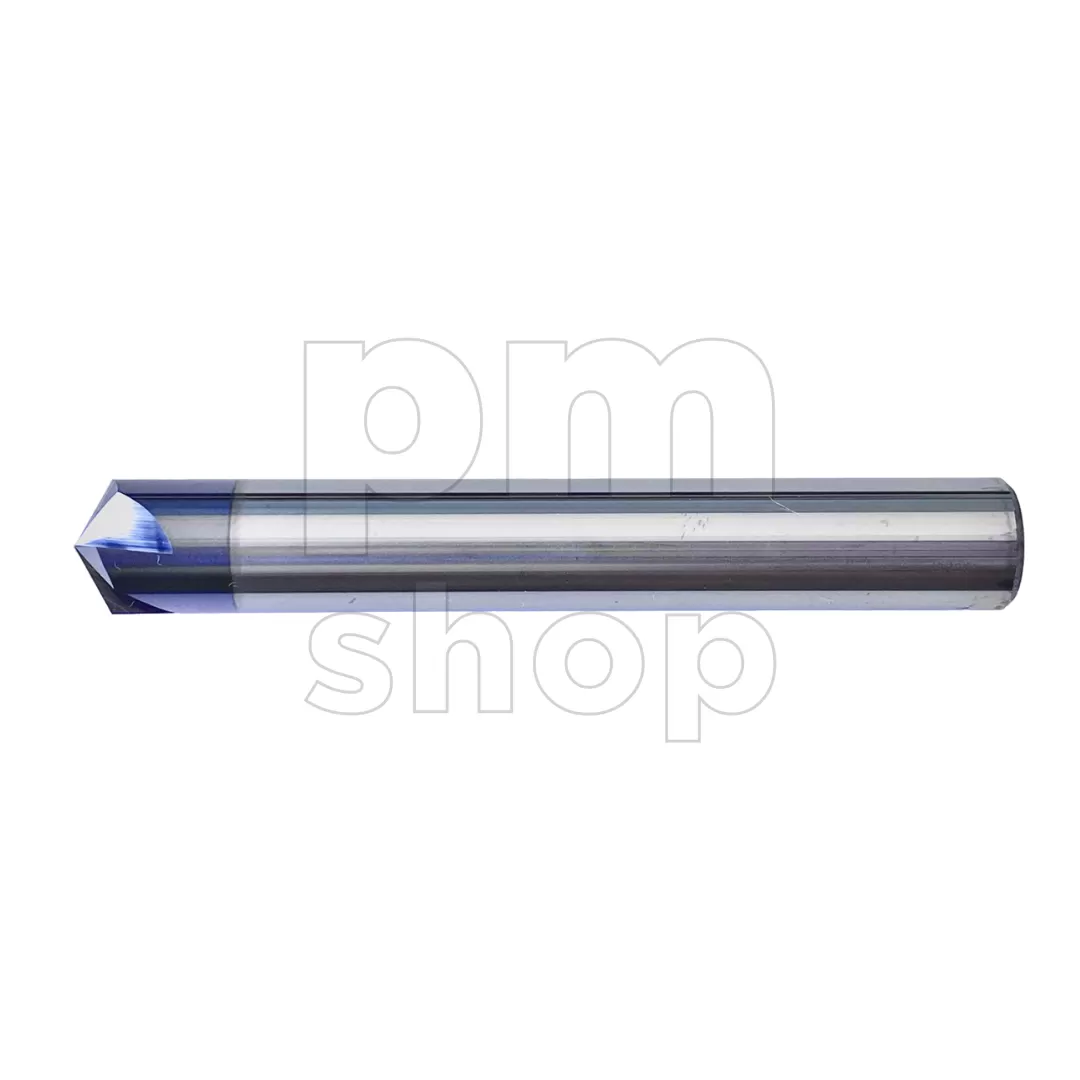

Фасочные фрезы

Фасочные фрезы обычно используются для обработки фасок. При выборе такой фрезы следует обратить внимание на:

Материал, который будет обрабатываться
Какого типа фаску необходимо обработать (обычная или обратная)
Глубина фаски
Угол снятия фаски

Обычно во время внутренней обработки для снятия фаски небольшого размера используют цельные фрезы из твердого сплава. При обработке больших фасок выбор делают в пользу фрезерных головок с пластинами.

Резьбовые фрезы

Данный вид фрез применяется на станках для нарезания резьбы. Они могут исполнять как наружную резьбу, так и внутреннюю.
Обычно резьбовые фрезы делят на 2 вида:

Дисковые
Гребенчатые

Для дисковых фрез характерен большой шаг нарезаемой резьбы. Её зубья имеют остроконечную форму.
Гребенчатые фрезы, также называют цилиндрическими. Они применяются чаще всего для нарезания резьбы с мелким шагом.
Устанавливают резьбовую фрезу так, чтобы её ось пересекалась с осью обрабатываемого материала. Механизм обеспечивает вращение фрезы, в то время как заготовка так же вращается и двигается по оси к инструменту.

Дисковые фрезы

Дисковые фрезы обычно используются для грубой обработки материала.
Такие фрезы делятся на:

Двусторонние (зубья находятся на всей рабочей поверхности и на торце с одной стороны)
Трехсторонние (зубья находятся на всей рабочей поверхности и торце с двух сторон)
Шлицевые (зубья находятся только на рабочей поверхности)

Дисковые фрезы часто используются для того, чтобы распилить материал. Также они могут применяться для того, чтобы обрабатывать пазы.
Зубья, находящиеся на рабочей поверхности, производят более качественную обработку, по сравнению с торцевыми зубьями. Глубина канавки у торца значительно меньше, что ограничивает возможность выполнить нужные углы.
Также существуют дисковые фрезы со сменными пластинами. Такие фрезы позволяют изготавливать пазы любой необходимой ширины.

Фрезы со сферическим торцом

Данный вид фрез применяется для обработки заготовок сложной формы (штампы, лопатки турбин и тому подобное). Обычно такие фрезы имеют цельный вид (вся фреза изготовлена из одного материала), но используются и корпуса фрез со сферическим торцом (фреза с пластинами).
Такой инструмент является универсальным, благодаря возможности выбора подачи. Фрезы со сферическим торцом подойдут для обработки объемных деталей и 3-D фрезеровки.
