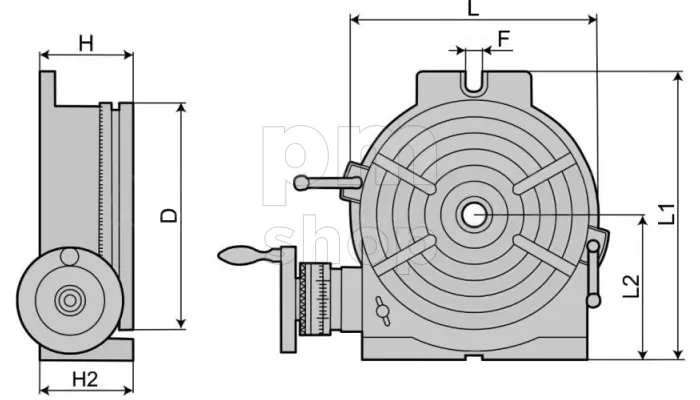

Характеристики
- D, мм
-
110
- F, мм
-
10
- H, мм
-
85
- H2, мм
-
68
- L, мм
-
114
- L1, мм
-
145
- L2, мм
-
85.5
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
О товаре

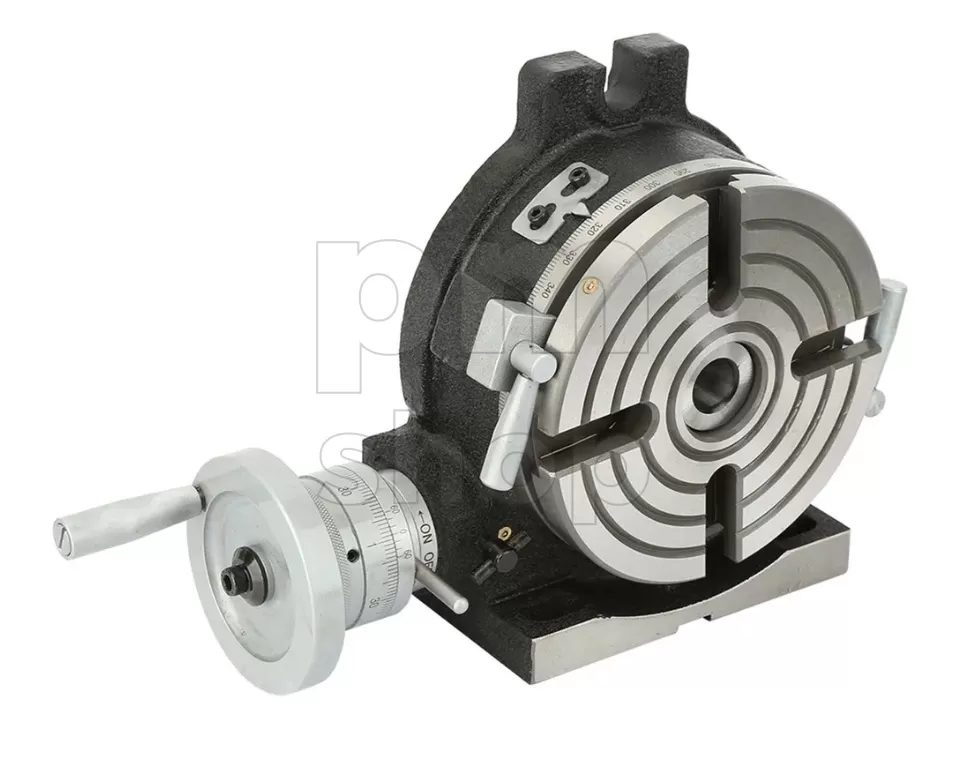

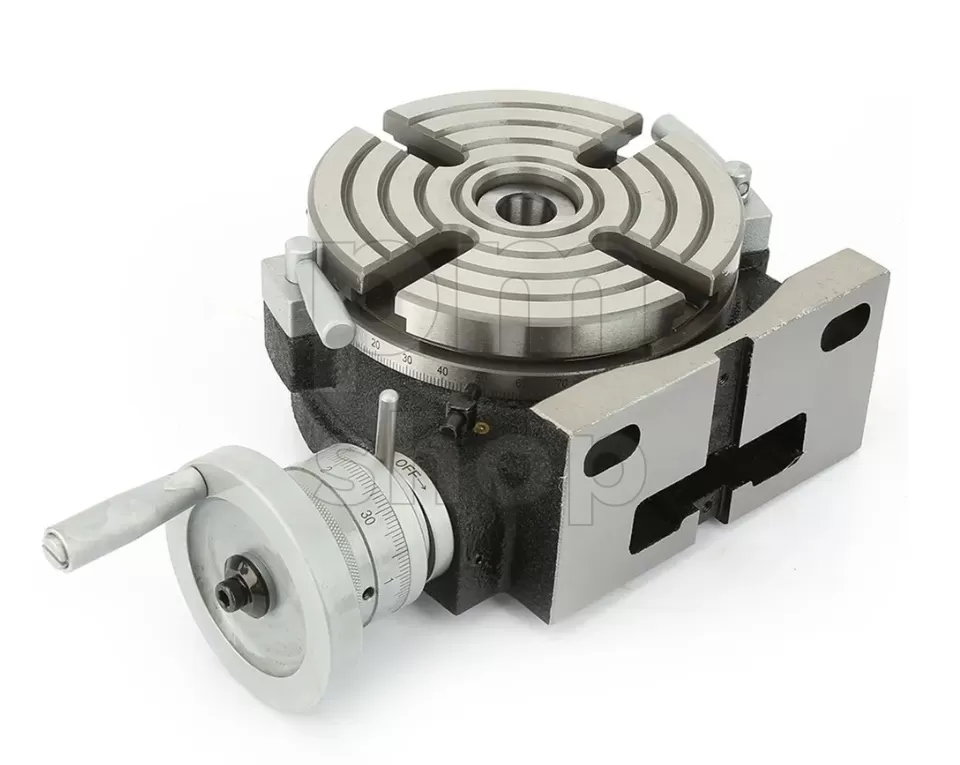

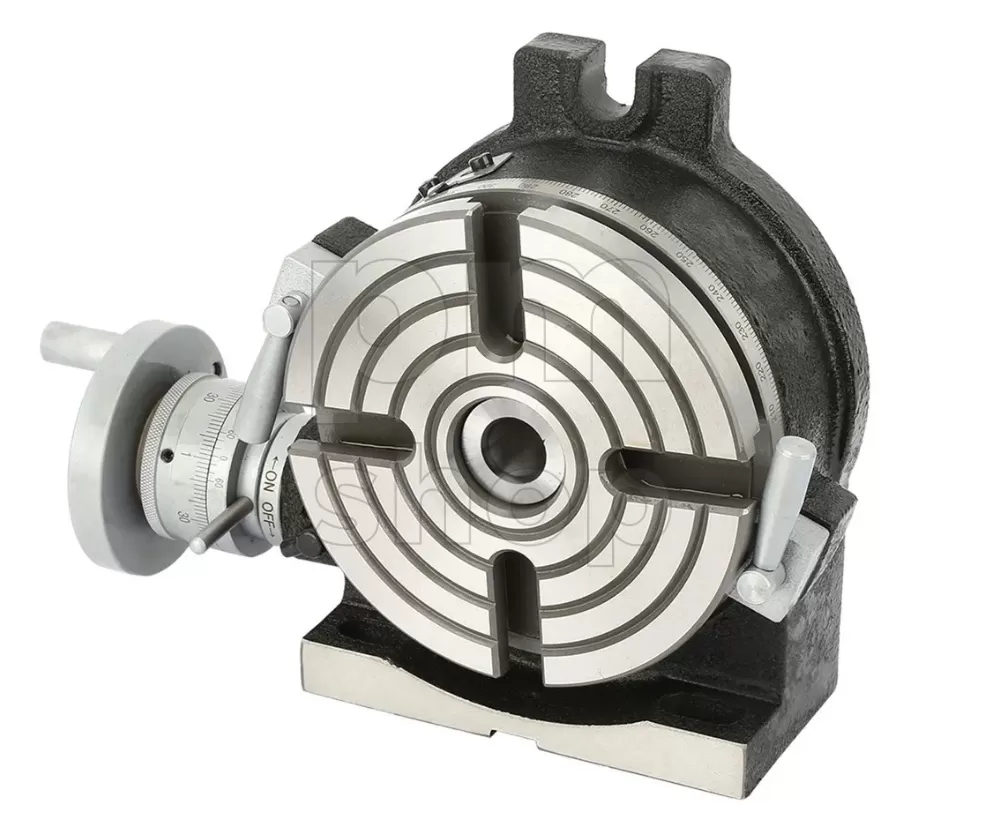

Конструкция стола предусматривает горизонтальную и вертикальную установку, в том числе с применением задней бабки ТS. Диаметр планшайбы 110 миллиметров. На рабочей поверхности планшайбы расположены четыре Т-образных паза шириной 6 миллиметров и сквозное отверстие под конус Морзе №2 (MT2). Угол схождения Т-образных пазов 90°. Передаточное число червячной пары 1:72, за один оборот маховика планшайба поворачивается на 5°.
Основные особенности:
• Диаметр планшайбы 110 мм
• Центральное отверстие под конус Морзе №2 (MT2)
• Диаметр цилиндрической выточки в центре планшайбы 20x8 мм
• Ширина Т-образных пазов 6 мм
• Угол схождения Т-образных пазов 90°
• Передаточное число червячной передачи 1:72
• Градуировка лимба планшайбы 360°
• Ширина установочного паза 10 мм
• Цена деления лимба маховика 2 минуты (2′)
• Минимальное значение шкалы 10 секунд (10")
• Максимальная нагрузка в горизонтальном положении 150 кг
• Максимальная нагрузка в вертикальном положении 75 кг
• Масса с упаковкой 11,5 кг
