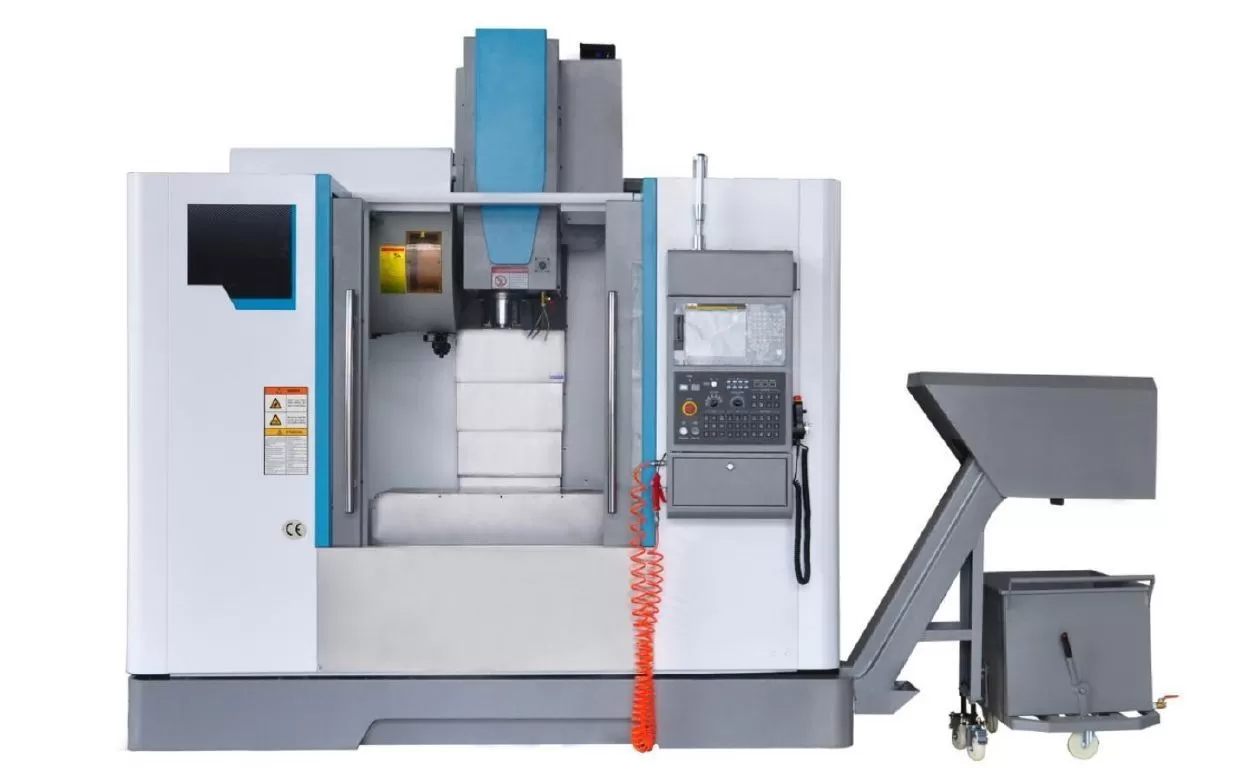

Вертикальный фрезерный обрабатывающий центр с ЧПУ VM855 Спецификация-1

Особенности станка:
1. Цельнолитная чугунная станина
В станках серии VM855 используется цельнолитная станина из серого чугуна марки Mehanit, которая отличается высокой
прочностью. Все элементы станины рассчитаны методом конечных элементов (FEA), для устранения их перекоса и увеличения демпфирующих свойств. Непосредственно перед обработкой станина проходит несколько этапов старения. Кроме этого все литые детали станины и колонна усилены ребрами жесткости и проходят испытания на устойчивость, термостабильность.
2. Линейные направляющие
В данной линейке оборудования используются передовые разработки современного станкостроение. Линейные
направляющие качения роликового типа HIWIN / PMI (Тайвань) выполняют перемещение по осям X/Y/Z c высокой точностью и скоростью.
3. Высокоскоростной шпиндель FANUC / Siemens
Во фрезерные центры VM855 устанавливается шпиндель повышенной жесткости с конусом BT40 (мощность 11/15 кВт,
максимальная скорость вращения 12000 об/мин) бренда FANUC или Siemens. Шпиндель оснащен системой масляного
охлаждения, которая защищает его от перегрева даже в условиях длительной эксплуатации и максимальных режимах резания.
4. Система подачи СОЖ через шпиндель
Система подачи СОЖ через шпиндель под высоким давлением (30 бар) входит в стандартную комплектацию станков VM855. Дополнительное направление СОЖ в данном случае обеспечивает стабильное качество обработки и повышает стойкость металлорежущего инструмента. Кроме этого система позволяет улучшить качество обработки конкретных операций, например, при сверлении отверстий глубиной более 3xD.

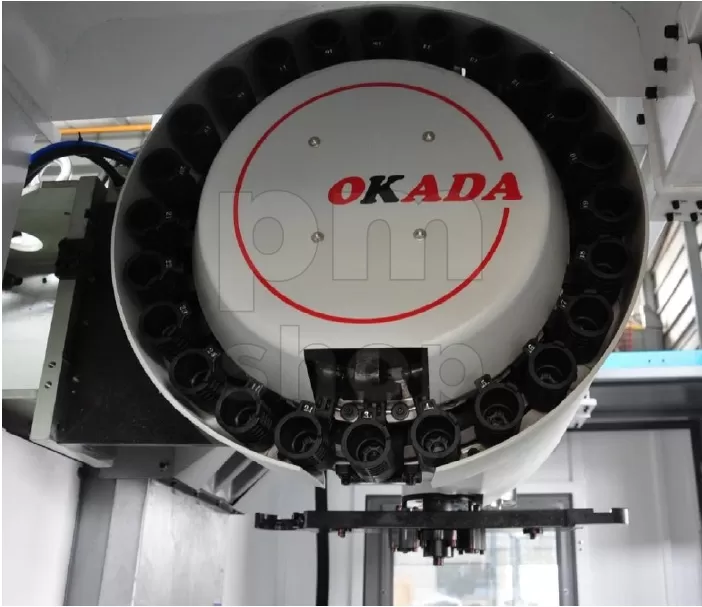

5. Автоматическая смена инструмента
Фрезерный центр модели VM855 оснащается инструментальным магазином OKADA (Тайвань) для
эффективной и высокопроизводительной обработки:
• Вместимость: 24 позиции
• Максимальный диаметр инструмента при полной
загрузке магазина: Ф78 мм
• Максимальный диаметр инструмента при
частичной загрузке магазина: Ф120 мм
• Скорость замены: 2 секунды
• Максимальный вес инструмента: 8 кг
Непосредственно перед заменой инструмента автоматически производится обдув конуса шпинделя.

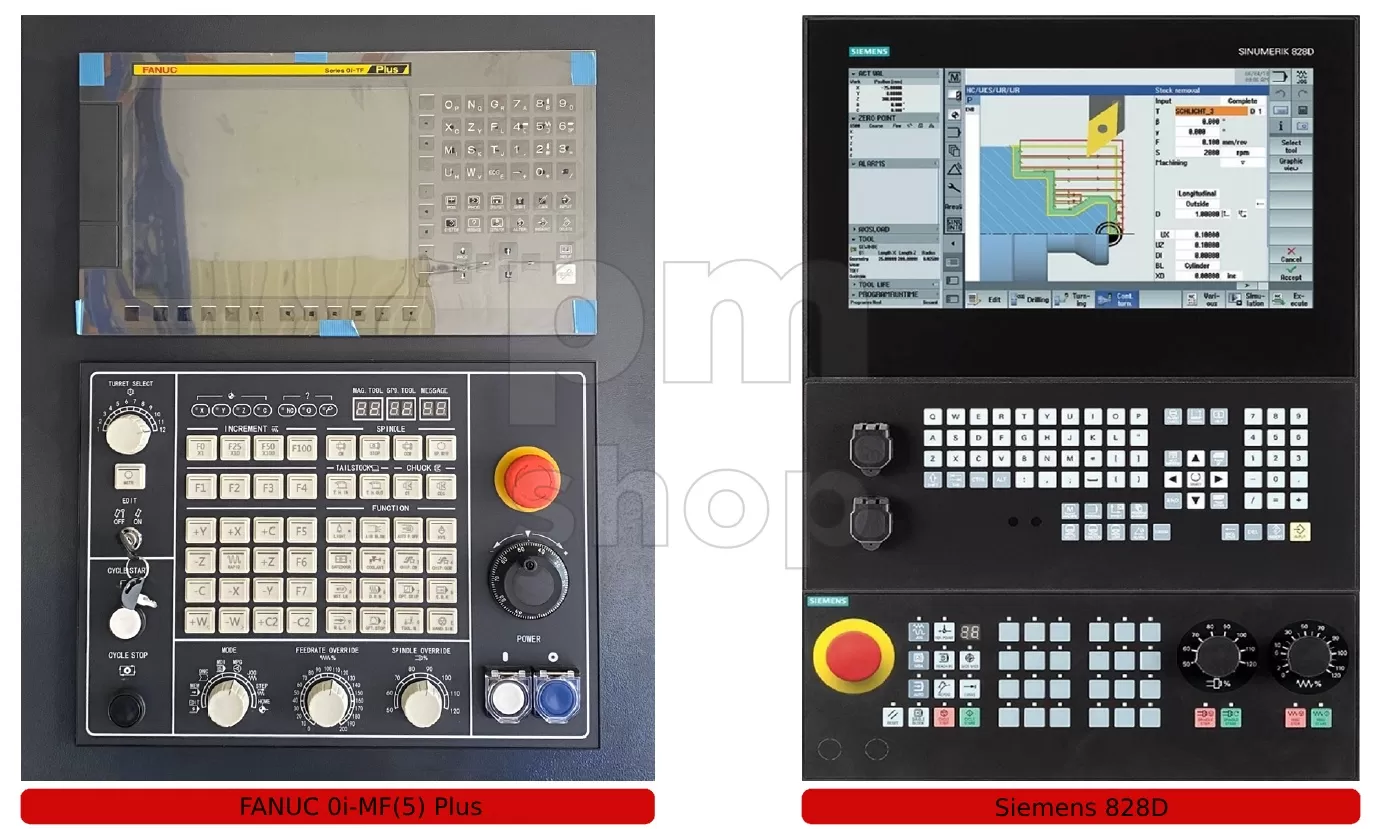

6. Система ЧПУ
В зависимости от спецификации станки VM855 выпускаются с системой управления FANUC 0i-MF(5) Plus (Япония) или Siemens 828D (Германия). Каждая из этих систем отличается широкими возможностями программирования и имеет свои особенности.
• FANUC 0i-MF(5) Plus является наиболее распространенной в России системой управления.
К преимуществам системы можно отнести удобный интерфейс, качество исполнения, простота программирования.
• Siemens 828D оснащена мощным процессором, который обеспечивает высокую скорость обработки данных и быструю реакцию на команды оператора. На передней панели,
изготовленной из износостойкого пластика, расположен USB порт для обмена данными.
Клавишу панели покрыты пленкой, обеспечивая водонепроницаемость оборудования. Система поддерживает программное обеспечение Shopmill.

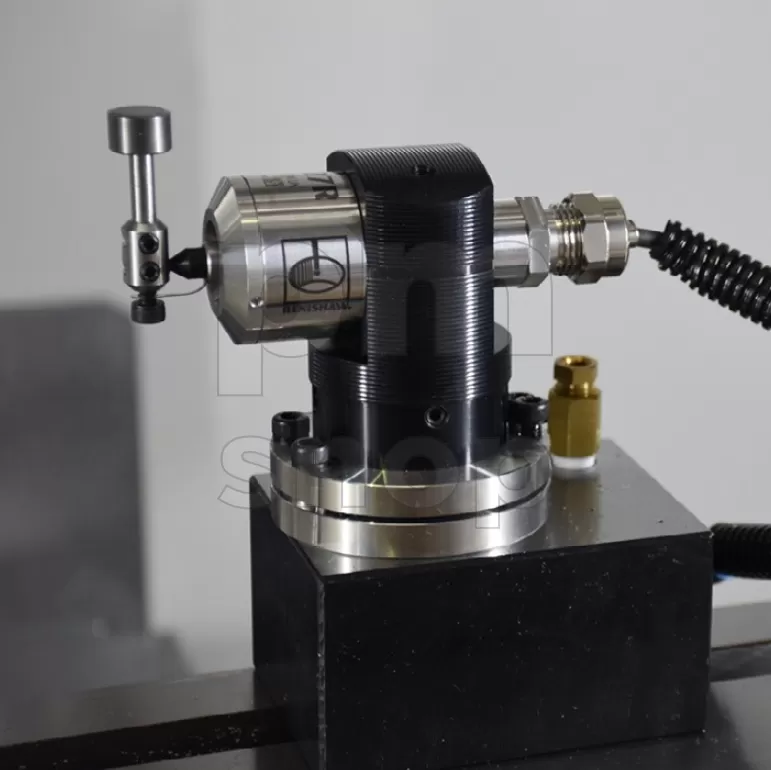

7. Измерительные системы Renishaw
Для повышения эффективности и качества обработки в станках серии VM855 применяется измерительный инструмент бренда Renishaw (Великобритания). Производитель Renishaw является признанным мировым лидером по разработке и производству прецизионных датчиков и систем контроля. В стандартную комплектацию станков VM855 входит контактный датчик TS27R, который используется для наладки инструмента на обрабатывающих центрах с ЧПУ. Для измерения длины инструмента и обнаружения его поломки инструмент подводится к щупу датчика в направлении оси Z. Наладка вращающегося инструмента для установки коррекции на радиус производится по осям X и Y. Регулировочные винты
позволяют отъюстировать щуп по осям станка.
