Характеристики
- Габариты, см
-
52×30×40
- Передача сигнала
-
передача оптического сигнала инфракрасного диапазона в пределах 360° (модулированного или обычного)п
- Совместимые интерфейсы
-
RSI-20
- Предназначение
-
токарный станок, фрезерный станок
- Степень защиты
-
IP69
- Направление измерений
-
±X, ±Y, +Z
- Рабочий диапазон
-
до 14 м
- Конус
-
BT40
- Усилие срабатывани по оси Z, г
-
500-1000
- Наличие
-
Под заказ
- Объект контроля
-
деталь, инструмент
Информация о технических характеристиках, комплекте поставки, стране изготовления, внешнем виде и цвете товара носит справочный характер и основывается на последних доступных к моменту публикации сведениях
О товаре
Комплектность:

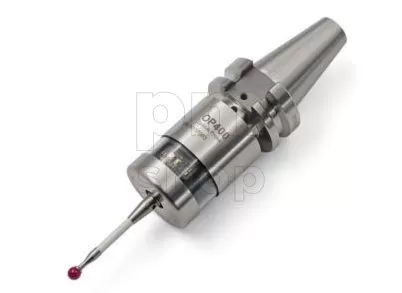

Датчик OTC200 + OP400
Конус
Приемник
Щуп
Бронерукав
Кронштейн крепления
ПО
Применение: На различных конфигурациях токарных станков с ЧПУ при способе фиксации инструмента через инструментальный конус, на токарных станках, токарно-фрезерных станках с ЧПУ.
Установка системы координат заготовки и автоматическое формирование нулевых точек перед обработкой
Автоматическое обнаружение и управление ключевыми размерами, координатами положения и их точностью между операциями
Определение точности ключевых размеров, формы, положения после обработки
Автоматическая установка параметра длины режущего инструмента перед обработкой ЧПУ
Автоматическое обнаружение износа и поломки режущего инструмента между двумя процессами или после обработки с ЧПУ
Автоматическое обнаружение износа и поломки инструмента между двумя процессами.
Рекомендуемые щупы: Керамические длиной от 50 до 150 мм для датчика OP400; щупы с квадратным наконечником для датчика OTS200
Обратите внимание:
Перед заказом просим вас сообщить нам размеры конического хвостовика, подходящего под ваш шпиндель для датчика OP400.
Для использования функции включения/выключения датчиков через М команды необходимо обеспечить наличие 2-х свободных М команд и 2-х выходных сигналов.
